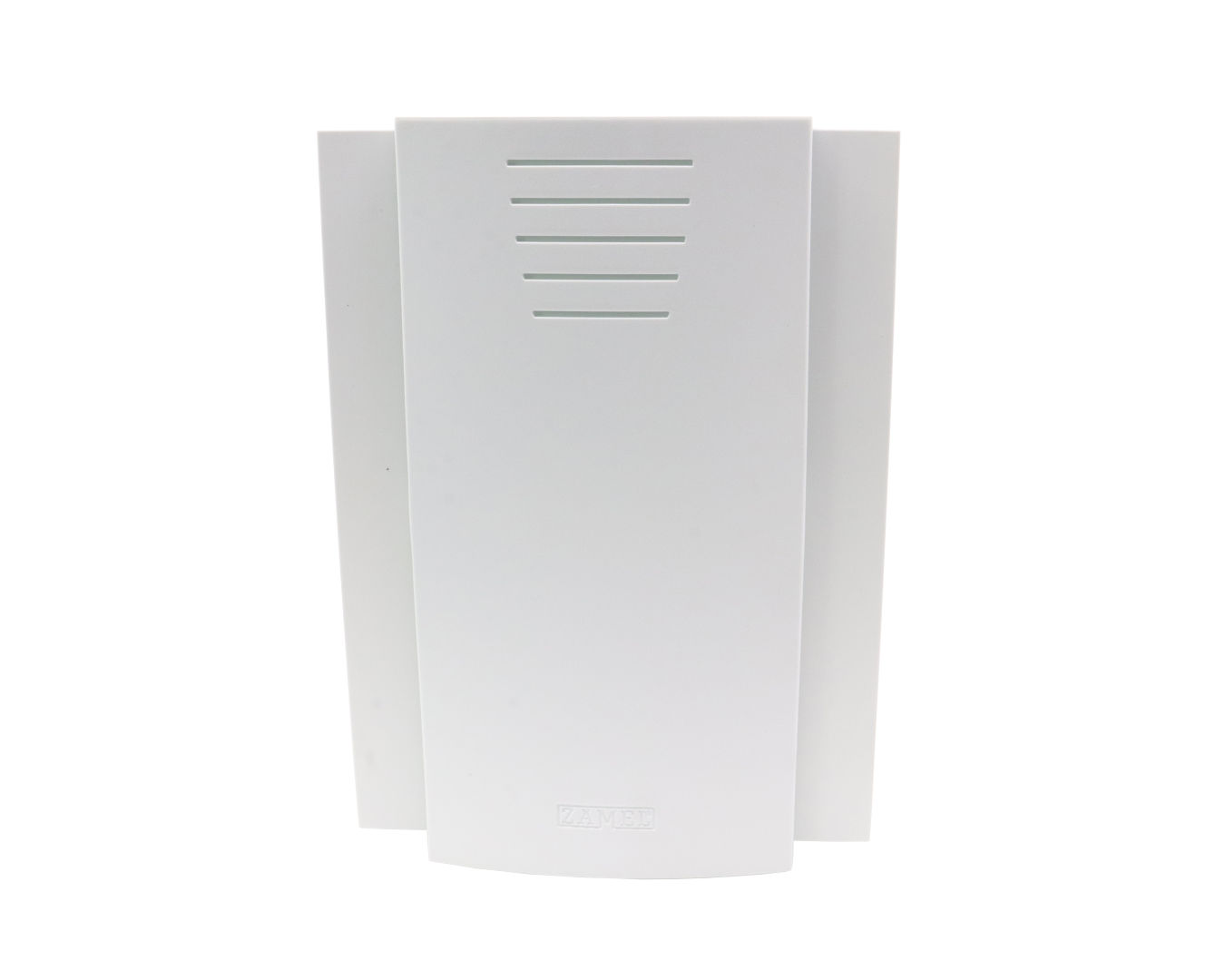

LARGO vezetékes csengO 230V FEHÉR

LAGRO VEZETÉKES CSENGŐ Jellemzők: - a csengő csak a 230 V AC áramellátással működtethető - hangerő: 85 dB - hang: kettő tónusú BIM-BAM FELSZERELÉSI UTASÍTÁS 1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel. 2. A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjon, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek. 3. A csengő 230 V AC hálózati feszültséggel táplálható. 4. A csengő fázisvezetékét a rövidzárlattól és túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni. 5. A beszerelést megelőzően vegye le a 230 V AC feszültséget a készüléket tápláló vezetékről. Ellenőrizze a megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram. 6. Távolítsa el a csengő burkolatát, lapos csavarhúzó segítségével felfeszíthető a burkolat teteje. 7. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak, és helyezzen tipliket a falon lévő lyukakba . 8. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melyeket az előzőleg elhelyezett tiplikbe kell csavarni. A telepítésnél figyeljen a csengő alapjának helyes elhelyezésére, különösképpen arra, hogy vízszintben legyen. 9. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést, és kapcsoljuk őket megfelelő csatlakozóvégekbe. 10. Tegye fel a csengő burkolatát és kapcsoljuk vissza a 230 V AC hálózati feszültség. 11. A gomb lenyomásával ellenőrizze a csengő működését. FIGYELEM! A burkolat eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
