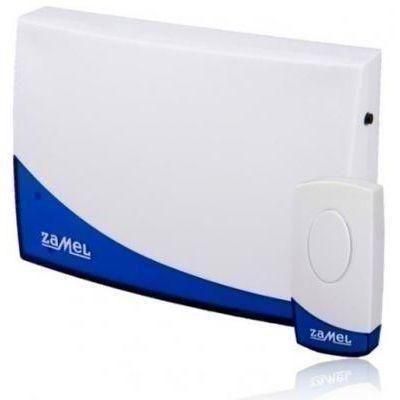

SUITA VEZETÉK NÉLKÜLI DALLAMCSENGŐ

• ideális bejárati ajtóra, vagy belső hívóberendezésként
• hasznos otthon, cégekben, vagy áplást igénylő szmélyes számára
• nincs szükség csengőrendszer kiépítésére
• egyszerű összeszerelés
• rádióhullámú jeladás (433,92 MHz)
• kódolás: 256 kód
• 3 db R6 elemről táplált csengő
• 12 V elemről táplált nyomógomb
• hatótávolság*: 80 m nyílt területen
• a nyomógomb nem alkalmas változó légköri viszonyok közötti működtetésre
• 15 választható dallam (polifonikus csengőhang)
• nyomógomb üzemi hőmérséklettartománya
• 20°C - + 35°C
• hangerő: 80 dB

MŰSZAKI ADATOK
Jelfogadó készülék - csengő:
Tápfeszültség: 3 alkáli 1,5 V-os R6 típusú elem
Áramfelvétel: készenléti - 0,5 mA, üzemi - 200 mA
Csengőhang: 15 dallam választható (polifonikus csengőhangok)
Hangerőszint: kb. 80 dB
Kódolás: 256 kód (gyárilag beállított kód, nincs lehetőség a kód felhasználó általi módosítására)
Védettség: IP20
Érintésvédelmi osztály: III
Üzemi hőmérséklet határai: 0°C -tól +35°C -ig
Külső méretek (mm): 79 x 116 x 32

Jeladó - nyomógomb:
Tápfeszültség: A23 típusú 12 V elem
Térerő: kb. 80m nyílt területen
Jeladás: rádióhullám
Frekvencia: 433,92 MHz
Kódolás: 256 kód (gyárilag beállított kód, nincs lehetsőség a kód felhasználó általi módosításra)
Védettség: IP20
Érintésvédelmi osztály: III
Üzemi hőmérséklet határai: -20°C -tól +35°C -ig
Külső méretek (mm): 80 x 40 x 17

• A megadott működési hatótávolság nyílt terepre, azaz ideális körülményekre érvényes. Amennyiben az adó- és vevőkészülék közé akadály kerül, a terjedelem előreláthatólag csökkenni fog, az akadály anyagától függően: fa és gipsz esetén 5-20%, tégla esetén 20-40%, vasbeton esetén 40-80%. Fém akadályok esetén rádiós rendszerek használata nem ajánlott a jelentős hatótávolság csökkenés miatt. A készülék hatótávolságára szintén negatív hatással vannak a magas feszültségű vezetékek, a föld alatt futó vezetékek, valamint a készülék közelében elhelyezett GSM jeladók.

ÖSSZESZERELÉSI ÚTMUTATÓ

1. Csengő és nyomógomb telepítése
   A SUITA csengő alkalmazható mind szanadon álló, mind csavarok által falra rögzített készülékként. A csengőnyomógombot kétoldalú ragasztószalaggal (a készlet tartalmazza), vagy két csavar segítségével (a nyomógomb előzetes szétszedése után). Emlékezzünk, hogy a nyomógombot ne szereljük közvetlenül a fém felületre, ugyanis ez nagy mértékben korlátolja a térerő hatótávolságát.
2. Dallamválasztás
   A dallam kiválasztása a csengő oldalán található nyomógomb megnyomásával történik. A felhasználó 15 különböző dallam közül választhat (polifonikus csengőhangok) . A nyomógomb minden megnyomása dallamváltással jár. A dallam kiválasztása és a nyomógomb megnyomása után a csengő lejátsza a felhasználó által kiválasztott dallamot.
   által kiválasztott dallamot.
3. Kódolás
   A közelben lévő más csengőrendszerek kölcsönös zavarásának elkerülése végett a berendezés kódolva van (256 kód). A kód gyárilag van beállítva, nincs lehetőség a kód felhasználó általi módosítására.
4. Elemcsere Csengő:
   Az elemekhez a csengő hátoldalán lehet hozzáférni az elemtakaró fedél eltávolítása után. Ügyeljen arra, hogy az elemek sarkait azok helyén lévő jelölés szerint helyezze be, ellenkező esetben a csengő meghibásodik.
   Nyomógomb:
   Az elemekhez a nyomógomb kék fedelének eltávolítása és a nyomógomb oldalán található csat csavarhúuó általi felfeszítése után lehet hozzáférni. Az elemeket helyezze a nyomógomb belsejébe az ábrán bemutatott módon.
