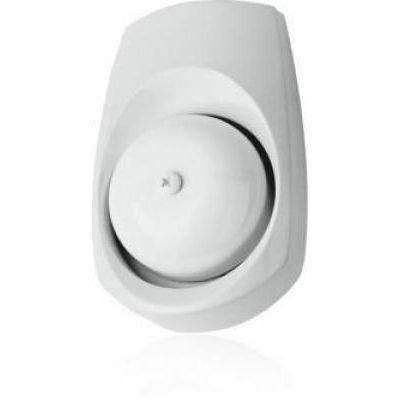

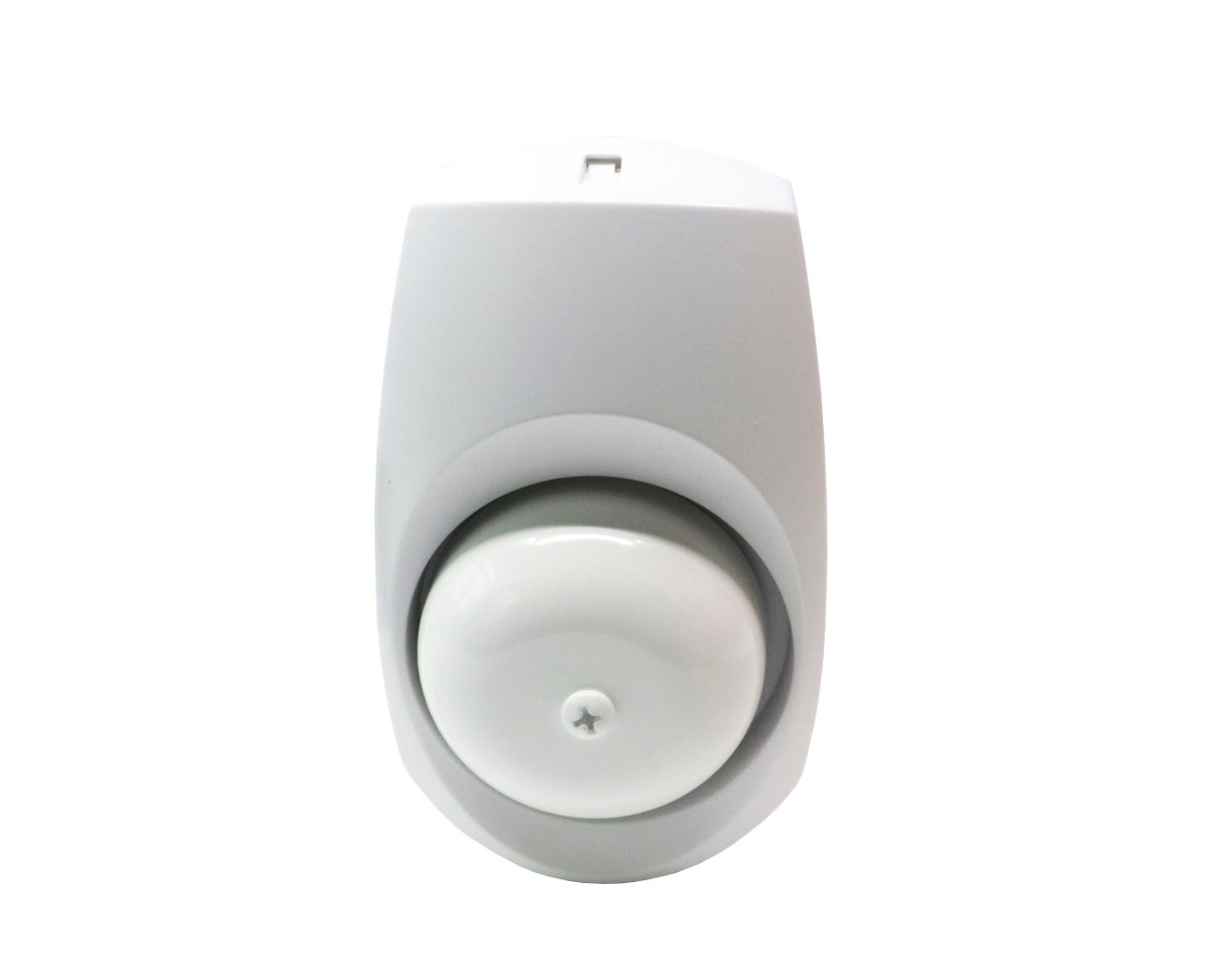

BOWL HAGYOMÁNYOS VEZETÉKES CSENGŐ

Jellemzők:

• a csengő csak a 230 V AC áramellátással működtethető
• hangerő 85 dB
• lakkozott acél burkolat (¤ 54 mm)

Felszerelési utasítás

1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel.
2. A telepítéshez 0,5 mm2- 2,5 mm2 átmérőjű vezetéket használjunk, melynek szigetelési feszültsége min. 300/500 V és megfelel az adott típus paramétereinek.
3. A csengő 230V AC hálózati feszültséggel táplálható
4. A csengő fázisvezetékeket a rövidzárlattól és túlterheléstől megszakító kapcsolóval vagy az áramerősségeknek megfelelően kiválasztott hengeres biztosítékkal kell védeni
5. A beszerelést megelőzően vegye le a 230 V AC feszültséget a készüléket tápláló vezetékről. Ellenőrizze a megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram.
6. Távpéítsa el a csengő burkolatát (a burkolat teteje lapos csavarhúzó segítségével felfeszíthető)

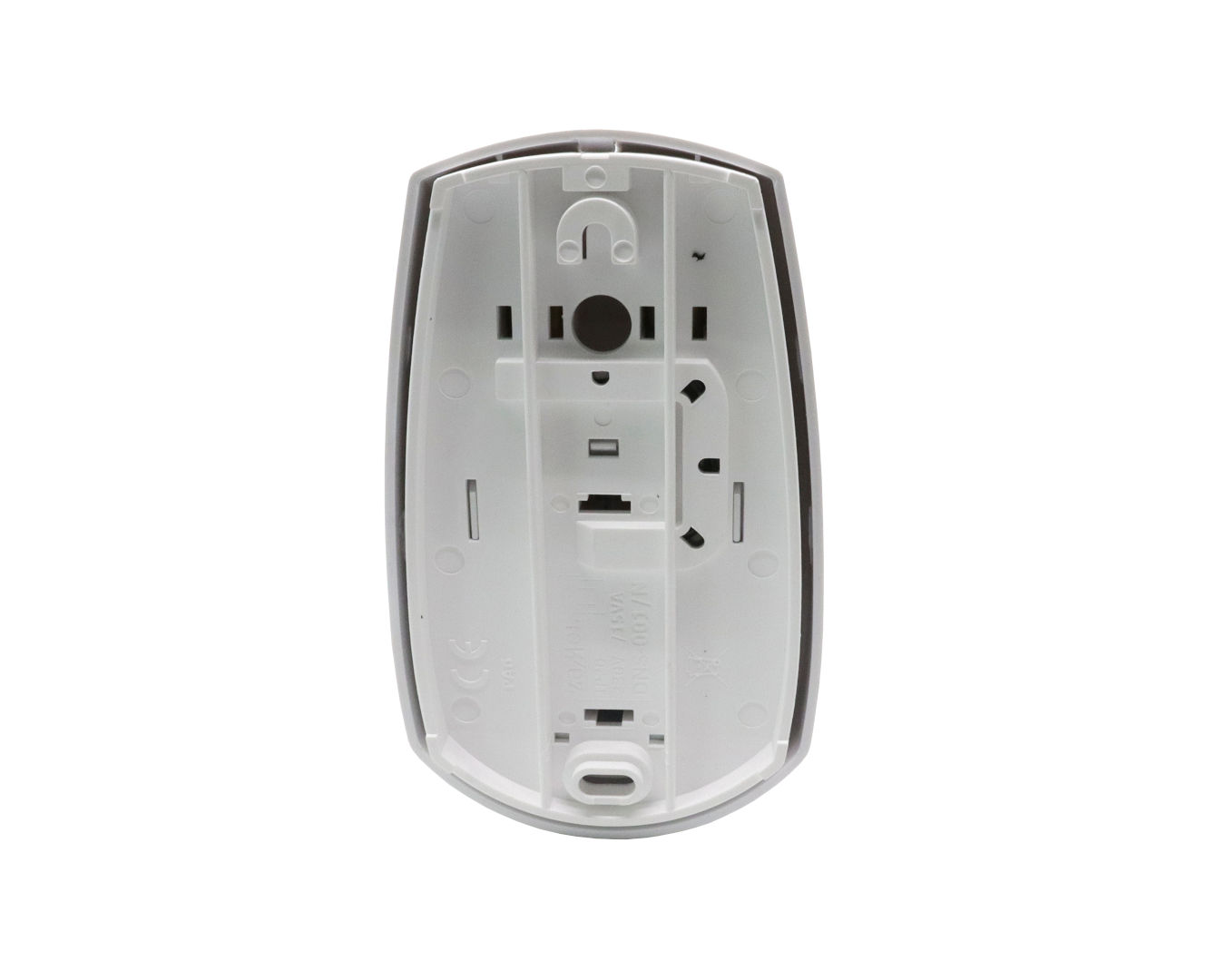

7. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak, helyezzen tipliket a falon lévő lyukba.
8. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melyeket az előzőleg elhelyezett tiplikbe kell csavarni. A telepítésnél figyeljen a csengő alapjának helyes elhelyezésére, különösképpen arra, hogy vízszintben legyen.
9. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést és kapcsolja őket a megfelelő helyre.
10. Tegye fel a csengő burkolatát és kapcsolja vissza a 230 V AC hálózati feszültségét.
11. A gomb lenyomásával ellenőrizze a csengő működését.
12. Szükség esetén a csengőfej elforgatásával is végezhet hangerőszabályozást

FIGYELEM! A burkolat eltávolítása előtt minidg győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
