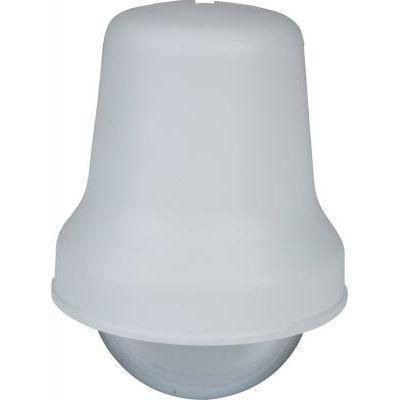

TRAIDITONAL HAGYOMÁNYOS VEZETÉKES CSENGŐ

Jellemzők:

• a csengő csak a 230 V AC áramellátással működtethető
• hangerő 90 dB
• lakkozott vagy krómozott acél burkolat(¤76 mm)

FELSZERELÉSI UTASÍTÁS

1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel.
2. A telepítéshez 0,5 mm2 - 2,5 mm2 átérőjű vezetéket használjuk, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek.
3. A csengőt 230 V AC hálózati feszültséggel táplálható.
4. A csengő fázis vezetékeket a rövidzárlattól és túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni.
5. A beszerelést megelőzően vegye el a 230 V AC feszültséget a készüléket tápláló vezetékről. Ellenőrizze megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram.
6. Távolítsa el a csengő burkolatát- lapos csavarhúzó segítségével felfeszíthtő a burkolat teteje.
7. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapján lévő lyukaknak, és helyezzünk tipliket a falom lévő lyukakba.
8. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melyeket az előzőleg elhelyezett tiplikbe kell csavarni. A telepítésnél figyelje a csengő alapjának helyes elhelyezésére, különösképpen arra,hogy vízszintben legyen.
9. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést, és kapcsoljuk őket a megfelelő csatlakozóvégekbe.
10. Tegye fel a csengő burkolatát és kapcsoljuk vissza a 230 V AC hálózati feszültséget.
11. A gomb lenyomásával ellenőrizze a csengő működését.
12. Szükség esetén a csengőfej elforgatásával is végezhető hangerő szabályozást.

FIGYELEM! A burkolat eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
