Osztály: | Megszakító kioldóblokk |

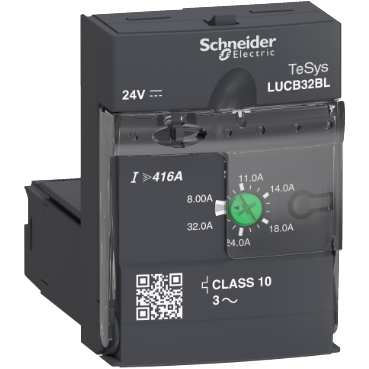

Megnevezés teljes név | Vezérlőegység 8-32A 24VDC |
Cikkszám | S9LUCB32BL |
Márka | SCHNEIDER |
Vonalkód | 3389110364118 |
Gyártói cikkszám | LUCB32BL |
Gyártói megnevezés | Vezérlőegység, 8-32A, 24VDC, 10-es osztályú, 3-fázisú |
Leírás: A TeSys U vezérlő- és diagnosztikai egységét a LUB320, LUB380, LUB380 fejlett betáp alapmodulokba kell behelyezni egy TeSys U motorindító vezérlő létrehozásához, 3 fázisú motorokhoz, legfeljebb 15kW@400V. Teljes védelmet biztosít a motorok számára névleges áramerősséggel: Ir 8-32A (állítható Ir), 10-es túlterhelés kioldási osztály, 13 x Irmax-os rövidzárlat, túláram 14,2 x Ir feszültségen, fázisveszteség, szigetelési hiba (csak a berendezés védelme). Termikus túlterhelés riasztást biztosít, amelyet helyileg LUFDA modul segítségével vagy távolról, LULC modul használatával lehet használni, valamint egy tesztelő nyomógombot a túlterhelés szimulálásához. 24 V-os egyenáramú feszültséggel használható a motorindító vezérlésére (a teljesítmény alapmodulban lévő A1/A2 vezérlő sorkapcsokon keresztül). A minősítés LUB teljesítmény alapmodullal (IEC, UL, CSA, CCC, EAC, tengerészeti) és Green Premium-kompatibilis (RoHS/REACh) együtt történő használatra kész.
|
Üzemi feszültség feszültségfajtája: | AC |
Tápfeszültség feszültségfajtája: | DC |
Működtetés feszültségtípusa: | DC |
Rövidzárlati kioldó funkció: | nem késleltetett |
Motorvédelem típusa: | elektronikus kioldó |
Szélesség: | 45 mm |
Magasság: | 66 mm |
Mélység: | 60 mm |
Névleges tartós áram Iu: | 32 A |
Pólusszám: | 3 |
Túlterhelés-kioldó beállítási tartománya: | 8-32 A |
Külső áramellátás szükséges: | igen |
Névleges tekercsfeszültség AC (50 Hz)-nél: | --- V |
Névleges tekercsfeszültség AC (60 Hz)-nél: | --- V |
Névleges tekercsfeszültség DC-nél: | 24-24 V |
Rövidzár a földeléshez védőfunkcióval: | igen |
Tápfeszültség AC 50 Hz-nél: | --- V |
Tápfeszültség AC 60 Hz-nél: | --- V |
Tápfeszültség DC-nél: | --- V |
Nem késleltetett rövidzárkioldó beállítási tartományának kezdőértéke: | 416 A |
Nem késleltetett rövidzárkioldó beállítási tartományának végső értéke: | 416 A |
Üzemi feszültség AC 50 Hz-nél: | 690-690 V |
Üzemi feszültség AC 60 Hz-nél: | 690-690 V |
Üzemi feszültség DC-nél: | --- V |
: | --- |
: | --- |
