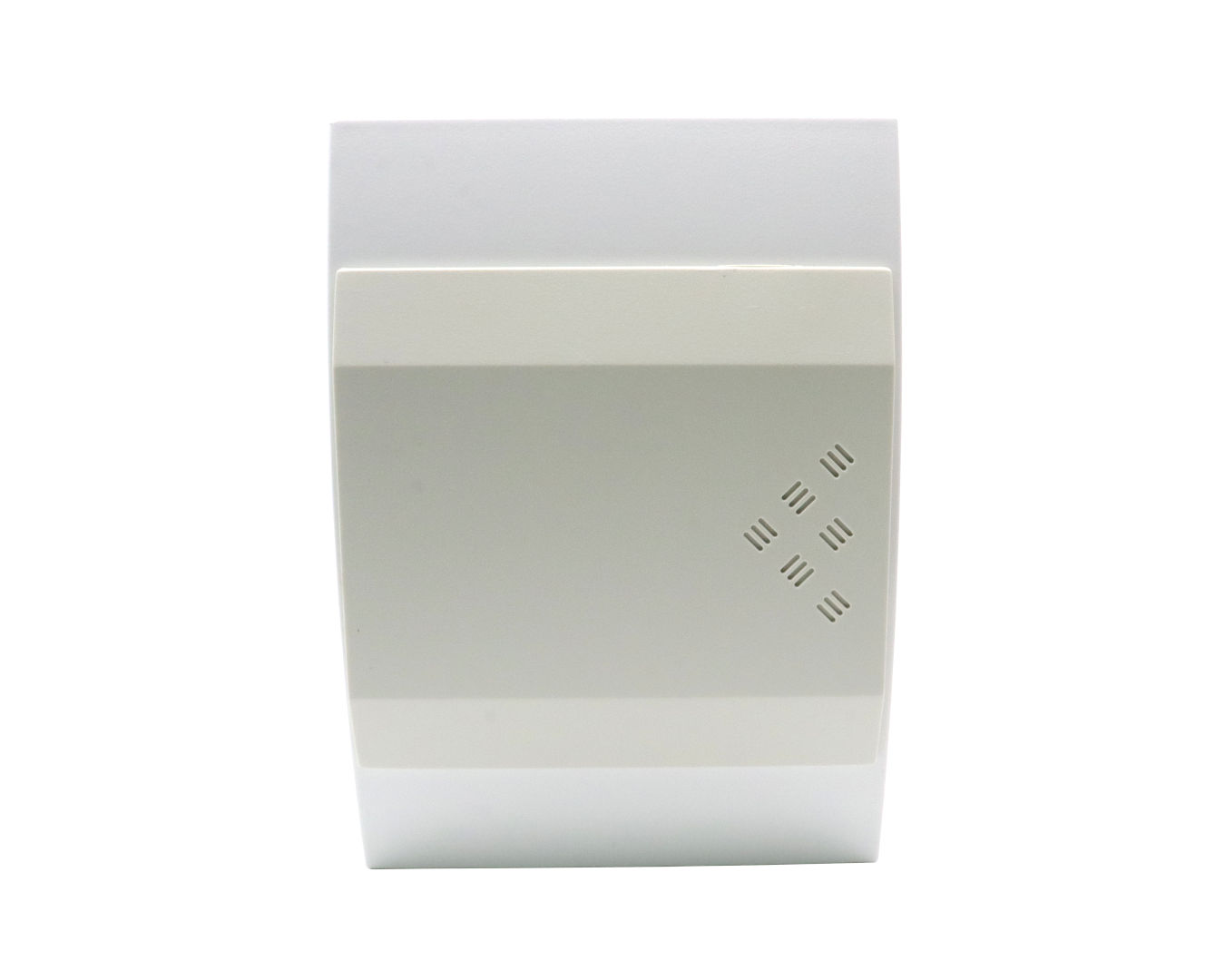

Three-tone 8-230V dallamcsengő krém,3 dallam,3×r6 1,5V elemmel

THREE-TONE VEZETÉKES DALLAMCSENGŐ Jellemzők: - a csengő csak a 8-230 V AC áramellátással működhet - hangerő: 83 dB, hangerő folyékony szabályozása - hang: három tónus BIM-BAM-BOM - zenélő egység 3db R6 1,5 V elemmel működik - állítható hangerő FELSZERELÉSI UTASÍTÁS 1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel. 2. A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjuk, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek. 3. A csengő fázis vezetékét a rövidzárlattól és a túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni. 4. A beszerelést megelőzően vegye le a 230 V AC feszültéset a készüléket tápláló vezetékről. Ellenőrizze a megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram. 5. Távolítsa el a csengő burkolatát, lapos csavarhúzó segítségével felfeszíthető a burkolat teteje. 6. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak. 7. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melyeket az előzőleg elhelyezett tiplibe csavart. A telepítésnél figyeljen a csengő alapjának helyes elrendezésére, különösképpen arra, hogy vízszintben legyen. 8. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést, és kapcsoljuk őket a megfelelő csatlakozóvégekbe. 9. A zenélő egység 3 db R6 1,5 V elemről működik. A gong működésbe léptetése előtt húzza ki az elem biztosítékát, egy kis műanyag lapot. 10. Hang: BIM-BAM-BOM 11. Tegye fel a csengő burkolatát és kapcsoljuk vissza a hálózati feszültséget. 12. A gomb lenyomásával ellenőrizze a csengő működését 13. Szükség esetén végezzen hangerő szabályozást a potenciométer segítségével, mely a burkolat alatt található (gyárilag maximális hangerő van beállítva). FIGYELEM! A készülék nem alkalmas rá, hogy megvilágított nyomógombbal kösse össze. FIGYELEM! A burkolt eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
