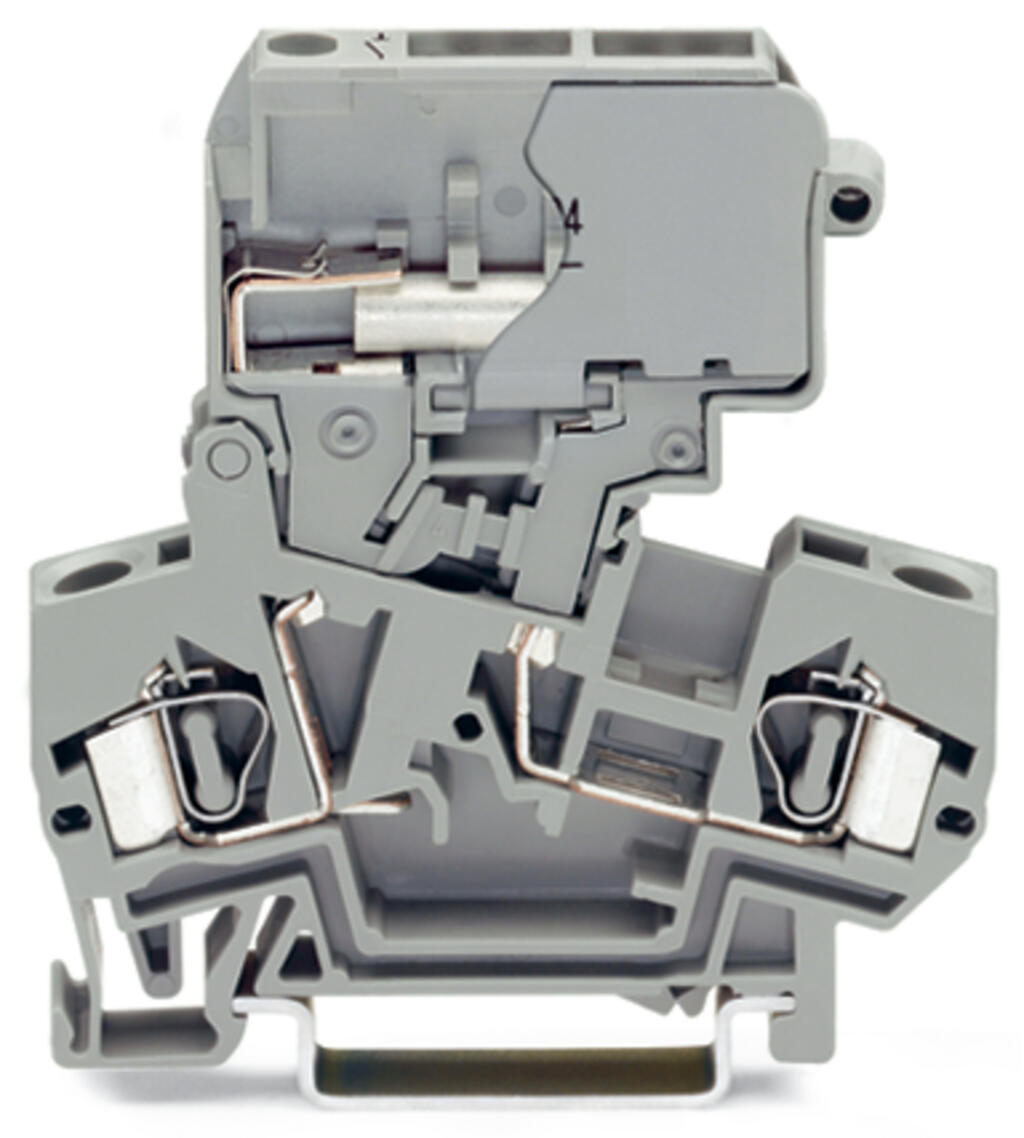

2 vezetékes bontható sorkapocs; DIN 35 x 15 és DIN 35 x 7,5 sínhez; 4 mm2; CAGE CLAMP®; 4,00 mm2; narancssárga Cikkszám 281-672 Csatlakozástechnikai adatok Összes csatlakozási pont száma 2 Összes potenciál száma 2 Szintek száma 1 Csatlakozás 1 Csatlakozástechnika CAGE CLAMP® Beavatkozó típusa Működtető szerszám Csatlakoztatható vezetékek anyagai Réz Alumínium Vegye figyelembe a csatlakoztatható vezetékek anyagait Aluminium vezetékek csatlakoztatása A WAGO rugós sorkapcsokat maximum 4 mm2/12 AWG tömör alumínium vezetékek csatlakoztatásához lehet használni a WAGO „Alu-Plus” érintkezőpaszta alkalmazása esetén. 249-130 Az „Alu-Plus” érintkezőpaszta használatának előnyei: Automatikusan eltávolítja az oxidréteget az összeszorítás során. Megakadályozza a kapocspont újbóli oxidálódását. Megakadályozza az alumínium és a réz vezetékek közötti elektrolitikus korróziót (ugyanazon sorkapcson belül). Hosszú távú korrózió elleni védelmet nyújt. A CAGE CLAMP® rugós csatlakozástechnikájú sorkapcsok használata esetén először egy pengével meg kell tisztítani az alumínium vezetékeket, majd azonnal be kell dugni azokat az „Alu-Plus” érintkezőpasztával megtöltött kapocspontokba. Ezen kívül, a csatlakoztatás előtt az alumínium vezeték teljes felületére is felvihető a WAGO „Alu Plus” érintkezőpaszta. Ne feledje, hogy a névleges áramerősségeket az alumínium vezetékek csökkent vezetőképességéhez kell igazítani: 2,5 mm2 = 16 A 4 mm2 = 22 A Tömör vezeték 0,08 … 4 mm2 / 28 … 12 AWG Finom elemi szálas vezeték 0,08 … 4 mm2 / 28 … 12 AWG Csupaszolási hossz 9 … 10 mm / 0.35 … 0.39 inch Huzalozási irány Felső bekötés Geometriai adatok Szélesség 8 mm / 0.315 inch Magasság 60 mm / 2.362 inch Mélység a DIN kalapsín felső részétől 60 mm / 2.362 inch
