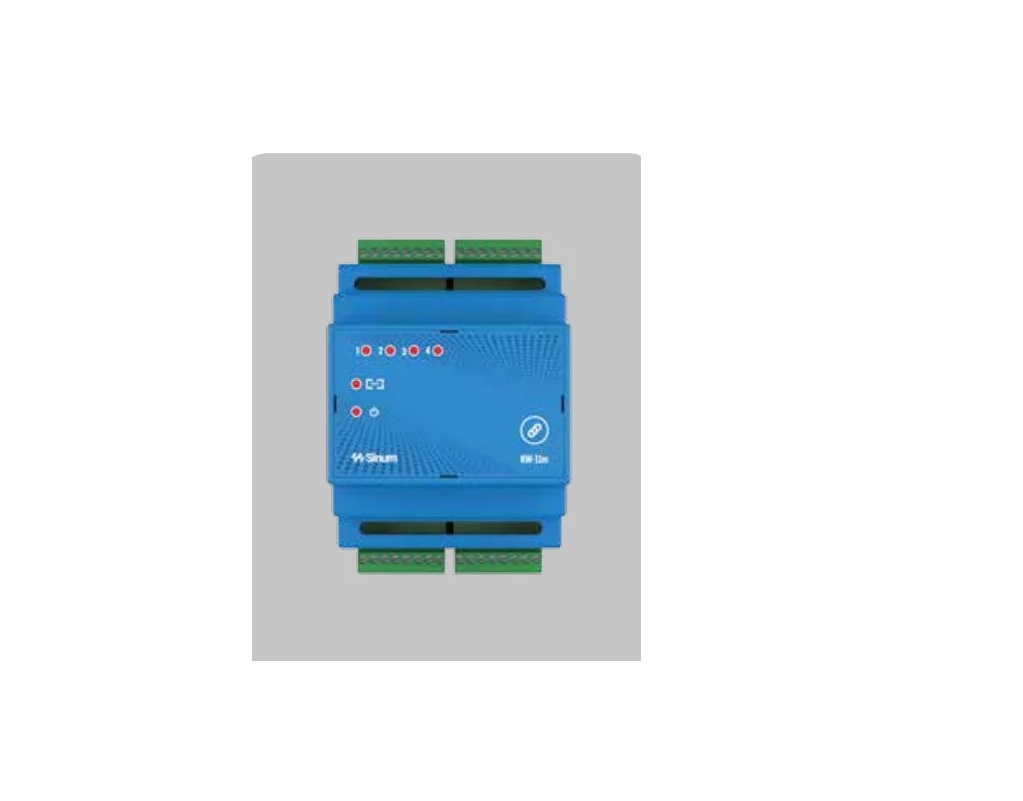

SINUM KW-10m be/kimeneti modul - SBUS Cikkszám: WG_23_0162 A készülék regisztrálása a sinum rendszerben A készüléket a Sinum központi készülékhez kell csatlakoztatni az SBUS csatlakozó segítségével. (2) majd a böngészőbe be kell írni a Sinum központi készülék címét, és be kell jelentkezni. a készülékbe. A főpanelen kattintson a Beállítások > Eszközök > SBUS eszközök > (+)> Eszköz hozzáadása. Ezután nyomja meg röviden a készülék regisztrációs gombját (1) A megfelelően elvégzett regisztrációs folyamat után a képernyőn megjelenik egy ablak, hogy a kétállapotú bemenet funkciójának meghatározása (gomb vagy kétállapotú bemenet). Ezenkívül a végén a regisztráció végén a felhasználó elnevezheti az eszközt, és hozzárendelheti egy adott helyiséghez. Az eszköz azonosítása a Sinum rendszerben Az eszköz Sinum Central rendszerben történő azonosításához aktiválja az Azonosítási módot a Beállítások > Eszközök > SBUS-eszközök > + > Azonosítási mód fülön, és tartsa lenyomva az regisztrációs gombot a készüléken 3-4 másodpercig. A használt eszköz ki lesz emelve a képernyőn. A KW-10m bemeneti / kimeneti kártya egy olyan eszköz, amellyel vezérelni tudunk kazánházi eszközöket, keverőszelepeket, készülékeket, szivattyúkat. Mérni és figyelni tudunk hőmérsékletet és állapotokat. A Sinum központra csatlakoztatva a modul jó kiegészítés kazánházak, hőközpontok hűtés és fűtés szabályozására. Kimenetek: 2x feszültségmentes 2x 0-10V 2x PWM 1x 4-20mA Bemenetek: 1x NTC 2x feszültségmentes bemenet 0/1 Egyszerű megnevezés-: KW-10m Kategória: SINUM - Bővítő modul CATALOGUE NUMBER: WG.23.0162 Maximális energiafogyasztás: 1,5 W Környezeti hőmérséklet: 5°C ÷ 50°C Elfogadható környezeti relatív páratartalom: <80% REL.H Funkció:: be/kimeneti modul felhasználás:: többfunkciós eszköz Márka: Sinum Alkalmazási terület: Hűtés, Fűtés, Világítás, Biztonság, Mérés, Relé modul Funkció: Relé modul, Bemeneti modul Kommunikáció módja: SBus Alkalmazható SINUM-hoz: Igen Betáp eszköz: 24V DC Kimenet vezérlés: 0 - 10 V, PWM Bemenet vezérlés: NTC mérés, Potenciálmentes kontakt Modulméret : 4 Tömeg: 0,254 g/db Tápellátás 24V DC ±10% (nem része az eszköznek, kell terafot venni hozzá) Max. fogyasztás 1,5W Üzemi hőmérséklet 5°C ÷ 50°C A feszültségmentes érintkező névleges terhelése 1-2 230V AC / 0,5A (AC1)* NTC érzékelő hőellenállása -30°C ÷ 50°C Méretek [mm] 69 x 89 x 65 Kommunikáció Vezetékes (TECH SBUS) Telepítés DIN TH35 sínen
