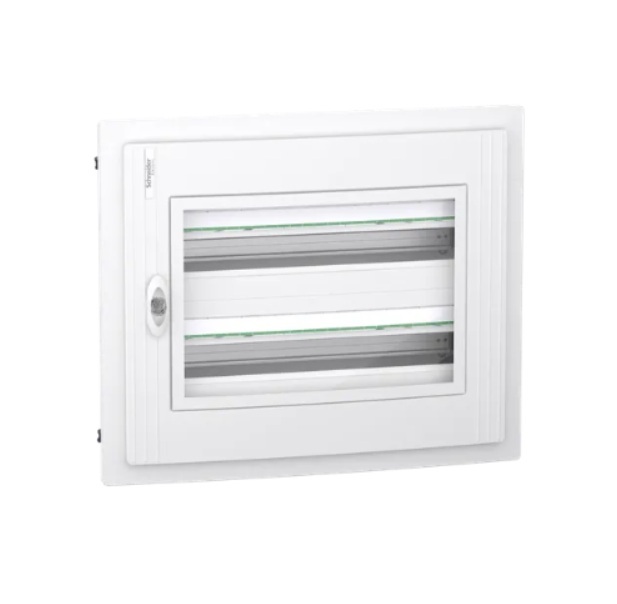

PRISMASET XS Szekrény, átlátszó ajtó, süllyesztett, 2x24 modul, PEN Termékcsalád PrismaSeT Termék neve XS Termék vagy alkatrész típusa Szekrény Burkolat típusa Elosztószekrény szekrény szerelése Süllyesztett Kiegészítő jellemzőkszélesség Teljes: 610 mm Beágyazott: 570 mm magasság Teljes: 510 mm Beágyazott: 480 mm mélység Teljes : 151 mm Beágyazott : 96 mm belső mélység 80 mm Soronkénti modulszám 24 Sorok száma 2 Összesen 18 mm-es modulok 48 9 mm-es osztások 96 Elektromos szigetelési osztály II. osztály Tartozék 2 azonosító címke 2 címkevédő 2 sorkapocs 1 üres fedlap csík 1 ajtó 2 DIN sín 2 cable fixing hardware 1 hátsó fedlap előlap típusa Moduláris ajtó típusa Átlátszó A sín típusa Szimmetrikus DIN szerelőlemez leírás Szerelőlemez nélkül levehető alkatrészek DIN sín teljesítmény disszipáció W-ban 81 W névleges áramerősség 125 A Ui névleges szigetelési feszültség 400 V Kábelbevezetés Kábel vagy cső Kivágott lemezek Eltávolítható fedél A sorkapcsok száma 1 föld mellett 24 kimenők 1 nulla mellett 42 kimenők elosztóblokk kimenők 3 x 25 mm2 + 21 x 4 mm2 esetén föld 3 x (3 x 25 mm2 + 11 x 4 mm2) esetén nulla csatlakozás típusa Csavaros csatlakozók (föld) , 3 x 6…25 mm2 Benyomható (föld) , 21 x 1,5…4 mm2 (rugalmas) Benyomható (föld) , 21 x 6 mm2 (Merev szálú) Csavaros csatlakozók (nulla) , 9 x 6…25 mm2 Benyomható (nulla) , 33 x 1,5…4 mm2 (rugalmas) Benyomható (nulla) , 33 x 6 mm2 (Merev szálú) reteszelési opciók leírása Biztonsági kulcs opció szekrény anyaga Hátsó rész: technoplastic and metal Szekrény: technikai műanyag Mellső (rotációs hjatás): technikai műanyag Ajtó: üveg Nettó súly 11,420 kg szín Szekrény: fehér (RAL 9003) Mellső (rotációs hjatás): fehér (RAL 9003) Ajtó: színtelen Piaci szegmens Lakossági Kis épületek Környezettűzellenállási képesség Bar: 850 °C megfelel IEC 60695-2-11 Szekrény: 750 °C megfelel IEC 60695-2-11 Mellső (rotációs hjatás): 750 °C IP védettségi szint IP40 with closed door IK védelmi fokozat IK09 with closed door túlfeszültség kategória II Környezeti levegő hőmérséklete a működéshez -25…60 °C Szabványok IEC 60670-1 IEC 60670-24 Minőségi címkék IMQ
