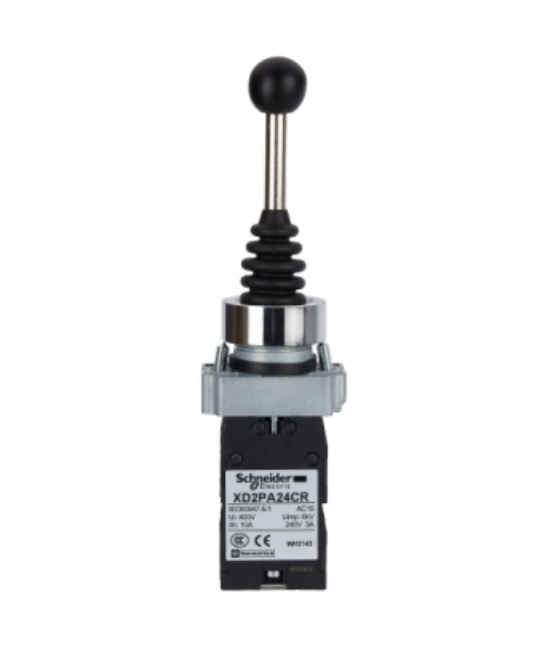

Easy Harmony XB2, Joystick, 4 irány, 4 NO, műanyag, 22mm, visszatérő Termékválaszték Easy Harmony XB2 Termék vagy alkatrész típusa Komplett kézi túlterheléstörlő nyomógomb Készülék rövid neve XD2 szerelési átmérő 22,5 mm külső tokozat anyaga Króm bevont fém Minimális rendelési mennyiég 1 Készülék bemutatása Komplett termék Kiegészítő jellemzők[Ui] névleges szigetelési feszültség 600 V (szennyezési fok 3) megfelel IEC 60947-1 [Uimp] névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-1 kezelő helyzet információ Minden pozíció kezelő utasítás információ 4 irány érintkezők típusa és összetétele 4 NO esetén lassan bontó érintkezők használata Szabványos érintkezők rövidzárlat-védelem 10 A gG (gl) gL biztosító megfelel IEC 60947-5-1/1991 csatlakozás típusa Csavaros sorkapocs, <= 2 x 1,5 mm2 with and without cable ends Csavaros sorkapocs, <= 1 x 2,5 mm2 with and without cable ends Csavaros sorkapocs, >= 1 x 0,5 mm2 with and without cable ends Gyorscsatlakozás 6,3 mm csavarfej alakja Kereszt megfelelő Philips no 1 csavarhúzó Kereszt megfelelő pozidriv No 1 csavarhúzó Kivágásokkal megfelelő lapos O 4 mm csavarhúzó Kivágásokkal megfelelő lapos O 5,5 mm csavarhúzó elektromos élettartam 1000000 ciklus, AC-15: B300, 3 A -240 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet 1000000 ciklus, DC-14, 0,27 A -250 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet elektromos megbízhatóság IEC 60947-5-4 ? < 10exp(-6) -5 V és 1 mA érintkezésben megfelel IEC 60947-5-5 ? < 10exp(-8) -17 V és 5 mA érintkezésben megfelel IEC 60947-5-5 érintkező kód megnevezés A600-Q600 túlfeszültségi kategória II. osztály conforming to IEC 60536 Mechanikai tartósság 1000000 ciklus rögzítő középpont 85 x 85 mm visszaállás húzórugó Magasság 30 mm Szélesség 40 mm Mélység 147,5 mm Nettó súly 0,145 kg [Ie] névleges üzemi áram 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991 Érintkezők típusa és összetétele 4 NO Érintkezők anyaga Ezüst ötvözet (Ag/Ni) érintkezők működése Lassan bontó rögzítőperem anyaga Zamak jelzőegység fej Kerek végpontok leírása ISO n°1 (13-14)NO (23-24)NO (33-34)NO (43-44)NO rögzítési mód Padló rögzítőelem ajánlott nyomaték: 0,8 N.m Padló rögzítőelem ajánlott nyomaték: 1,0 N.m meghúzási nyomaték 0,8…1,0 N.m készülékbeépítzés Rögzítőfurat - átmérő: 22,5 mm [Ith] egyezményes nyitott szerelési termikus áram 10 A megfelel IEC 60947-5-1/1991 szigetelő sapka Nem kezelő típusa Rugós KörnyezetSzabványok GB/T 14048.5 IEC 60947-5-1/1991 IEC 60947-5-5 GB/T 14048.1 IEC 60947-1 Terméktanúsítványok CCC CE védőkezelés TH Környezeti levegő hőmérséklete a tároláshoz -40…70 °C Környezeti levegő hőmérséklete a működéshez -25…70 °C rezgési ellenállás 5 Gn konstans gyorsulás (f= 2…500 Hz) conforming to IEC 60068-2-6 ütésállóság 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek IP védettségi fok IP65 IK védettségi fok IK07
