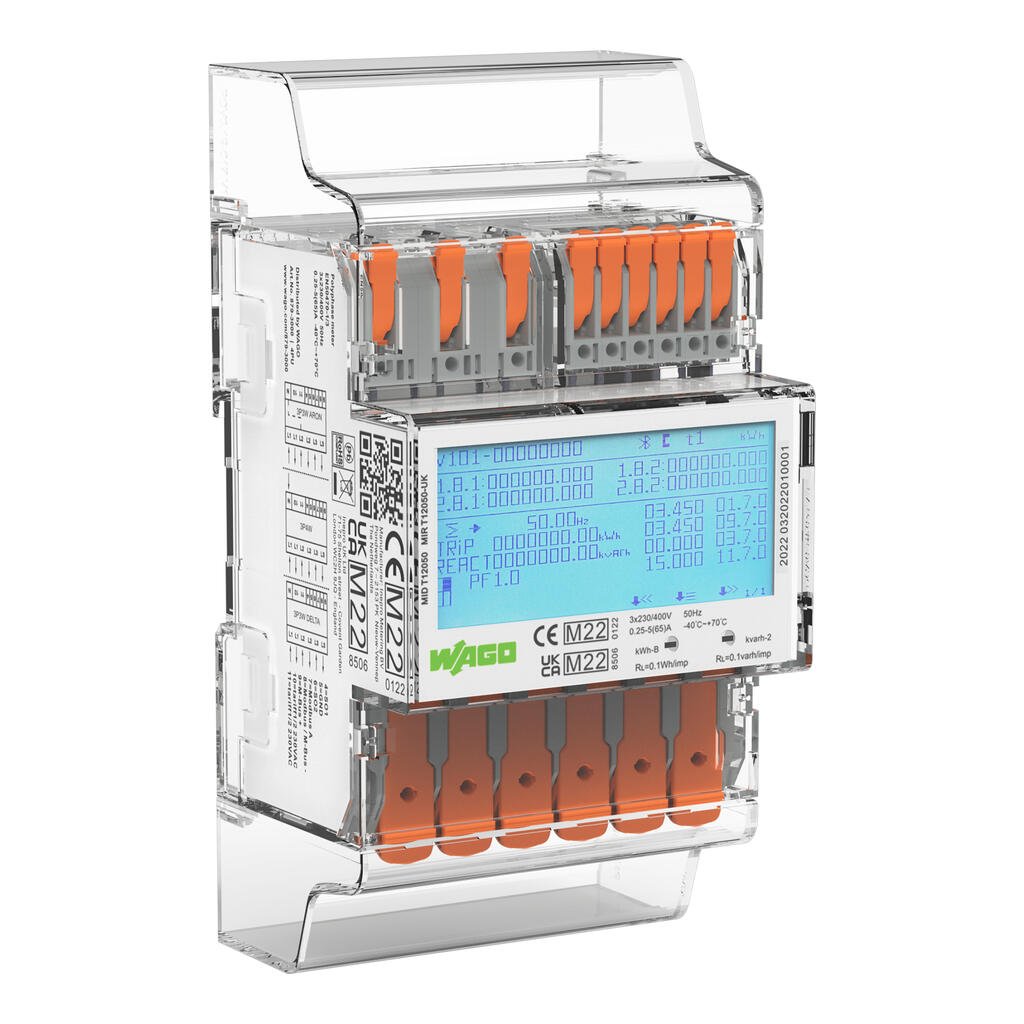

Energiafogyasztás mérő (MID24); közvetlen csatlakozáshoz; 65 A; 3x230/400V; 50Hz; Modbus® és M-Bus; 2 x S0 interfész; 4PU Cikkszám 879-3000 Műszaki adatok Konfiguráció Konfigurációs lehetőségek Érintésérzékeny kezelőszervek Konfiguráló alkalmazás Bluetooth® kapcsolattal Bemenet Bemeneti jel típusa Feszültség Áramerősség Hálózat konfigurálás Két-, három- és négyvezetékes hálózatok Referencia áram Iref 5A Mért változó Feszültség Áramerősség Elektromos kimenet Hálózati frekvencia Névleges bemeneti feszültség Ui nom 3 x 230 … 400 VAC Bemeneti feszültségtartomány ±20 % Bemeneti áram Ii ? 65 A Frekvencia tartomány 45 … 60 Hz Kommunikáció Kommunikáció Modbus® M-Bus Bluetooth® Interfész RS-485 (2 vezetékes); 2x S0 interfész (konfigurálható) Indikátorok LCD-kijelző háttérvilágítással Érték vezérlő bemenet 230 VAC Jelfeldolgozás Mért változók (számított) Aktív és reaktív energia ellátási és referencia irányban Measurement type (load profile) Nincs Mérési érték begyűjtése For direct connection Mérési hiba Pontossági osztály B. osztály (= 1 % hiba); aktív energia az EN 50470-3 szerint A kalibrálás érvényességi ideje 8Jahre Betáplálás Tápegység típusa mérési áramkörön át Energiafogyasztás Pmax (fázis; hatásos teljesítmény) 2W Energiafogyasztás Pmax (fázis; látszólagos teljesítmény) 10VA Biztonság és védelem Csatlakozástechnikai adatok Csatlakozási pozíció Output bottom (PU) Kialakítás 4PU Csatlakozás 1 Csatlakozás típusa Feszültség/áram Csatlakozástechnika Push-in CAGE CLAMP® WAGO csatlakozó WAGO 2616-os sorozat Beavatkozó típusa Működtető kar Csupaszolási hossz 18 … 20 mm / 0.71 … 0.79 inch Tömör vezeték 0,75 … 16 mm2 / 18 … 4 AWG Finom elemi szálas vezeték 0,75 … 25 mm2 / 18 … 4 AWG Finom elemiszálas vezeték; szigetelt érvéghüvellyel 0,75 … 16 mm2 Finom elemiszálas vezeték; szigetelés nélküli érvéghüvellyel 0,75 … 16 mm2 Csatlakozás 2 Csatlakozás típusa Tariff regiszter bemenet/kommunikáció Csatlakozástechnika Push-in CAGE CLAMP® WAGO csatlakozó WAGO 2604-es sorozat Beavatkozó típusa 2 Működtető kar Csupaszolási hossz 2 9 … 11 mm / 0.35 … 0.43 inch Tömör vezeték 2 0,2 … 4 mm2 / 24 … 12 AWG Finom elemi szálas vezeték 2 0,2 … 4 mm2 / 24 … 12 AWG Finom elemiszálas vezeték; szigetelt érvéghüvellyel 2 0,25 … 2,5 mm2 Geometriai adatok Szélesség 72 mm / 2.835 inch Magasság 140 mm / 5.512 inch Mélység 63 mm / 2.48 inch Megjegyzés (méretek) Magasság, fedél nélkül: 92 mm
