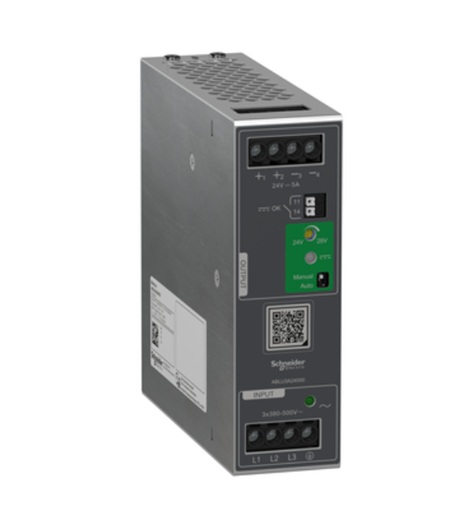

Modicon Univeral tápegység, 3f, 24 VDC, 5A, 120 W
Termékcsalád
Modicon Premium
Termék vagy alkatrész típusa
Tápegység blokk
betáplálás típusa
Szabályozott kapcsoló üzemmód
Variant option
Universal
Szekrény anyaga
Fém
Nominal input voltage
380...500 V AC három fázis
névleges teljesítmény W-ben
120 W
kimeneti feszültség
24 V DC
betáplálás kimeneti áram
5 A
engedélyezhető ideiglenes áram növekedés
1,5 x In (60Hz névleges frekvencia esetén)
Kiegészítő jellemzőkbemeneti feszültség korlátok
320...575 V AC 3 fázis
Nominal network frequency
50…60 Hz
Network system compatibility
TN
TT
IT
szivárgási áram
2 mA 500 V gyújtás
bemeneti védelem típusa
Integrált biztosíték (nem felcserélhető) 3,15 A
Külső védelem (ajánlott)
bekapcsolási túláram
25 A -380 V
25 A -500 V
18 mm távolság
0,40 at 380 V AC
0,40 at 500 V AC
hatásfok
86,5 % -380 V AC
86,5 % -500 V AC
Output voltage adjustment
24...250 V
teljesítmény disszipáció W-ban
18,5 W
áramfelvétel
< 0.5 A 380 V gyújtás
< 0,4 A 500 V gyújtás
Turn-on time
< 1 s
tartási idő
> 20 ms 380 V AC
> 40 ms 500 V AC
Startup with capacitive loads
200000 µF
maradványfeszültség-ingadozás
< 100 mV
meghibásodások közötti átlagos ido (MTBF)
2168900 H at 25 °C, teljes skála conforming to SR 332
816200 H at 55 °C, 80% terhelés conforming to SR 332
kimeneti védelem típusa
Túlterhelés és zárlat ellen, protection technology: manual or automatic reset by switch
Túlmelegedés ellen, protection technology: automatikus reset
Túl magas feszültség ellen, protection technology: manuális reset
csatlakozás típusa
Csavaros csatlakozók: 0.75…6 mm2, (AWG 18...AWG 12) csupasz kábelvégekkel esetén 1. kimenet
Csavaros csatlakozók: 0.75...5.3 mm2, (AWG 18...AWG 13) kábelvéggel, kettős peremmel esetén 1. kimenet
Csavaros csatlakozók: 0.75…6 mm2, (AWG 18...AWG 12) csupasz kábelvégekkel esetén bemenet
Csavaros csatlakozók: 0.75...5.3 mm2, (AWG 18...AWG 13) kábelvéggel, kettős peremmel esetén bemenet
Kosaras szorító: 0.2...15 mm2, (AWG 22...AWG 17) csupasz kábelvégekkel esetén logikai
Kosaras szorító: 0.2...0.75 mm2, (AWG 22...AWG 20) kábelvéggel, kettős peremmel esetén logikai
Kosaras szorító: 0.2...0.75 mm2, (AWG 22...AWG 20) kábelvéggel, kettős peremmel esetén shut down input
line and load regulation
< 0.17 % network 100 % load in line at 25 °C
< 0.6 % +/- 0.6 mm network 150 % load at 25 °C
LED állapota
1 LED (Zöld és sárga) programozható
1 LED (zöld) szigetelési hiba
Mélység
125,3 mm
magasság
124 mm
szélesség
38 mm
termék súlya
0,60 kg
Jelölés
CE
UKCA
szerelési támogatás
Cilinder típusú TH35-15 sín megfelel IEC 60721-3-3
Cilinder típusú TH35-7.5 sín megfelel IEC 60721-3-3
Duplaprofilos DIN sín
tápellátás
SELV vagy PELV megfelel IEC 60950-1
SELV vagy PELV megfelel IEC 60204-2
SELV vagy PELV megfelel IEC 60364-5-53
dielektromos szilárdság
4000 V AC mellett input to output szigetelés
2000 V AC mellett input to ground szigetelés
1500 V AC mellett output to ground szigetelés
4000 V AC mellett input to diagnostic relay szigetelés
500 V AC mellett output to diagnostic relay szigetelés
1500 V AC mellett diagnostic relay to ground szigetelés
mellett shutdown input not isolated from output szigetelés
Diagnostic relay
Electromechanical relay 1000,0 mA 30 V
Service life
10 év 40 °C 80% terhelés
Túlfeszültségi kategória
III
II
KörnyezetSzabványok
IEC 62368-1
EN/IEC 61204-3
IEC 61000-6-1
IEC 61000-6-4
IEC 61000-6-3
IEC 61000-6-4
IEC 61000-3-3
EN 61000-3-3
UL 62368-1
CSA C22.2 No 62368-1
CSA C22.2 No 107.1-01
termékbizonyítvány
CE
CUL minősített
CUR
RCM
CCC
EAC
KCC
UKR
CURus (873)
üzemi magasság
< 5000 m túlfeszültség kategória III
túlfeszültség kategória III
ütésállóság
15 gn esetén 11 ms
IP védettségi fokozat
IP20
ambient air temperature for operation
-25…55 °C áramérték csökkenése nélkül mounting position A < 2000 m
55…70 °C with current derating of 3.3 % per °C mounting position A < 2000 m
elektromos sokk elleni védelem osztálya
I osztály
Szennyezettségi fokozat
2
rezgési ellenállás
3,5 mm állandó amplitúdó (f= 3…11,9 Hz) conforming to IEC 60068-2-6
20 m/s2 maximum (f= 11,9…150 Hz) conforming to IEC 60068-2-6
Electromagnetic immunity
Nagyfrekvenciás zavar elleni védettség - test level: 8 kV légrés, 4 kV érintkező (érintkező kisülés) megfelel IEC 61000-4-2 3. szint
Nagyfrekvenciás zavar elleni védettség - test level: 15 kV (riasztás) megfelel IEC 61000-4-2 3. szint
RF zavarok elleni védettség - test level: 1 gn (80 MHz...2 GHz) megfelel IEC 61000-4-3 3. szint
RF zavarok elleni védettség - test level: 60...54 dBµV/m QP (2...25 Hz) megfelel IEC 61000-4-3 3. szint
RF zavarok elleni védettség - test level: 60...54 dBµV/m QP (2,7...6 GHz) megfelel IEC 61000-4-3 3. szint
Védettség lökőhullámokkal szemben - test level: 4 kV (1 kV bemeneten/kimeneten) megfelel IEC61000-4-4 1-es szint
Túlfeszültség ellen védett 1,2/50-8/20 - test level: 4 kV (primer és szekunder között) megfelel IEC 61000-4-5 3. szint
Túlfeszültség ellen védett 1,2/50-8/20 - test level: 3 kV közös mód (fázisok között) megfelel IEC 61000-4-5 3. szint
RF zavarok elleni védettség - test level: 15 V (0,15...8 MHz) megfelel IEC 61000-4-6 3-as szint
Sugárzó mezővel szembeni immunitás - test level: 30 A/m (folytonos) ... 300 A/m (1-3 s) (50...60 Hz) megfelel IEC 61000-5-1
Ellenállás a lakossági, kereskedelmi és könnyű ipari környezetek ellen. megfelel IEC 61000-4-12
Zavaró mező kibocsátás megfelel EN 55020
Kisfeszültségű változások, ugrások és ingadozások csökkentése megfelel IEC 61000-3-3
megfelel EN 55016-1-2
megfelel EN 55016-2-1
elektromágneses kibocsátás
Vezetett kibocsátások megfelel IEC 61000-6-3
Sugárzott kibocsátások megfelel IEC 61000-6-4
