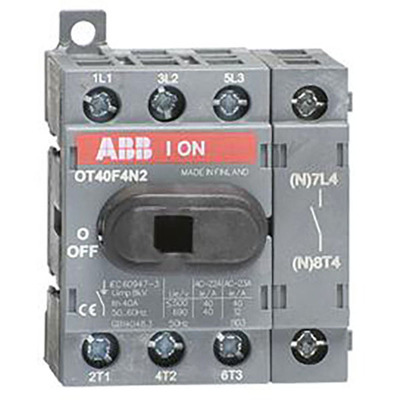

4 pólusú, elölről működtethető, alaplapra szerelhető, DIN sínre szerelhető szakaszoló / nem biztosítékos szakaszoló védett szorítócsatlakozókkal, a fogantyú és a tengely nem tartozék. Kábel keresztmetszete: Cu 0,75 ... 10 mm2 Fő áramkör csatlakozókapacitása: Rugalmas, 1x Cu 0,75…4 mm2-es érvéghüvellyel Tömör 1x Cu 0,75…6 mm2 Hajlékony 1x Cu 0,75…10 mm2 Sodrott 1x Cu 0,75…10 mm2 Hagyományos szabad levegős hőáram (I th ): ? = 40 °C 40 A Hagyományos hőáram (I the ): Teljesen zárt 40 A Védettségi fok: Előlapi IP20 Fázisok közötti távolság: Standard Negyedik pole pozíció: Jobb oldal Negyedik rúd típusa: Kapcsolt - Egyidejű funkció Fogantyú típusa: Gomb A fogantyú és a tengely nem tartozék Mechanikai tartósság: 20000 Szerelési típus: Alaplapra szerelés Pólusok száma: 4P Működési mód: Elülső Szennyezettségi fok: 3 A vonali terminálok elhelyezkedése: Felülről be - alulról ki Alulról be - felülről ki Teljesítményveszteség: Névleges üzemi feltételek mellett pólusonként 1,6 W Névleges feltételes rövidzárlati áram (Inc ) : (40 A-es biztosíték, ?415V) 50 kA (25 A-es biztosíték, 690 V) 50 kA Névleges lökőfeszültség-tűrés (U imp ): 8 kV Névleges szigetelési feszültség (Ui ) : az IEC/EN 60664-1 szabvány szerint 750 V Névleges üzemi áram AC-21A (Ie ) : (380 ... 415 V) 40 A (500 V) 40 A (690 V) 40 A Névleges üzemi áram AC-22A (Ie ) : (380 ... 415 V) 40 A (500 V) 40 A (690 V) 40 A Névleges üzemi áram AC-23A (Ie ) : (380 ... 415 V) 23 A (500 V) 23 A (690 V) 12 A Névleges üzemi teljesítmény AC-23A (Pe ) : (220 ... 240 V) 5,5 kW (400 ... 415 V) 11 kW (500 V) 11 kW (690 V) 11 kW Névleges üzemi feszültség: Fő áramkör 750 V Névleges rövidzárlati bekapcsolási kapacitás (I cm ): (690 V) 0,71 kA Névleges rövid idejű áramállóság alacsony feszültségen (I cw ): 1 s-ig 0,5 kA Ajánlott csavarhúzó: Fő áramkör Pozidriv 2 Speciális funkciók: Nem Szabványok: IEC 60947-3 / UL 508 / CSA C22.2 14. sz. Kapcsolók működési mechanizmusa: Mechanizmus a kapcsoló tetején Terminál típusa: Csavaros csatlakozók Meghúzási nyomaték: IEC 60947-1 szerint 0,8 Nm Vezetékcsupaszítási hossz: Fő áramkör 9-10 mm
