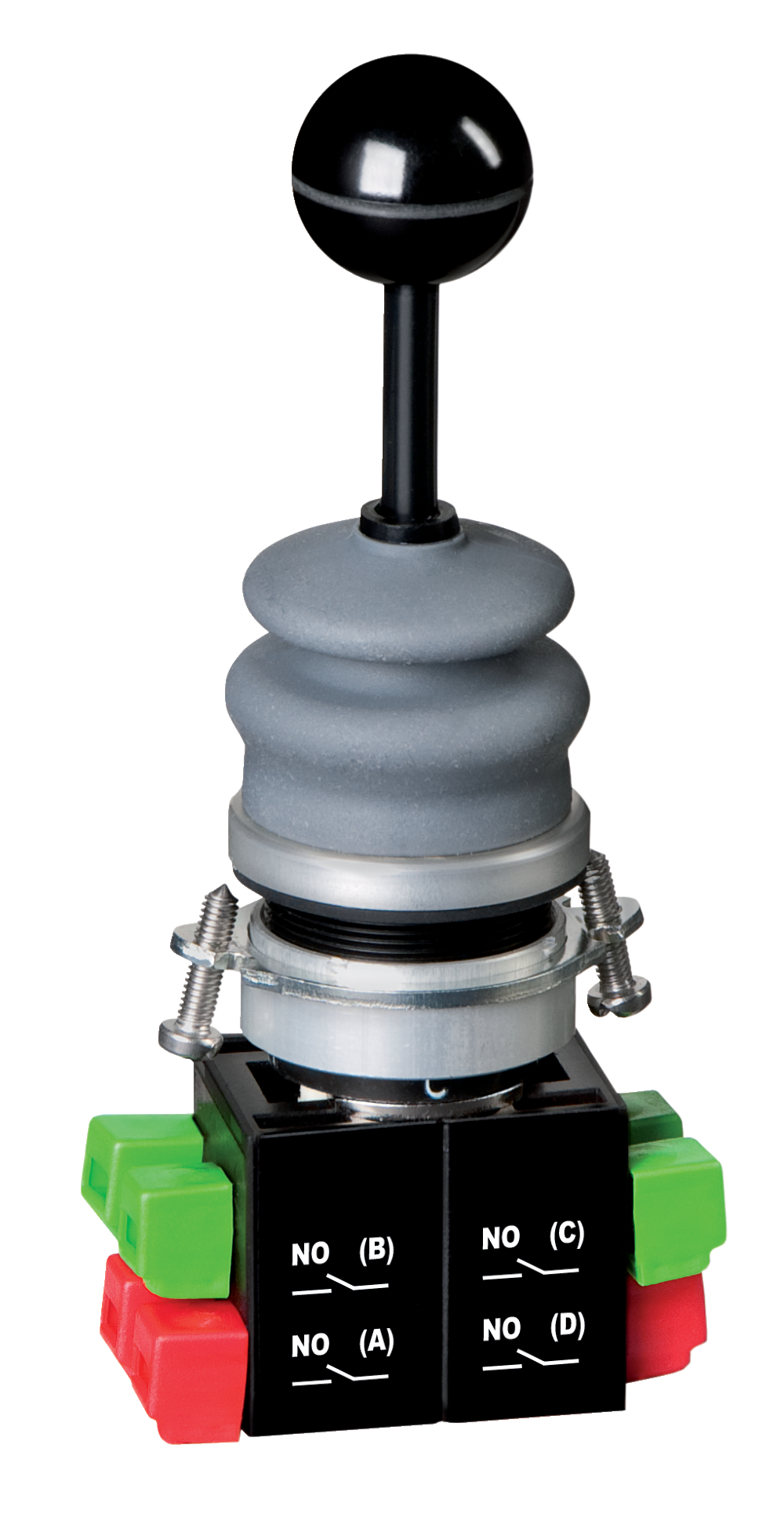

Záróhüvely nélkül 2 Névjegyek Beépítési mélység 57 mm 2 kapcsolóállás Rögzítési furat 30,5 mm Szerelő rögzítő karima 10 mm elülső lemezvastagságig Terméktípus leírása WKTA32 Cikkszám (rendelési szám) 101007593 EAN (európai cikkszám) 4030661614052 eCl@ss szám, 12.0 verzió 27-37-14-04 eCl@ss szám, 11.0 verzió 27-37-14-04 eCl@ss szám, 9.0 verzió 27-37-14-04 ETIM szám, 7.0 verzió EC000632 ETIM szám, 6.0 verzió EC000632 Jóváhagyások – Szabványok Tanúsítványok cURus Általános adatok Szabványok EN IEC 60947-5-1 EN IEC 60947-1 Beépítési feltételek (mechanikai) önkényesen Az elülső gyűrű anyaga Alumínium - eloxált A fújtató anyaga Radír A tömítőharang anyagvastagsága 1 mm Az elülső gyűrű színe Ezüst A fújtatók színe Fekete Bruttó súly 130 g Általános adatok - Jellemzők Vissza a nulla pozícióba Igen Külső alkalmazások Igen Galvanikusan leválasztott érintkező hidak Igen A szondázás lehetséges Igen A segédérintkezők száma 2 Útvonalak száma 2 A normál nyitott állapotok száma (NO) irányonként 1 A kapcsolóállások száma 2 A kapcsolási fokozatok száma 2 Mechanikai adatok Reteszelő helyzet bal jobb Mechanikai élettartam, minimum 1 000 000 művelet Működtető erő, kb. 11 N Beépítési rögzítő karima Mechanikai adatok - Csatlakozási technika Felmondás Csavarkapcsok M20 x 1,5 Kábelszakasz, minimum 0,5 mm2 Kábelszakasz, maximum 2,5 mm2 Megjegyzés (Kábel rész) Minden jelzés, beleértve a vezetőhüvelyeket. Mechanikai adatok - Méretek Beépítési mélység 57 mm A működtető hossza 90 mm Szerelési átmérő 30,5 mm Az előlap vastagsága minimum 1,5 mm Az előlap vastagsága, maximum 10 mm Átmérő a beépítéshez az EN 60947-1 szerint 30,5 + 0,5 mm Térköz 80 x 80 mm Környezeti feltételek Védettségi fok IP65 IP67 Környezeti hőmérséklet, minimum -25 °C Környezeti hőmérséklet, maximum +80 °C Rezgésekkel szembeni ellenállás 10 … 200 Hz, 20 g-mal Sokkállóság 110 g / 4 ms - 30 g / 18 ms Környezeti feltételek – Szigetelési értékek Névleges szigetelési feszültség U i 400 V Névleges impulzusállósági feszültség U imp 4 kV A szennyezettség mértéke 3 Elektromos adatok Termikus tesztáram 10 A Felhasználási kategória AC-15 250 VAC Felhasználási kategória AC-15 8 A Felhasználási kategória DC-13 24 VDC Felhasználási kategória DC-13 5 A Kapcsoló elem NINCS/NINCS érintkezés Kapcsolási elv Lassú cselekvés Kapcsolási frekvencia 1200 /h
