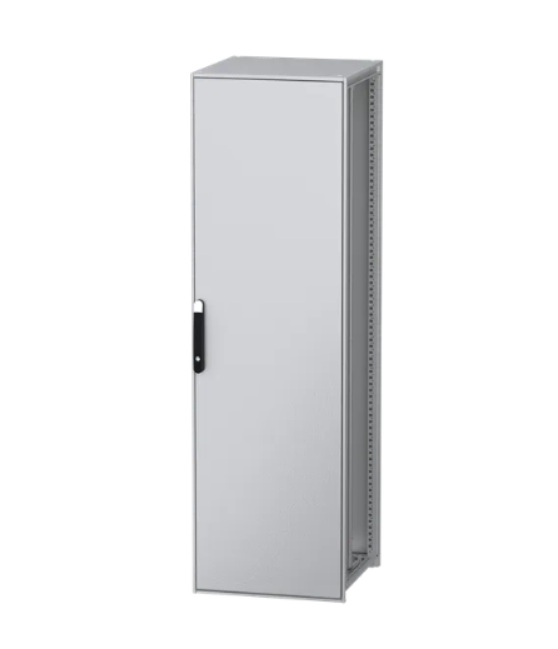

PanelSeT SFN szerelőlappal 2000x600x600 IP55 A PanelSeT SFN egy álló, moduláris, dekarbonizált villamos acélszekrény, amely többcélú alkalmazásokban használható. Újrahasznosított acélt tartalmaz, amelyet megújuló energiával állítanak elő. Ez a CO2-kibocsátás jelentős csökkenését eredményezi. Névleges magassága 2000 mm, szélessége 600 mm és mélysége 600 mm. A szekrény váza és állókeretei a tartósság érdekében horganyzott acélból készültek. Az ajtó és a panelek acéllemezből, a fogantyú pedig 30%-ban üvegszállal megerősített poliamid 6 anyagból készül. Az epoxi–poliészterrel porszórt felület sima megjelenést biztosít. A szekrény szürke (RAL 7035) színű, fekete (RAL 9005) fogantyúval, van rajta egy Teli ajtó, egy hátsó panel, egy tető, két csúszósín és egy készlet gyorsrögzítésű rögzítőlemez-konzol. Az ajtó 120 fokig nyitható, és megfordítható, azaz mindkét oldalról nyitható. Az ajtó négypontos zárral rendelkezik, amelynek fogantyúja a biztonság érdekében 5 mm-es dupla zárbetéttel van ellátva. A szekrény IP55-ös besorolású, ami ellenállóvá teszi a por, a víz és az olaj behatolásával szemben. A szekrény az ütésekkel szemben is ellenálló, IK10-es besorolással. Az üzemeltetés kényelmes a hátsó, elülső és oldalsó hozzáférésnek köszönhetően. Termékcsalád PanelSeT Extended range PanelSeT SFN Application Többcélú Termék vagy alkatrész típusa Megfelelő szekrény Burkolat névleges magassága 2000 mm Burkolat névleges szélessége 600 mm Burkolat névleges mélysége 600 mm szekrény szerelése Álló kivitelű készülék összetétel 2 csúszósaru 4 mounting plate quick-fixing brackets 1 13 mm-rel a doboz elülső élétől 1 ajtók 1 zárak: ajtó 1 hátsó rész 1 tető 1 szerelőlemez pánt Kiegészítő jellemzőkszerkezet típusa Függőleges oszlopok felső és alsó kerettel összekapcsolva Perforált szerkezet 25 mm-es perforációosztással Egyetlen szakaszból Szerkezetbe beépített panelek és ajtók ajtónyitási oldal Megfordítható (120 °) ajtó típusa Sima első rész szerelőlemez leírás Teli tömbszelence lemez típus Tömítőlemez nélkül retesz típusa 4-pontos retesz, fogantyú 5 mm-es kétrudas betéttel elülső ajtó ajtók száma Első rész: 1 ajtó(k) Kezelhetőség Szekrény oldalai Első rész Hátsó rész levehető alkatrészek Ajtó csavarokkal forgópánt Szerelőlemez csavarokkal szerelőlemez pánt Hátsó panel csavarokkal Tető csavarokkal Szerelőlemez pánt csavarokkal Csúszósín csavarokkal anyag Keret: galvanizált acél Felfelé: galvanizált acél Ajtó: acéllemez Panelek: acéllemez Forgópánt: zamak + PA (poliamid) Fogantyú: poliamid 6, 30% üvegszállal felületkezelés Epoxy-polyester powder szín Szekrény: szürke (RAL 7035) Fogantyú: fekete (RAL 9005) termék súlya 93,6 kg KörnyezetSzabványok IEC 62208 UL94 (anyag V0) CULus 508 NEMA védettségi szint NEMA 3R/12 IP védettségi szint IP55 megfelel MSZ EN 60529 IK védelmi fokozat IK10 megfelel IEC 62262
