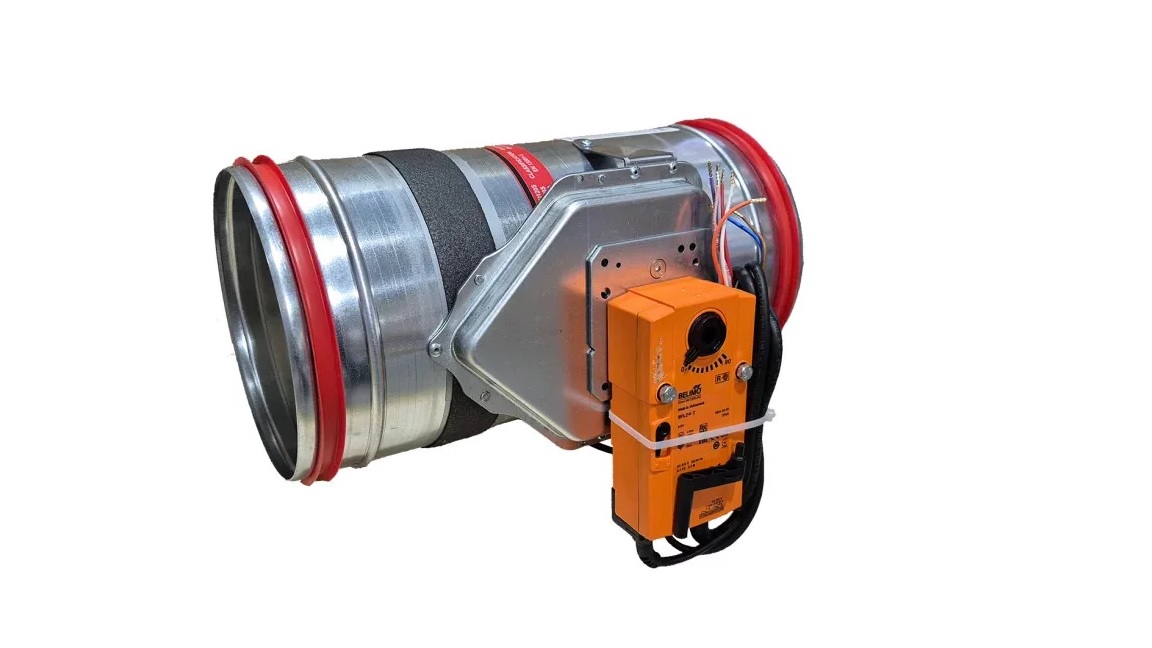

CIRCE4 M24 • Motoros, kör keresztmetszetű tűzcsappantyú, 24V, 120 perc Kör alakú tűzvédelmi csappantyú, akár 120 perces tűzállósággal, kis átmérőben is (100 mm-től) elérhető, az EN13501-3 szerint tanúsítva. Abban az esetben ha levegő hőmérséklete 72°C fölé ér az olvadóbiztosíték szétold és a csappantyú lezárja tűz útját. A csappantyú lezárása után egy hőre táguló, tűzálló anyag un. palusol habosodik fel, mely teljes mértékben légtömör és tűzálló tömítést hozz létre, megakadályozva a füst és a tűz tovább terjedését. A ház horganyzott acélból készül. A minimális nyomásveszteség garantált a vékony csappantyú lapnak, a csappantyú lappal egy vonalban lévő olvadó biztosítéknak és a házon kívül elhelyezett erőátvitelnek köszönhetően. A CIRCE4 M24 típusú 24V-os motoros tűzcsappantyúk állásjelzővel és végálláskapcsolóval felszereltek. Kivitel Horganyzott acéllemez ház BELIMO BF(L/N)T24 24V-os mozgatómotor, termoelektromos biztosítékkal Csappantyú lap acélból, speciális szigetelőanyaggal borítva Csappantyú tengely és tolórúd horganyzott acélból, csapágyak sárgarézből Poliuretánból és elasztomerből készült légoldali tömítés A zárt állású lapát légszivárgása 2. osztályú az EN 1751 szabvány szerint. A burkolat légszivárgása C osztályú az EN 1751 szabvány szerint 72°C-osolvadó biztosítékkal A tűzvédelmi csappantyú felszerelhető meleglevegős szellőztető rendszerek esetén 95°C-os kioldási biztosítékkal. A tűzvédelmi csappantyú burkolata horganyzott acélból készül, de igény szerint készülhet: Horganyzott acélból és porszórt bevonattal Rozsdamentes acélból Rozsdamentes acél és porszórt bevonat Tűzvédelmi csappantyú robbanásveszélyes területekhez (ATEX kivitel) 500Pa nyomáson tesztelve Beépítés Kör keresztmetszetű légcsatornába, két cső/idom közé Vízszintes vagy függőleges helyzetben lévő lapáttengellyel is beépíthető Beton falba, födémbe vagy könnyűszerkezetes falba A beépítésnek meg kell felelnie a tanúsítás során elvégzett vizsgálatoknak Kerülni kell, hogy a mozgó lapátok a csatlakoztatott légcsatornák/idomok által akadályozva legyenek A légzárási osztály abban az esetben marad meg, ha a csappantyú beépítése a műszaki kézikönyvnek megfelelően történik Üzemi hőmérséklet: -20°C és +50°C között Kizárólag beltéri telepítésre
