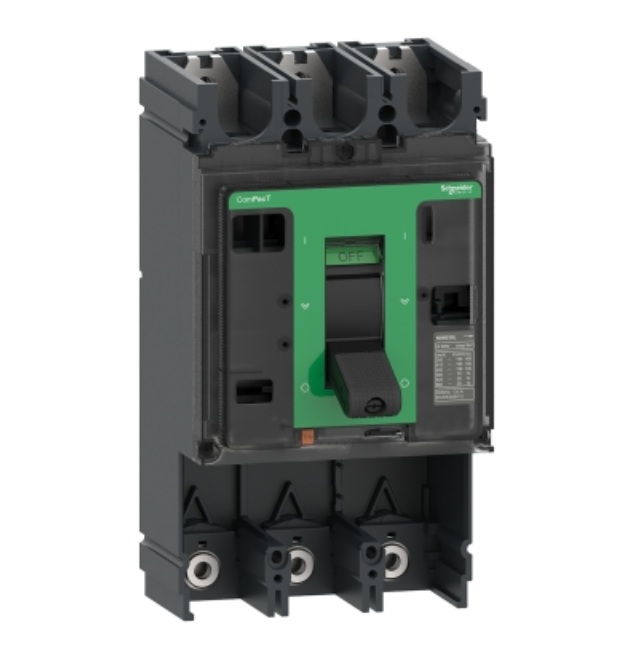

Alapkészülék NSX400N 50kA AC 3P 400A Ez egy 3 pólusú alapkészülék a ComPacT NSX400N-hez. A ComPacT NSX-et úgy tervezték, hogy optimalizálja a helyigényt és a megszakítókapacitást minden szabványos és speciális alkalmazáshoz egyaránt. Az alapkészülék kioldóegység nélkül kerül forgalomba, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell rendelni. Az Icu megszakítókapacitás 50 kA 415 V AC 50/60 Hz-en. Az üzemi feszültség 690 V AC 50/60 Hz (földzárlatvédelem esetén 440 V AC 50/60 Hz-re korlátozva). Számos opcionális funkcióval és tartozékkal felszerelhető. A méretei 140 mm x 255 mm x 110 mm. Biztosítja a nemzetközi szabványoknak (IEC 60947), a CCC, az EAC és a tengerészeti előírásoknak való megfelelést. A ComPacT NSX400N a Schneider Electric EcoStruxure Power architektúra része. Termékcsalád ComPacT Terméknév Compact UL Készülék rövid neve NSX400N Termék vagy alkatrész típusa Alapkeret Készülék alkalmazása Elosztás Pólusok leírása 3P [In] névleges áram 400 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz megfelel IEC 60947-2 Hálózat típusa AC Hálózat frekvenciája 50/60 Hz alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 Használati kategória AC megszakítási kapacitás 85 kA -240 V AC 50/60 Hz megfelel UL 508-CM 22 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2 85 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2 10 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -480 V AC 50/60 Hz megfelel UL 508-CM 50 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2 30 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 20 kA -600 V AC 50/60 Hz megfelel UL 508-CM 42 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 megszakítási kapacitás N 50 kA 415 V AC Vezérlés típusa Kapcsoló Rögzítési mód Rögzített, 2 TL között Kiegészítő jellemzőkUi névleges szigetelési feszültség 800 V AC 50/60 Hz megfelel IEC 60947-2 [Uimp] névleges lökő-feszültség állóság 8 kV megfelel IEC 60947-2 Ics névleges üzemi zárlati megszakítóképesség 11 kA -525 V AC 50/60 Hz megfelel IEC 60947-2 85 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2 10 kA -660 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2 30 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 42 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 mechanikai tartósság 15000 ciklus megfelel IEC 60947-2 Elektromos élettartam 12000 ciklus 440 V AC 50/60 Hz In/2 (1 pólus) megfelel IEC 60947-2 3000 ciklus 690 V AC 50/60 Hz izzólámpa megfelel IEC 60947-2 6000 ciklus 440 V AC 50/60 Hz izzólámpa megfelel IEC 60947-2 6000 ciklus 690 V AC 50/60 Hz In/2 (1 pólus) megfelel IEC 60947-2 Rögzítő támogatás Síntartó kengyel felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozási távolság 45 mm Védelmi típus Felcserélt pólusok elleni védelem nélkül Width (W) 140 mm Height (H) 255 mm Depth (D) 110 mm KörnyezetSzabványok EN/IEC 60947-3 UL 60947-4-1 Túlfeszültségi kategória III elektromos sokk elleni védelem osztálya II osztály mellett előlap szennyezettségi fok 3 megfelel IEC 60664-1 IP védettségi fokozat IP40 megfelel MSZ EN 60529 IK védettségi fokozat IK07 megfelel IEC 62262 Üzemi környezeti levegő hőmérséklet -25…70 °C Tárolási környezeti levegő hőmérséklet -50…85 °C
