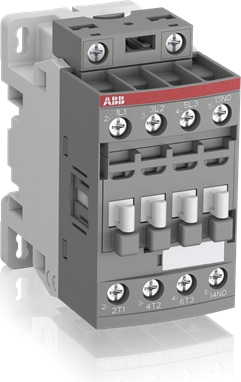

Mágneskapcsoló 4P 48- 130V DC 18,5 kW / 400 V AC, 2NY/2Z

Gyártói megnevezés: AF40-22-00-12 48-130V 50/60Hz-DC kontaktor
Gyártói cikkszám: 1SBL347501R1200
Vonalkód: 3471523133822
Szín: SZÜRKE
Márka: ABB
Cikkszám: ABB-00113
Megnevezés teljes név: Mágneskapcsoló 4P 48- 130V DC 18,5 kW / 400 V AC, 2NY/2Z

Leírás

Az AF40-22-00-12 egy 4 pólusú, 690 V IEC vagy 600 UL kontaktor csavaros csatlakozókkal, amely akár 18,5 kW / 400 V AC (AC-3) teljesítményű motorokat is vezérel, és akár 70 A (AC-1) vagy 60 A UL általános használatú áramköröket is képes kapcsolni. Az AF technológiának köszönhetően a kontaktor széles vezérlőfeszültség-tartománnyal rendelkezik (48-130 V 50/60 Hzés DC), kezeli a nagy vezérlőfeszültség-ingadozásokat, csökkenti a panelek energiafogyasztását és biztosítja a különálló működést instabil hálózatokban. Továbbá, a túlfeszültség-védelem beépített, így kompakt megoldást kínál. Az AF kontaktorok blokk típusú kialakításúak, könnyen bővíthetők kiegészítő segédérintkezőblokkokkal és további széles választékú tartozékokkal.

Méretek
Termék nettó szélessége:
70 mm
Termék nettó mélysége / hossza:
113,5 mm
Termék nettó magassága:
125,5 mm
Termék nettó tömege:
1,21 kg

Műszaki
Fő érintkezők száma: NEM
2
Fő érintkezők száma (NC):
2
Segédérintkezők száma: NEM
0
Segédérintkezők száma (nyitó):
0
Pólusok száma:
4P
Szabványok:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, C.2. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Névleges üzemi feszültség:
Fő áramkör 690 V
Névleges frekvencia (f):
Vezérlő áramkör 50 / 60 Hz
Fő áramkör 50 / 60 Hz
Hagyományos szabad levegős hőáram (I th ):
az IEC 60947-4-1 szabvány szerint, nyitott kontaktorok ? = 40 °C 105 A
Névleges üzemi áram AC-1 (Ie ) :
(690 V) 40 °C 70 A
(690 V) 60 °C 60 A
(690 V) 70 °C 50 A
Névleges üzemi áram AC-3 (Ie ) :
(415 V) 60 °C 40 A
(440 V) 60 °C 40 A
(500 V) 60 °C 35 A
(690 V) 60 °C 25 A
(380 / 400 V) 60 °C 40 A
(220 / 230 / 240 V) 60 °C 40 A
Névleges üzemi teljesítmény AC-3 (Pe ) :
(415 V) 22 kW
(440 V) 22 kW
(500 V) 22 kW
(690 V) 22 kW
(380 / 400 V) 18,5 kW
(220 / 230 / 240 V) 11 kW
Névleges rövid idejű áramállóság alacsony feszültségen (I cw ):
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 10 s 600 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 15 perc 110 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 1 perc 250 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 1 s 1000 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 30 s 350 A
Maximális megszakítóképesség:
cos phi=0,45 (cos phi=0,35 Ie > 100 A esetén) 440 V 950 A-nél
cos phi=0,45 (cos phi=0,35 Ie > 100 A esetén) 690 V 600 A-nél
Névleges szigetelési feszültség (Ui ) :
az IEC 60947-4-1 szabvány szerint 690 V
UL/CSA 600 V szerint
Névleges lökőfeszültség-tűrés (U imp ):
6 kV
Maximális elektromos kapcsolási frekvencia:
(AC-1) 600 ciklus óránként
Maximális mechanikus kapcsolási frekvencia:
3600 ciklus óránként
Névleges vezérlőáramköri feszültség (Uc ) :
50 Hz 48 ... 130 V
60 Hz 48 ... 130 V
Egyenáramú működés 48 ... 130 V
Tekercsfogyasztás:
Átlagos tartási érték 50 / 60 Hz 4 V·A
Átlagos tartási érték 50 Hz 4 V·A
Átlagos tartási érték 60 Hz 4 V·A
Átlagos tartási érték DC 2 W
Átlagos tartási érték meleg állapotból 2 W
Teljesítményveszteség:
Névleges üzemi feltételek mellett AC-1 pólusonként 3 W
Névleges üzemi feltételek mellett AC-3 pólusonként 1 W
DIN sínre szerelés:
TH35-15 (35 x 15 mm-es szerelősín) az IEC 60715 szabvány szerint
Csavarokkal történő rögzítés (nem tartozék):
2 db M4-es vagy 2 db M6-os csavar átlósan elhelyezve
Fő áramkör csatlakozókapacitása:
Rugalmas, 1/2x 4 ... 35 mm2-es csatlakozóval
Rugalmas, szigetelt hüvelyes 1/2x 4 ... 35 mm2
Merev Sodrott 1/2x 6 ... 35 mm2
Kapacitásszabályozó áramkör csatlakoztatása:
Rugalmas, 1/2x 0,75 ... 2,5 mm2-es foglalattal
Rugalmas, szigetelt érvéghüvellyel 1x 0,75 ... 2,5 mm2
Rugalmas, szigetelt érvéghüvellyel 2x 0,75 ... 1,5 mm2
Merev, tömör 1/2x 1 ... 2,5 mm2
Merev Sodrott 1/2x 1 ... 2,5 mm2
Vezetékcsupaszítási hossz:
Vezérlő áramkör 10 mm
Fő áramkör 16 mm
Védettségi fok:
az IEC 60529, IEC 60947-1, EN 60529 szabványok szerint, tekercscsatlakozók IP20 védettséggel
az IEC 60529, IEC 60947-1, EN 60529 szabványok szerint Fő csatlakozók IP10
