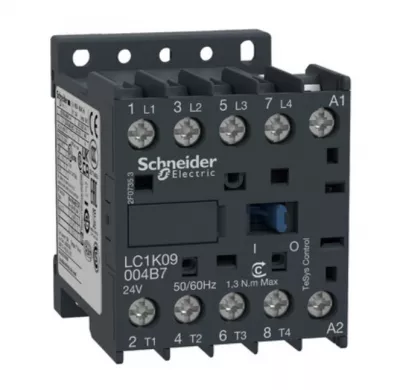

Mágneskapcsoló 9A 48V 50/60Hz
felhasználási kategória
AC-1
pólusok megnevezése
4P
power pole contact composition
4 NO
Ue névleges üzemi feszültség
Betápláló áramkör: <= 690 V AC <= 400 Hz
Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC <= 400 Hz
le névleges üzemi áram
20 A (at <60 °C) at <= 690 V AC AC-1 for betápláló áramkör
vezérlő áramkör típus
AC -50/60 Hz
vezérlőkör feszültség
48 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
8 kV
túlfeszültség kategória
III
Ith konvencionális termikus szabad levegő áram
20 A (at 60 °C) for betápláló áramkör
10 A (at 50 °C) for jelbemenet ENC_A, ENC_B, ENC_I
Irms névleges bekapcsolási teljesítmény
110 A AC for betápláló áramkör conforming to IEC 60947-1
névleges megszakítóképesség
110 A at 220...240 V conforming to IEC 60947-1
110 A at 380...415 V conforming to IEC 60947-1
110 A at 415 V conforming to IEC 60947-1
110 A at 440 V conforming to IEC 60947-1
80 A at 500 V conforming to IEC 60947-1
70 A at 660/690 V conforming to IEC 60947-1
Icw névleges rövidzárlati kiállási áram
90 A 50 °C - 1 s for betápláló áramkör
85 A 50 °C - 5 s for betápláló áramkör
80 A 50 °C - 10 s for betápláló áramkör
60 A 50 °C - 30 s for betápláló áramkör
45 A 50 °C - 1 perc for betápláló áramkör
40 A 50 °C - 3 perc for betápláló áramkör
20 A 50 °C - >= 15 min for betápláló áramkör
kapcsolt biztosíték méretezés
25 A gG at <= 440 V for betápláló áramkör
25 A aM for betápláló áramkör
átlagos impedancia
3 mOhm - Ith 20 A 50 Hz for betápláló áramkör
Ui névleges szigetelési feszültség
Betápláló áramkör: 600 V megfelel UL 508-CM
Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
Betápláló áramkör: 600 V megfelel CSA C22.2 No 14
bekapcsolási túláram VA-ban
30 VA (at 20 °C)
tartási áramfogyasztás VA-ban
4,5 VA (at 20 °C)
hőveszteség
1,3 W
vezérlőkör feszültség korlátok
Működési: 0,8...1,15 Uc (at <50 °C)
Kidobás: >= 0,20 Uc (at <50 °C)
csatlakozás típusa
Csavaros csatlakozás 1 kábel 1,5…4 mm2tömör
Csavaros csatlakozás 1 kábel 0,75…4 mm2rugalmas nélkül
Csavaros csatlakozás 1 kábel 0,34…2,5 mm2rugalmas kábelvéggel
Csavaros csatlakozás 2 kábel 1,5…4 mm2tömör
Csavaros csatlakozás 2 kábel 0,75…4 mm2rugalmas nélkül
Csavaros csatlakozás 2 kábel 0,34…1,5 mm2rugalmas kábelvéggel
üzemelési ráta
3600 cikl/óra
jelző áramkör frekvencia
<= 400 Hz
Rögzítés
Lemez vagy panel szerelőkészlettel
Sín
meghúzási nyomaték
0,8…1,3 N.m - mellett csavaros csatlakozás 2. sz. Philips
0,8…1,3 N.m - mellett csavaros csatlakozás O 6 mm-es lemez
0,8…1,3 N.m - mellett csavaros csatlakozás pozidriv No 2
üzemidő
10...20 ms tekercs áramtalanítás és NO nyitás
10...20 ms tekercs feszültség alá helyezés és NO zárás
biztonság megbízhatósági szintje
B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
Mechanikai tartósság
10 Mciklus
elektromos élettartam
0,16 Mciklus 20 A AC-1 Ue mellett <= 690 V
mechanikai hibatűrési képesség
Ütések mágneskapcsoló bekapcsolt, Y irányban: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések mágneskapcsoló bekapcsolt, Z irányban: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések mágneskapcsoló nyit: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések mágneskapcsoló kikapcsolt, Y irányban: 6 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések nyitott kontaktor Z tengelyen: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések érintkezők és elektródák a betáplálástól: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6
Rezgések mágneskapcsoló kikapcsolt, X irányban: 2 Gn vízszintes, 1 Gn függőleges megfelel IEC 60068-2-6
