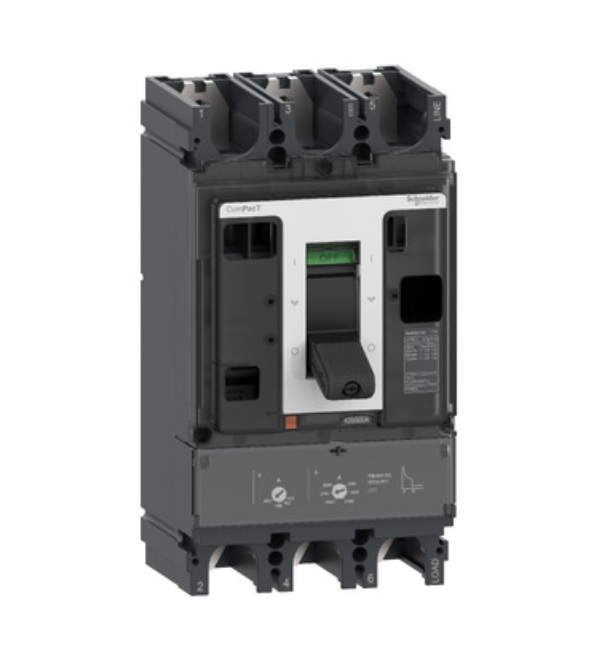

Megszakító ComPacT NSX400F DC, 36 kA 750 VDC, TM-DC kioldóegység, 250 A beállítás, 3P Termékcsalád ComPacT Termék neve ComPacT NSX DC Készülék rövid neve NSX400F DC Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d névleges áramerősség 250 A -40 °C Ue névleges üzemi feszültség 75 V DC Hálózat típusa DC alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 felhasználási kategória AC megszakítási kapacitás 36 kA Icu -24...220 V DC 1 s megfelel IEC 60947-2 36 kA Icu -250 V DC 1 s megfelel IEC 60947-2 36 kA Icu -500 V DC 2 pólus/fázis sorba kötve megfelel IEC 60947-2 36 kA Icu -75 V DC 3 pólus sorbakötve megfelel IEC 60947-2 megszakítási kapacitás F 36 kA 75 V DC kioldóegység megnevezése TM-DC kioldóegység technológia Termikus-mágneses kioldóegység védelmi funkciók LI Vezérlő típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Kiegészítő jellemzőkUi névleges szigetelési feszültség 750 V DC megfelel IEC 60947-2 [Uimp] névleges lökő-feszültség állóság 8 kV megfelel IEC 60947-2 Ics névleges üzemi zárlati megszakítóképesség 36 kA -24...220 V DC megfelel IEC 60947-2 36 kA -250 V DC megfelel IEC 60947-2 36 kA -500 V DC megfelel IEC 60947-2 36 kA -75 V DC megfelel IEC 60947-2 Mechanikai tartósság 5000 ciklus elektromos élettartam 2000 ciklus -75 V In/2 (1 pólus) 1000 ciklus -75 V izzólámpa Rögzítés Síntartó kengyel szerelési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozótüske 45 mm védelem típusa L : for túlterhelés, rövidzárlat és fordított polaritás védelem I : for rövidzár kioldó egység névleges értékek 250 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható [Ir] long-time protection pick-up adjustment range 0,7...1 x In Instantaneous protection pick-up adjustment type Ii Állítható [Ii] instantaneous protection pick-up adjustment range 2.5...5 x In szivárgóáram-védelem Nincs bővítőhelyek száma 6 csatlakozónyílás(ok) Width (W) 140 mm Height (H) 255 mm Depth (D) 110 mm termék súlya 8 kg KörnyezetSzabványok EN/IEC 60947-3 szennyezettségi fok 3 megfelel IEC 60664-1 IP védettségi fok IP40 conforming to MSZ EN 60529 IK védettségi fok IK07 conforming to IEC 62262 Működéshez szükséges környezeti levegő hőmérséklete -25…70 °C Környezeti levegő hőmérséklete a tároláshoz -50…85 °C relatív páratartalom 0…95 % üzemi magasság 0...2000 m hőmérséklettel járó jellemzőromlás nélkül 2500...3600 m csökkenéssel
