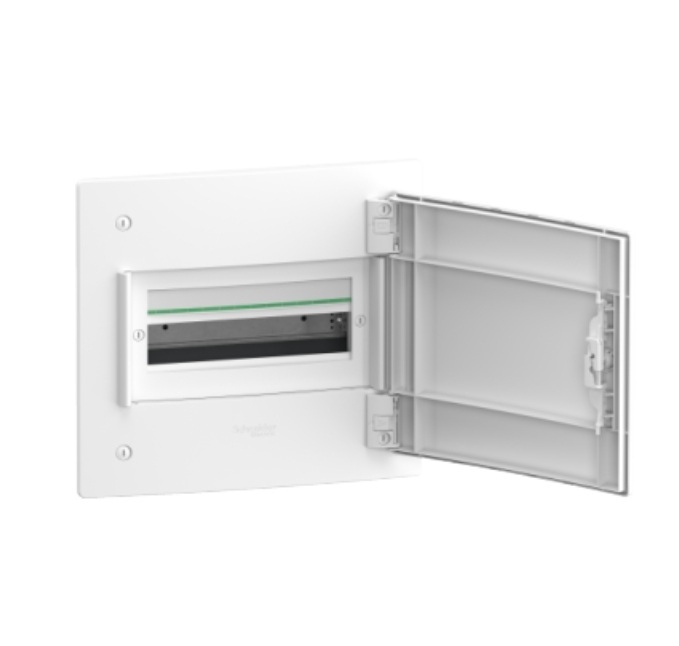

PRISMASET XS Szekrény, teli ajtó, süllyesztett, 1x13 modul, PEN Termékcsalád PrismaSeT Terméknév XS Termék vagy alkatrész típusa Szekrény Burkolat típusa Elosztószekrény szekrény szerelése Süllyesztett Kiegészítő jellemzőkSzélesség Teljes: 396 mm Beágyazott: 366 mm Magasság Teljes: 360 mm Beágyazott: 330 mm Mélység Teljes : 136,5 mm Beágyazott : 86,5 mm belső mélység 80 mm Soronkénti modulszám 13 Sorok száma 1 18 mm-es modulok teljes száma 13 9 mm-es osztások 26 Elektromos szigetelési osztály II. osztály Tartozék 1 azonosító címke 1 címkevédő 2 sorkapocs 1 üres fedlap csík 1 ajtó 1 DIN sín 1 hátsó fedlap előlap típusa Moduláris ajtó típusa Sima A sín típusa Szimmetrikus DIN szerelőlemez leírás Szerelőlemez nélkül teljesítmény disszipáció W-ban 34 W [In] névleges áram 63 A Ui névleges szigetelési feszültség 400 V Kábelbevezetés Kábel vagy cső Kivágott lemezek Eltávolítható fedél A sorkapcsok száma 1 föld mellett 8 kimenők 1 nulla mellett 8 kimenők elosztóblokk kimenők 4 x 16 mm2 + 4 x 10 mm2 esetén föld 4 x 16 mm2 + 4 x 10 mm2 esetén nulla csatlakozás típusa Csavaros csatlakozók (föld) , 4 x 16 mm2 Csavaros csatlakozók (föld) , 4 x 10 mm2 Csavaros csatlakozók (nulla) , 4 x 16 mm2 Csavaros csatlakozók (nulla) , 4 x 10 mm2 Reteszelési lehetőségek leírása Biztonsági kulcs opció szekrény anyaga Hátsó rész: technikai műanyag Szekrény: technikai műanyag Mellső (rotációs hjatás): technikai műanyag Ajtó: technikai műanyag Nettó súly 2,580 kg szín Szekrény: fehér (RAL 9003) Mellső (rotációs hjatás): fehér (RAL 9003) Ajtó: fehér (RAL 9003) Piaci szegmens Lakossági Kis épületek Környezettűzellenállási képesség Bar: 650 °C megfelel IEC 60695-2-11 Szekrény: 650 °C megfelel IEC 60695-2-11 Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11 Ajtó: 650 °C megfelel IEC 60695-2-11 IP védettségi szint IP40 with closed door IK védelmi fokozat IK09 with closed door Túlfeszültségi kategória II Üzemi környezeti levegő hőmérséklet -25…60 °C Szabványok IEC 60670-1 IEC 60670-24 Minőségi címkék IMQ
