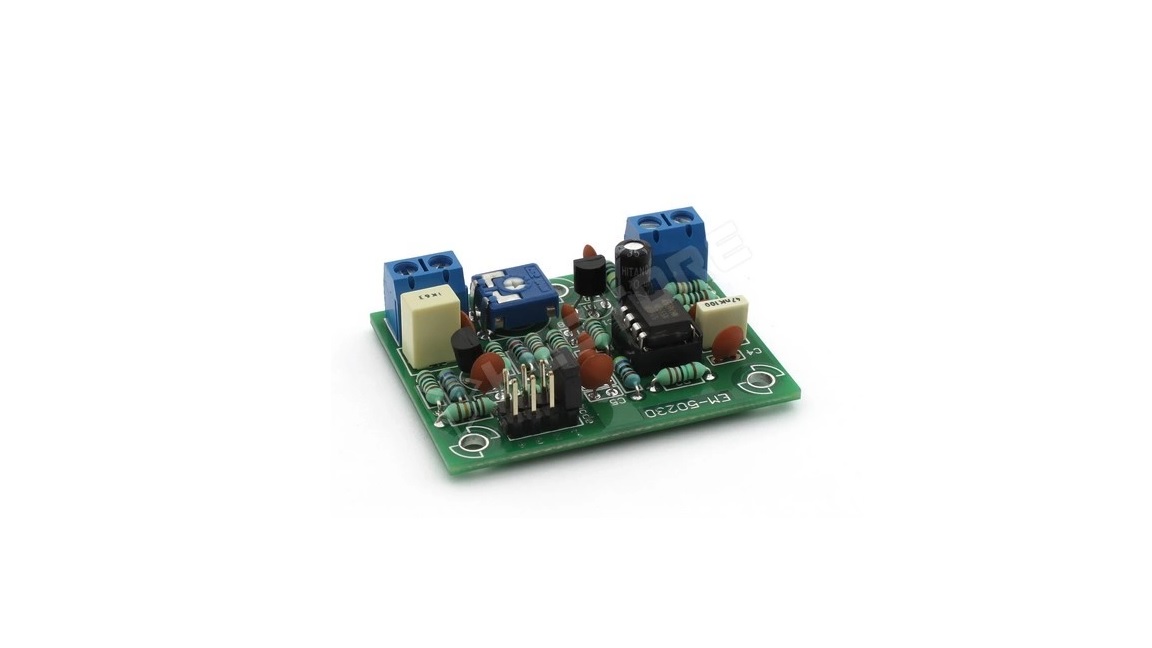

JELGENERÁTOR EM-50230
| Gyártói megnevezés: | EM-50230 (HEKIT-230) |
| Gyártói cikkszám: | 100.320.39 |
| Cikkszám: | HES-10032039 |
Leírás
Ebből a készletből egy meglehetősen egyszerű jelalak generátor építhető, mely felhasználható kisfrekvenciás analóg áramkörök bemérésénél. Az áramkör alapját 555-ös időzítő IC-vel kialakított astabil multivibrátor adja, melyet egy több fokozatú jelalak átalakító követ. Az átalakítóból különböző pontokon kivehető jel egy választó kapcsolón keresztül jut a tranzisztoros végfokozatra, melynél a kimenő amplitúdó egy trimmer potencióméterrel állítható. A jelalak választás eredetileg jumper sorral van megoldva, de ez könnyen átalakítható forgókapcsolósra. A jelalakokban az 555-ös IC alap működéséből fakadó túllövés miatt, ez az áramkör inkább csak egyszerűbb kapcsolások beméréséhez javasolt. Műszaki adatok Nehézségi fok: 2 Elkészítési idő: 30 perc Méretek: 50 × 39 mm Forrasztási pontok: 75 db Tápfeszültség: 9V DC (célszerűen elem) Áramfelvétel: kb. 10 mA Működési frekvencia: kb. 1 kHz Választható jelalakok: négyszög, trapéz, háromszög, szinusz Az összeszereléshez szükséges még: forrasztópáka és ón, oldalcsípő fogó, multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
JELGENERÁTOR EM-50230
A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!
Nincs készletenAdatok
