| Gyártói megnevezés: | INV-SP-ASW-6K-LT-G2 PRO |
| Gyártói cikkszám: | FVCA001 |
| Márka: | SOLPLANET |
| Cikkszám: | SZAL-FVCA001 |

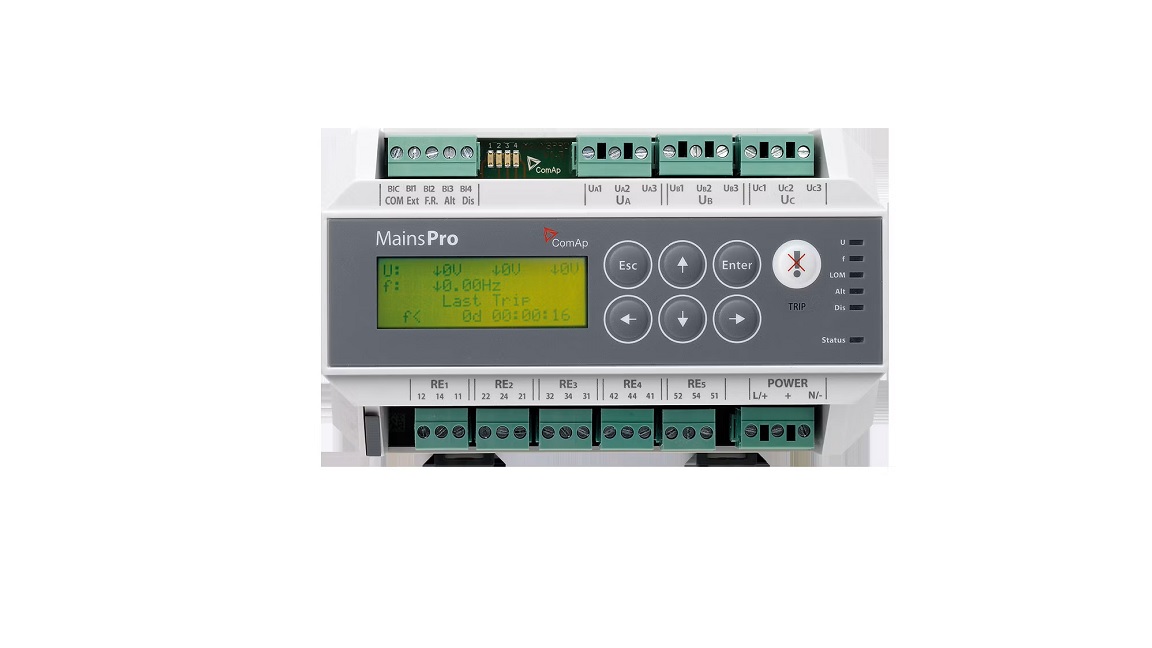

| Megnevezés teljes név: | Hálózatleválasztó relé sziget üzem elleni védelem |
Adatlap
Termékleírás
Védőrelé hálózaton belüli alkalmazásokhoz, mint pl
generátorok, megújuló energiaforrások,
kapcsolt energiatermelés, mikroturbinák stb.
Állítható feszültség, frekvencia és hálózati veszteség
védelem az elosztóhálózat védelmére
és a generátorok
Főbb jellemzők
Valódi RMS mérés
Vektoreltolódás és a frekvenciaváltozás mértéke
(ROCOF) védelem egy egységben
Feszültségszimmetrikus komponensek értékelése
a feszültség aszimmetria meghibásodásának jobb észlelése
A feszültség és a frekvencia kétfokozatú beállítása
védelem (3 fokozatú túlfeszültség védelem)
Állítható késleltetési idő az automatikus hiba törléséhez*
5 relé kimenet szabad hozzárendelése
4 bináris kapcsoló ingyenes hozzárendelése
3 fázisú és 1 fázisú alkalmazások támogatása
Az utolsó 5 utazás rekordja, amely bizonyítékot szolgáltat a betegség okára
utazás
Univerzális tápegység
Szabványos DIN-sínre szerelhető vagy ajtó-
rögzítés (opcionális)
Műszaki adatok
Tápellátási tartomány
8-40 V DC
85-263 V AC
110-370 V DC
Maximális teljesítmény
fogyasztás 8W
Max. Teljesítménydisszipáció 13 W
Tápegység
Üzemi hőmérséklet -20 °C és +70 °C között
Védettség IP20
Hősugárzás 13 W
Üzemeltetési feltételek
Mérés
3 fázisú hálózati feszültséget ad be
Mérés
írja be a True RMS-t
Feszültségtartomány 120-230 V Ph-N
400 V Ph-Ph
Maximális
mért feszültség
340 V Ph-N
600V Ph-Ph
Feszültség pontosság
1% a névleges értéktől (50 Hz-en
±5 %) és 25 °C
1,5 % a kompletten belül
hőmérsékleti tartomány
Mérés
bemeneti impedancia 400 k?
Feszültségmérés
Frekvencia tartomány 40-70 Hz
Frekvencia pontosság 0,1 Hz 40-70 Hz között
Frekvenciamérés
Max váltott
feszültség /
jelenlegi
250 V / 4 A
Max váltott
hatalom
Ellenállás terhelés:
1000 VA AC, 200 W DC
Induktív terhelés
50 VA AC, 25 W DC
Névleges feszültség /
áram relé
Ellenállás terhelés:
250 V / 4 A AC, 200 V / 1 A
24 V / 4 A DC
Induktív terhelés:
250 V / 2 A AC, 200 V /1A
24 V / 3 A DC
Minimális terhelés 1 W / 1 VA Umin > 10 V mellett
Élettartam 105 ciklus
Jelfogó érintkezők
4-es szám elszigetelt
Bemeneti ellenállás 4,2 k?
Zárás/nyitás jelzés 0-2 V DC zárt érintkező
0-36 V DC nyitott érintkező
Bináris bemenetek
Típus Beépített monokromatikus
Felbontás 4 sor × 20 szimbólum
