| Gyártói cikkszám: | ATV320U75N4W |
| Vonalkód: | 3606489548551 |
| Márka: | SCHNEIDER |
| Cikkszám: | S9ATV320U75W |
| Megnevezés teljes név: | FREKVENCIAVÁLTÓ ATV320U75N4W IP66* 7,5KW/400V/3F, KAPCSOLÓ NÉLKÜLI! |

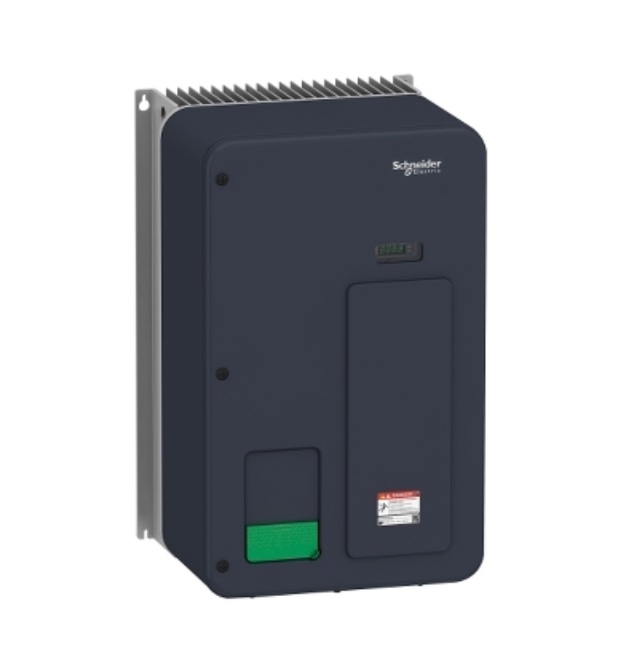

Altivar Machine ATV320 frekvenciaváltó, 7,5kW, 3f, 400VAC, Modbus/CANopen, IP66, szakaszoló kapcsoló nélkül
Termékcsalád
Altivar Machine ATV320
Termék vagy alkatrész típusa
VAV szabályozó
Termékspecifikus alkalmazás
Összetett gépek
Változat
Standard változat
meghajtó formátuma
Enclosed
Rögzítési mód
Kihúzható
Kommunikációs port protokoll
Modbus soros kapcsolat
CANopen, CANmotion
kiegészítő kártya
Kommunikációs modul, CANopen, CANmotion
Kommunikációs modul, EtherCAT
Kommunikációs modul, Profibus DP V1
Kommunikációs modul, Profinet
Kommunikációs modul, Ethernet Powerlink
Kommunikációs modul, Ethernet/IP Explicit
Kommunikációs modul, DeviceNet terepi busz
[Us] névleges betáplálási feszültség
380...500 V -15...20 %
névleges kimeneti áram
17,0 A
motorteljesítmény kW
7,5 kW esetén nagy igénybevétel
motorteljesítmény LE
10 LE
EMC szűrő
Beépített C2 osztályú EMC szűrő
IP védelmi fok
IP66
Kiegészítő jellemzőkDiszkrét bemenet száma
7
diszkrét bemenet típusa
STO safe torque off funkció, 24 V DC, impedancia: 1.5 kOhm
DI1...DI6 logika bemenet, 24 V DC (30 V)
DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
diszkrét bemeneti logika
Pozitív logika (forrás)
Negatív logika (nyelő)
diszkrét kimeneti szám
3
diszkrét kimenet típusa
Nyílt áramszedő DQ+ 0…1 kHz 30 V DC 100 mA
Nyílt áramszedő DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma
3
analóg bemenet típusa
AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit
AI2 bipoláris különbségi feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit
AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más konfigurációs minta), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma
1
analóg kimeneti típusa
Szoftverrel konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit
Szoftverrel konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
relékimenet típusa
Konfigurálható relé logika R1A 1 NO villamos tartósság 100000 ciklus
Konfigurálható relé logika R1B 1 NC villamos tartósság 100000 ciklus
Konfigurálható relé logika R1C
Konfigurálható relé logika R2A 1 NO villamos tartósság 100000 ciklus
Konfigurálható relé logika R2C
maximális kapcsolási áram
Relé kimenet R1A, R1B, R1C mellett rezisztív terhelés, cos phi = 1: 3 A -250 V AC
Relé kimenet R1A, R1B, R1C mellett rezisztív terhelés, cos phi = 1: 3 A -320...460 V DC
Relé kimenet R1A, R1B, R1C, R2A, R2C mellett indukciós terhelés, cos phi = 0,4 és L/R = 7 ms: 2 A -250 V AC
Relé kimenet R1A, R1B, R1C, R2A, R2C mellett indukciós terhelés, cos phi = 0,4 és L/R = 7 ms: 2 A -320...460 V DC
Relé kimenet R2A, R2C mellett rezisztív terhelés, cos phi = 1: 5 A -250 V AC
Relé kimenet R2A, R2C mellett rezisztív terhelés, cos phi = 1: 5 A -320...460 V DC
minimális kapcsolóáram
Relé kimenet R1A, R1B, R1C, R2A, R2C: 5 mA -24 V DC
hozzáférés módszere
Slave CANopen, CANmotion
4 quadrant operation possible
True
aszinkron motor vezérlőprofil
Feszültség/frekvencia arány, 5 pontos
Fluxus vektorvezérlés szenzor nélkül, szabványos
Feszültség/frekvencia arány - energiamegtakarítás, kvadratikus U/f
Flux vector control without sensor - Energy Saving
Feszültség/frekvencia arány, 2 pontos
szinkronmotor vezérlőprofil
Vektorvezérlés szenzor nélkül
Maximum output frequency
0,599 kHz
gyorsítási és lassítási rámpák
Lineáris
U
S
CUS
Meredekség váltás
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection
motorcsúszás-kompenzáció
Automatikus terhelés-független
0...300 %-ig állítható
Nem áll rendelkezésre feszültség/frekvencia arányban (2 vagy 5 pont)
kapcsolási frekvencia
2...16 kHz állítható
4...16 kHz leértékelési faktorral
névleges kapcsolási frekvencia
4 kHz
leállás fékezéssel
By DC injection
Brake chopper integrated
True
fázis áram
26,5 A -3 V (nagy igénybevétel)
18,7 A -525...600 V (nagy igénybevétel)
Maximális bemeneti áramerősség
26,5 A
Maximum output voltage
500 V
látszólagos teljesítmény
16,2 kVA -525...600 V (nagy igénybevétel)
Hálózat frekvenciája
50...60 Hz
Relative symmetric network frequency tolerance
5 %
feltáró vezeték Isc
22 kA
Base load current at high overload
17,0 A
teljesítményveszteség W-ben
Önhűtő: 229,0 W -3 V 4 kHz
With safety function Safely Limited Speed (SLS)
True
With safety function Safe brake management (SBC/SBT)
False
With safety function Safe Operating Stop (SOS)
False
With safety function Safe Position (SP)
False
With safety function Safe programmable logic
False
With safety function Safe Speed Monitor (SSM)
False
With safety function Safe Stop 1 (SS1)
True
With sft fct Safe Stop 2 (SS2)
False
With safety function Safe torque off (STO)
True
With safety function Safely Limited Position (SLP)
False
With safety function Safe Direction (SDI)
False
védelem típusa
Bemeneti védelem: hajtás
Túláram a kimeneti fázisok és a föld között: hajtás
Túlmelegedés elleni védelem: hajtás
Rövidzár-védelem: hajtás
Hővédelem a hajtáson keresztül: hajtás
szélesség
320 mm
magasság
521 mm
Mélység
300 mm
Nettó súly
22,0 kg
átmeneti túlnyomaték
170…200 % motor névleges nyomatéka a hajtáslánc teljesítménye és motor típusa függvényében
KörnyezetMűködési pozíció
Függőleges +/- 10 fok
Terméktanúsítványok
CE
ATEX Cat 3G
NOM 117
GOST
EAC
RCM
KCC
Jelölés
CE
ATEX
UL
CSA
EAC
RCM
Szabványok
IEC 61800-7-201 (CiA 402)
elektromágneses kompatibilitás
Gyors villamos tranziens/impulzus védettség teszt 3A szint conforming to IEC 61000-4-2 3. szint
Gyors tranziens elleni védelem teszt 3A szint conforming to IEC 61000-4-3 3. szint
EMC védelem 4B szint conforming to IEC61000-4-4 1-es szint
1.2/50 µs impulzushullám 3A szint conforming to IEC 61000-4-5 3. szint
Vezetési RF zavarok 3A szint conforming to IEC 61000-4-6 3-as szint
Feszültség/áramimpulzus conforming to IEC 61000-4-12
Environmental class (during operation)
Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)
150 m/s2 at 11 ms
Maximum acceleration under vibrational stress (during operation)
10 m/s2 at 13...200 Hz
Maximum deflection under vibratory load (during operation)
1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)
Class 3K5 according to EN 60721-3
Túlfeszültségi kategória
III
szabályzó hurok
Állítható PID szabályzó
sebességpontosság
+/- 10 % (névleges csúszás) 0.2 Tn - Tn között
Szennyezettségi fokozat
3
Szállításhoz szükséges környezeti levegő hőmérséklete
-25…70 °C
A környezeti levegő hőmérséklete a működéshez
-10…40 °C nélkül
40…60 °C leértékelési faktorral
Tárolási környezeti levegő hőmérséklet
-25…70 °C
