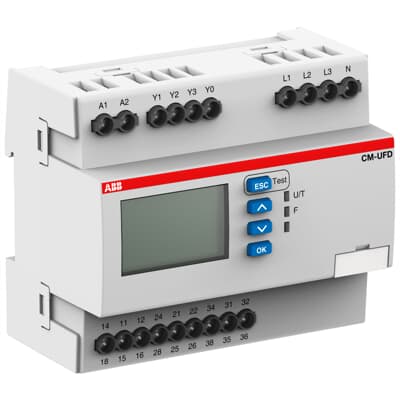

| Gyártói megnevezés: | CM-UFD.M31 |
| Gyártói cikkszám: | 1SVR560730R3401 |
| Szín: | SZÜRKE |
| Márka: | ABB |
| Cikkszám: | ABB-CMUFDM31 |
| Megnevezés teljes név: | Fázisfigyelő relé 3 pólus, 24-240 V* LL= 0-540VAC,LN=0-312VAC |
A CM-UFD.M31 egy többfunkciós hálózati betáplálás ellenőrző relé, amely interfész védelmet biztosít, és a megújuló energiarendszer és a nyilvános hálózat közé kell telepíteni. Ez az innovatív relé garantálja a hálózat stabilitását, és igyekszik megakadályozni az áramszüneteket. Ha a feszültség vagy a frekvencia nagyságaA közcélú hálózat s a megengedett tartományon kívül esik, akkor a készülék állapotot vált, és a megújuló energia rendszert a közcélú hálózatról leválasztja egy leválasztó egységhez (pl. kontaktor, szakaszolókapcsoló vagy megszakító) küldött jellel. Amint a hálózat ismét stabil, a rendszer automatikusan újracsatlakozhat. A CM-UFD.M31 különböző felügyeleti funkciókat kínál, beleértve a túl-/alacsony feszültséget és a túl-/alulfrekvenciát, valamint a frekvenciaváltozás sebességét (RoCoF) és a vektoreltolódás felügyeleti funkciókat, amelyek észlelik a hálózati áramkimaradást. Ez a hálózati betáplálás figyelő relé a VDE-AR-N 4105, VDE-AR-N 4110 és VDE-AR-N 4120 szerint tanúsított.
Funkció:
Túl- és alulfeszültség felügyelet
Megszakított semleges figyelés
Túl- és alulfrekvencia monitorozás
10 perces átlagérték monitorozás
Vektoreltolódás észlelése
ROCOF felügyelet
Mérési tartomány:
0 ... 540 V AC
Névleges vezérlő tápfeszültség (U s ):
24 ... 240 V AC/DC
Kimenet:
3 c/o (SPDT) érintkező
Terminál típusa:
Csavaros csatlakozók
Névleges üzemi áram AC-12 (I e ):
(230 V) 4 A
Névleges üzemi áram AC-15 (I e ):
(230 V) 3 A
Névleges üzemi áram DC-12 (I e ):
(24 V) 4 A
Névleges üzemi áram DC-13 (I e ):
(24 V) 2 A
Minimális kapcsolási kapacitás:
24 V
10 mA
Védettségi fok:
Ház IP20
Terminálok IP20
Szennyezettségi fok:
3
Rövidzárlat elleni védőeszközök:
Kimeneti áramkör NC - F típusú biztosítékok 10 A
Kimeneti áramkör NO - F típusú biztosítékok 10 A
Elektromos tartósság:
AC-12 50000 ciklus
Mechanikai tartósság:
30000000 ciklus
Csatlakozási kapacitás:
Rugalmas érvéghüvellyel 1x 0,25 ... 4,0 mm2
Rugalmas érvéghüvellyel 2x 0,25 ... 0,75 mm2
Rugalmas szigetelt érvéghüvellyel 1x 0,25 ... 4,0 mm2
Rugalmas szigetelt érvéghüvellyel 2x 0,25 ... 0,75 mm2
Rugalmas 1x 0,2 ... 4,0 mm2
Rugalmas 2x 0,2 ... 1,5 mm2
Merev 1x 0,2 ... 6,0 mm2
Merev 2x 0,2 ... 1,5 mm2
Meghúzási nyomaték:
0,5 ... 0,6 N·m
Huzal csupaszítási hossza:
8 mm
Beépítési helyzet:
1 ... 6
Rögzítés DIN sínre:
TH35-7,5 (35 x 7,5 mm-es szerelősín) acc. az IEC 60715 szerint
TH35-15 (35 x 15 mm-es szerelősín) acc. az IEC 60715 szerint
Szabványok:
VDE-AR-N 4105
VDE-AR-N 4110
VDE-AR-N 4120
Műszaki UL/CSA
Csatlakozási kapacitás UL/CSA:
Rugalmas érvéghüvellyel 1x 24-12 AWG
Rugalmas érvéghüvellyel 2x 24-18 AWG
Rugalmas szigetelt érvéghüvellyel 1x 24-12 AWG
Rugalmas szigetelt érvéghüvellyel 2x 24-18 AWG
Rugalmas 1x 24-12 AWG
Rugalmas 2x 24-16 AWG
Merev 1x 24-10 AWG
Merev 2x 24-16 AWG
Meghúzási nyomaték UL/CSA:
4,4 ... 5,3 hüvelyk·lb
