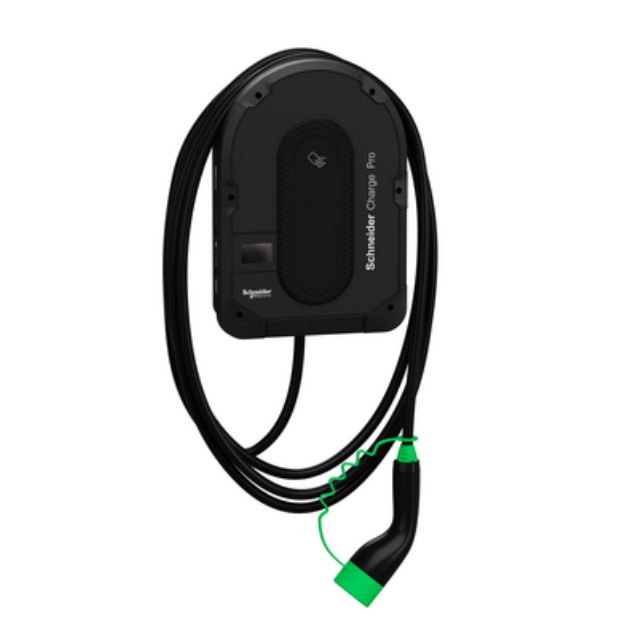

Schneider Charge Pro töltőállomás, 1P-3P, 1xAtt. kábel, 7.4-11-22kW, 16-32A, MID-el Ez a Schneider Charge Pro termék egy falra szerelhető töltőállomás minden olyan elektromos járműhöz, amely megfelel az IEC61851-1 szabványnak. Álló helyzetben is rögzíthető tartóoszlopra, beltéren és kültéren is felszerelhető. Az IP védettségi fokozat IP55. Az IK védelmi fokozat IK10. Az üzemi hőmérséklet -30 °C és 50 °C között van. A töltőállomás 7 méteres beépített töltőkábellel felszerelt, amely a készülék alján található. A névleges kimeneti teljesítmény a termék konfigurálásától függ. 7,4 kW egyfázisú betáplálás esetén, 32 A névleges töltőáramerősséggel, 230 V (220 V - 240 V) alatt, 50/60 Hz-es frekvenciával. Háromfázisú betáplálás esetén 11 kW vagy 22 kW, névleges töltőárama 16 A, illetve 32 A 400 V (380-415 V) alatt, 50/60 Hz frekvenciával. Használható TN-S, TN-C, TT vagy IT 230 földelő rendszerrel. A töltőállomás könnyen telepíthető és üzembe helyezhető. Ajánlott otthoni és a flottás alkalmazásokra is. A méret (szélesség) 292mm × (magasság) 418mm × (mélység) 119mm. A termék tömege 7 kg. Színe fekete (RAL 9005). Beépített védelemmel van ellátva a szivárgóáram ellen (RDC-DD mint szivárgóáram-érzékelő eszköz). Egy MID mérőt, egy Wi-Fi modult és 2 Ethernet interfész modult is beépítetten tartalmaz. Az eSetup segítségével konfigurálható, hogy a töltés indítható legyen szabadon, vagy RFID kártya segítségével. Egy fehér nyomógomb lehetővé teszi a Wi-Fi közvetlen kapcsolat aktiválását, amely ezután a konfigurációhoz az eSetup mobilalkalmazáshoz való csatlakozásra használható. Az egyik LED piros, zöld, kék, fehér és narancssárga között vált, hogy közvetlenül a töltőállomáson jelezze a terhelés állapotát. Az OCPP 1.6J kommunikációs protokoll segítségével csatlakozhat a felügyeleti eszközhöz/harmadik féltől származó felhőhöz. Az otthoni internetes routerhez is csatlakoztatható Wi-Fi vagy RJ45 Ethernet-kábellel. Termékcsalád Schneider Charge Pro Termék neve Schneider Charge Pro Termék vagy alkatrész típusa Töltőállomás pólusok leírása 1P or 3P szerelési mód Falra szerelhető Lábazatra szerelhető szerelési támogatás Lábazat, külön kell rendelni A telepítés típusa Beltéri/kültéri névleges kimeneti teljesítmény 7,4 kW 32 A 230 V 11 kW 16 A 400 V 22 kW 32 A 400 V kimeneti típus Töltőkábel T2 alul 7 m beléptetőrendszer Free access Azonosító kártya MIFARE DESFire EV1 Azonosító kártya MIFARE DESFire EV2 Azonosító kártya MIFARE RFID kártya MIFARE DESFire EV1 RFID kártya MIFARE DESFire EV2 RFID kártya MIFARE Mennyiség készletenként 1 darab tartozékok 1 residual direct current detection device (RDC-DD) Interbus csatlakozás 1 MID meter Interbus csatlakozás 1 Wi-Fi module Interbus csatlakozás 2 Ethernet interface module Interbus csatlakozás 1 iMSU auxiliary contact Interbus csatlakozás védőeszköz típusa Residual direct current detection device (RDC-DD) - 6 mA [Us] névleges betáplálási feszültség 220...240 V AC 50/60 Hz +/- 10 % 380...415 V AC 50/60 Hz +/- 10 % földelési rendszer TT TN-S TN-C IT only between 220 VAC and 240 VAC Bemenetek száma 1 bemenet típusa Auxiliary esetén dinamikus energiamenedzsment NO contact Auxiliary esetén dinamikus energiamenedzsment kiegészítő lemezre van szükség Anti-tripping module esetén dinamikus energiamenedzsment vezérlés típusa 1 fehér nyomógomb helyi jelzés Törtésre: LED (kék) Hibaállapot (ERR): LED (piros) Elérhető: LED (zöld) Indítás-leállítás: LED (fehér) Fenntartott: LED (narancs) Magasság 418 mm Szélesség 292 mm Mélység 119 mm Nettó súly 7,4 kg szín Fekete (RAL 9005)
