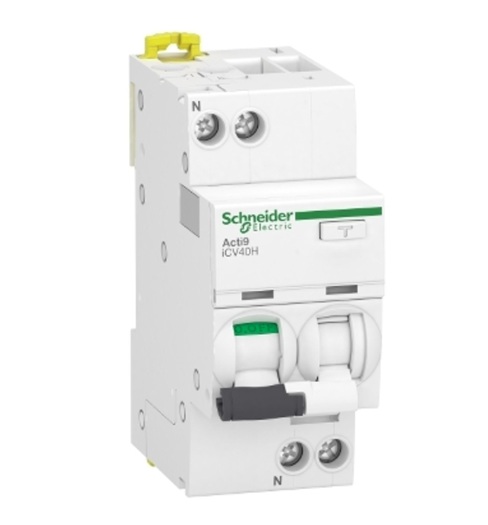

ACTI9 iCV40 Áramvédős kismegszakító, A osztály, 1P+N, B, 10A, 10kA, 30mA Termékcsalád Acti 9 Terméknév Acti9 iCV40 Termék vagy alkatrész típusa Áramvédős kismegszakító túláram-védelemmel Készülék rövid neve iCV40H Készülék alkalmazása Elosztás Pólusok leírása 1P+N védett pólusok száma 1 nulla helyzete Bal [In] névleges áram 10 A Hálózat típusa AC Hálózat frekvenciája 50/60 Hz kioldóegység technológia Termikus-mágneses görbe B földszivárgás érzékenység 30 mA alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 Minőségi címkék OVE VDE EAC Kiegészítő jellemzőkkészülék helye a rendszerben Kimenő Ue névleges üzemi feszültség 230 V AC 50/60 Hz Mágneses kioldási határérték 3...5 x In szivárgóáram kioldási technológia Feszültségfüggetlen Földzárlat elleni védelem késleltetése Pillanatnyi földzárlatvédelmi osztály A típusú megszakítási kapacitás 10000 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 61009-2-1 Ics névleges üzemi zárlati megszakítóképesség 7500 A 75 % x Icn at 230 V AC 50/60 Hz conforming to EN/IEC 61009-2-1 névleges szakító- és teherbíró képesség Idm 6000 A -230 V AC 50/60 Hz megfelel EN 61010 Idm 500 A -230 V AC 50/60 Hz megfelel IEC 61009-2-2 korlátozási osztály 3 megfelel EN/IEC 61009-2-1 [Ui] névleges szigetelési feszültség 400 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 4 kV érintkező helyzetjelző Igen Vezérlés típusa Kapcsoló Helyi jelzés ON/OFF jelzés Hibajelzés Rögzítési mód Klipszes Rögzítő támogatás DIN sín fésűs gyűjtősín és elosztóblokk kompatibilitás Felső vagy alsó: tüske csatlakozási távolság 9 mm fázis és nulla között 9 mm-es osztások 4 magasság 85 mm szélesség 36 mm Mélység 73 mm termék súlya 210 g Szín Fehér Mechanikai tartósság 20000 ciklus Elektromos élettartam 20000 ciklus Reteszelési lehetőségek leírása Lezárható Lakatoló eszköz csatlakozások - terminálok Alagút típusú terminálok felső vagy alsó1…16 mm2 merev Alagút típusú terminálok felső vagy alsó1…10 mm2 rugalmas Vezetékcsupaszítás hossza 14 mm for felső vagy alsó connection Meghúzási nyomaték 2 N.m felső vagy alsó Földzárlat elleni védelem Integrált KörnyezetSzabványok EN/IEC 61009-2-1 Terméktanúsítványok CE IP védettségi szint IP20 conforming to MSZ EN 60529 IP40 (moduláris szekrény) conforming to MSZ EN 60529 szennyezettségi fok 3 túlfeszültségi kategória III conforming to IEC 60364-4-41 elektromágneses kompatibilitás 8/20 µs impulzusállóság, 250 A megfelel EN/IEC 61009-1 relatív páratartalom 95 % -55 °C Működési magasság 2000 m A környezeti levegő hőmérséklete működés közben -25…60 °C Tárolási környezeti levegő hőmérséklet -40…85 °C
