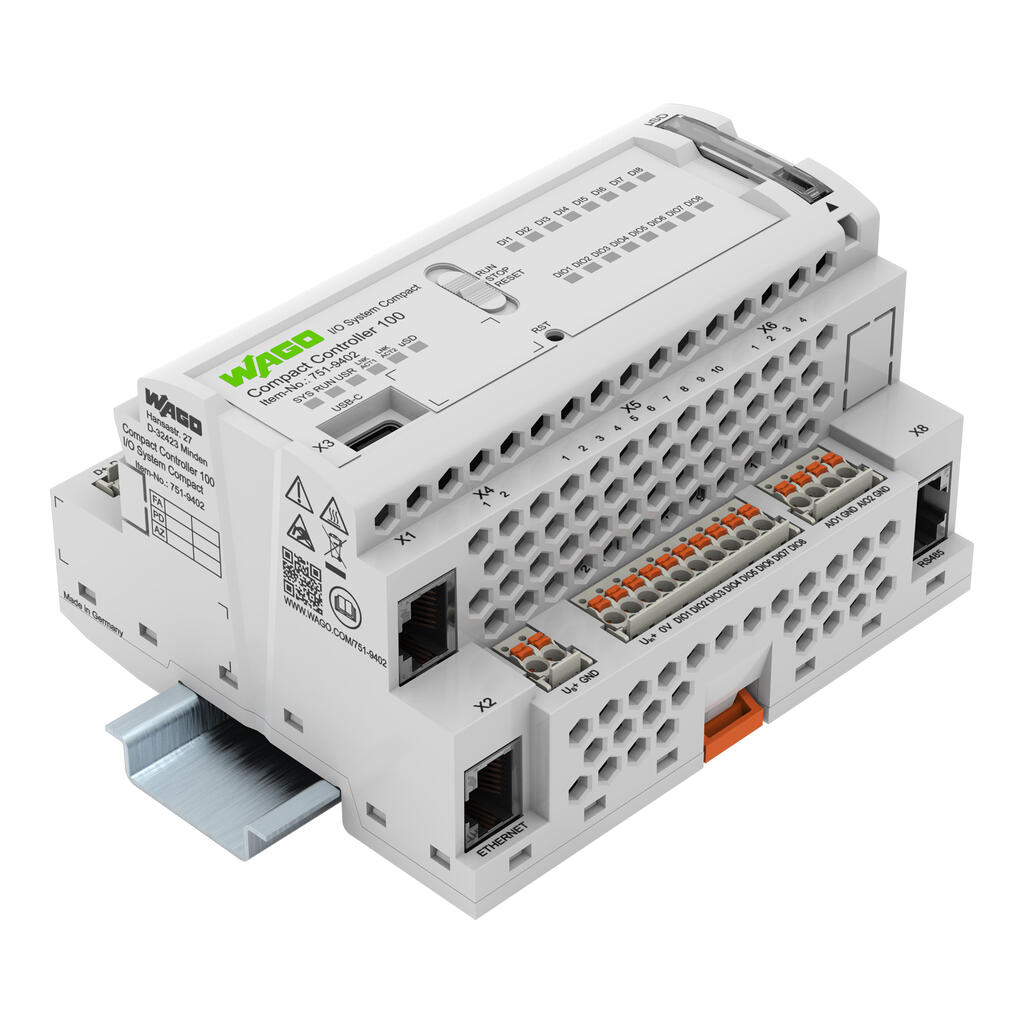

Kompakt vezérlő 100; 8DI 8DIO 2AI 2AIO 2NI/PT 2RS485; 2 x ETHERNET; SD Cikkszám 751-9402 Műszaki adatok Kommunikáció Modbus (TCP, UDP) EtherCAT® Master EtherNet/IPTM Adapter (slave) EtherNet/IPTM Scanner Modbus® RTU OPC UA Server/Client OPC UA Pub/Sub (can be installed later) MQTT RS-485-interfész BACnet/IP, további licenc szükséges Telekontrol protokollok (további licenc szükséges az eszköszhöz) ETHERNET protokollok DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH Telekontrol protokollok IEC 60870-5-101/-103/-104 (további licenc: slave vagy master) IEC-61850 (további licenc: Kliens 300) DNP3 (további licenc: Slave vagy Master 300) Vizualizáció Web-Visu Operációs rendszer Valós idejű Linux (RT-preemptív kiegészítéssel - idő és prioritás alapján adja a jogosultságot a taszkoknak) CPU 2 x Cortex A7; 650 MHz Programozás az IEC 61131-3 szerint Instrukciós lista (IL) Létradiagram (LD) Continuous Function Chart (CFC) Strukturált szöveg (ST) Lefutó vezérlés (SFC) Programozási környezet CODESYS V3.5 Node RED Konfigurációs lehetőségek CODESYS V3.5 ETHERNET beállítások Web-alapú menedzsment WAGOupload WAGO Solution Builder Baud ráta 10/100 Mbit/s Adatátviteli közeg (kommunikáció/terepibusz) Csavart érpár S-UTP; 100 ?; Cat. 5; max. 100 m vezetékhossz Fő memória (RAM) 512MB Belső memória (flash) 4096MB Nem illékony hardver memória 128kbyte Programmemória 32 MB Adatmemória 128 MB Nem illékony szoftver memória 128,kbyte Memóriakártya típusa mikroSD egészen 32 GB-ig (a megadott tulajdonságok csak a WAGO memóriakártyájának használata esetén garantáltak) Memóriakártya nyílás Push-push mechanizmus Indikátorok LED (SYS, RUN), red/green: System status; LED (USR), red/green: User-programmable status (accessible via CODESYS library); LED (µSD), orange: microSD card status; LED (LNK/ACT), green: Network connection status via ports 1 … 2; LED (DI1 … 8), green: Status of inputs; LED (DO1 … 8) green: Status of inputs and outputs Vezérlések Működtető switch (RUN, STOP, RESET); reset gomb Interfészek (USB) 1 × USB Type-C interface Tápfeszültség (rendszer) 24 VDC (-15 … +20 %); dugaszolható csatlakozáson keresztül (picoMAX® 3.5; Push-in CAGE CLAMP® csatlakozás) Current consumption (system) max. 600mA Tápfeszültség (terepi) 24 VDC (-15 … +20 %); dugaszolható csatlakozáson keresztül (picoMAX® 3.5; Push-in CAGE CLAMP® csatlakozás) Field current consumption max. (digital outputs) Uin+ 4 000mA Szigetelés 500 V (DC 1 min., a rendszer és a terepi szint között) Technical Data (Inputs/Outputs) Csatlakozástechnikai adatok Csatlakozástechnika: kommunikáció/terepibusz Modbus (TCP, UDP): 2 x RJ-45; RS-485-interfész: 1 x RJ-45; RS-485-interfész: 1 x Anyacsatlakozó, 4 pólusú; Push-in CAGE CLAMP® Csatlakozástechnika: rendszertáp 1 x Anyacsatlakozó, 2 pólusú; Push-in CAGE CLAMP® Csatlakozástechnika: terepi tápellátás 2 x Anyacsatlakozó, 10 pólusú; Push-in CAGE CLAMP® Csatlakoztatható vezetékek anyagai Réz Tömör vezeték 0,2 … 1,5 mm2 / 24 … 14 AWG Finom elemi szálas vezeték 0,2 … 1,5 mm2 / 24 … 14 AWG Csupaszolási hossz 8 … 9 mm / 0.31 … 0.35 inch Geometriai adatok Szélesség 108 mm / 4.252 inch Magasság 90 mm / 3.543 inch Mélység a DIN kalapsín felső részétől 55 mm / 2.165 inch
