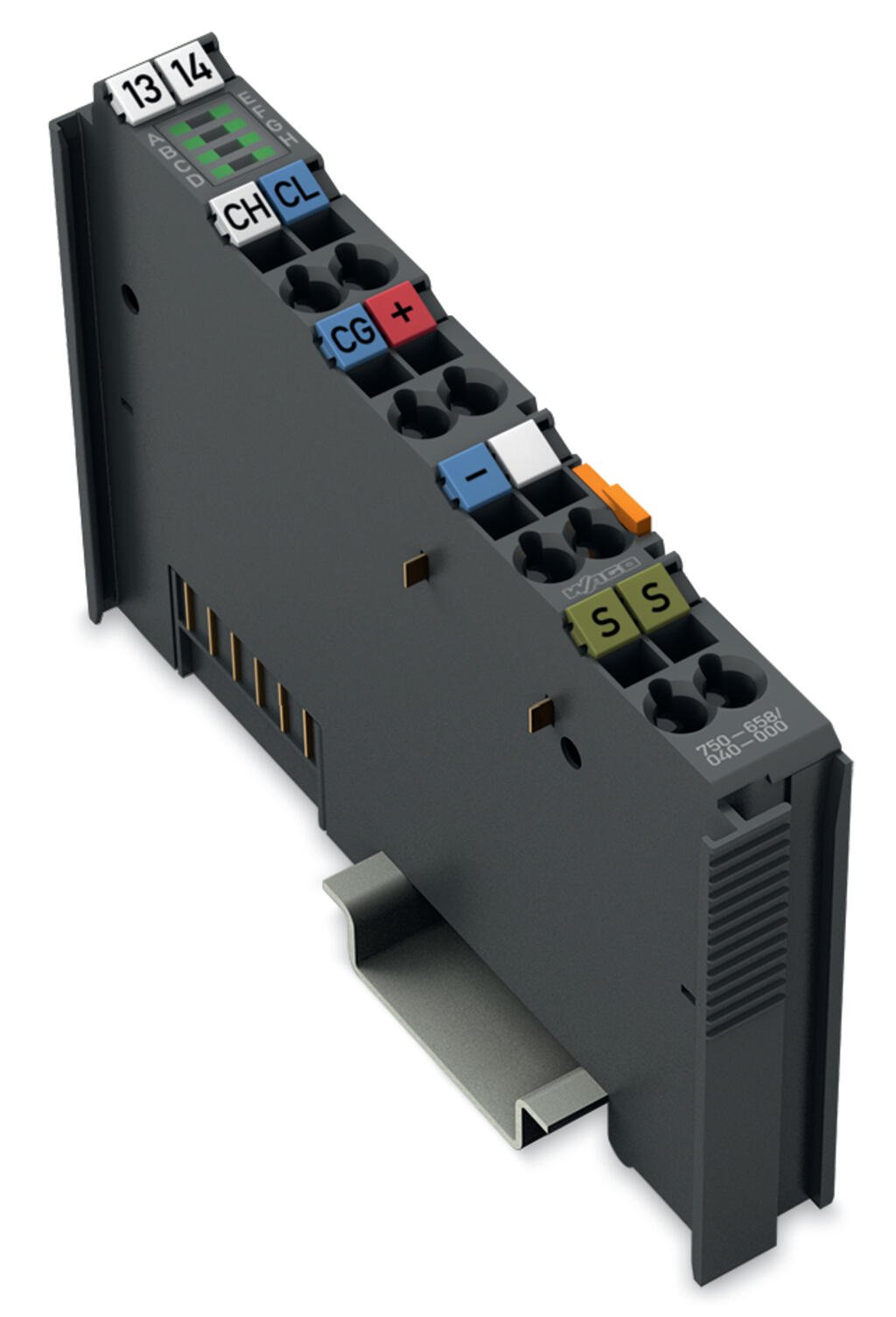

CAN Gateway; Extrém Cikkszám 750-658/040-000 Műszaki adatok Eszköz specifikus Működési módok: Sniffer mode, transparent mode, mapped mode Bemenetek száma 1 (CAN interfész) Átviteli módok 10 kbit/s; 20 kbit/s; 50 kbit/s; 125 kbit/s; 250 kbit/s; 500 kbit/s; 800 kbit/s (automatikus baud ráta); adattípusok: a 2.0 A standard szerint (11-bit ID); a 2.0 B bővítmény szerint (29-bit ID) Adat szélesség Konfigurálható 8, 12, 16, 20, 24, 32, 40, 48 byte-ra; beleértve a vezérlés/státusz byte-ot is Tápfeszültség (rendszer) 5 VDC; adatérintkezőn keresztül Energiafogyasztás (5 V rendszerellátás) 50mA Tápfeszültség (terepi) 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással); A névleges érték csökkenését figyelni kell! Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) 15mA Méretezési túlfeszültség 1 kV Indikátorok LED (A, B, F) red/green: CAN status, CAN-Rx, CAN-Tx; LED (E) green: local data bus RUN; LED (H) red: Int. Error Bejövő áthidalók száma 2 Kimenő áthidalók száma 2 Áramterhelhetőség (tápsín érintkezőkkel) 10A Teljesítménycsökkenés Teljesítménycsökkenés (tápfeszültség): környezet hőmérséklete laboratóriumi körülmények között: (-25 … +30 %); -40 … +55 °C esetén: 24 V (-25 … +20 %); +55 … +70 °C esetén: 24 V (-25 … +10 %); alacsonyabb határérték valamennyi hőmérséklettartomány esetén: -27,5 % (15 % maradék feszültségingadozással) Csatlakozástechnikai adatok Csatlakozástechnika: bemenetek/kimenetek 7 x CAGE CLAMP® Csatlakoztatható vezetékek anyagai Réz Csatlakozás típusa Bemenetek/kimenetek Tömör vezeték 0,25 … 2,5 mm2 / 24 … 14 AWG Finom elemi szálas vezeték 0,25 … 2,5 mm2 / 24 … 14 AWG Csupaszolási hossz 8 … 9 mm / 0.31 … 0.35 inch Geometriai adatok Szélesség 12 mm / 0.472 inch Magasság 100 mm / 3.937 inch Mélység 67,8 mm / 2.669 inch Mélység a DIN kalapsín felső részétől 60,6 mm / 2.386 inch
