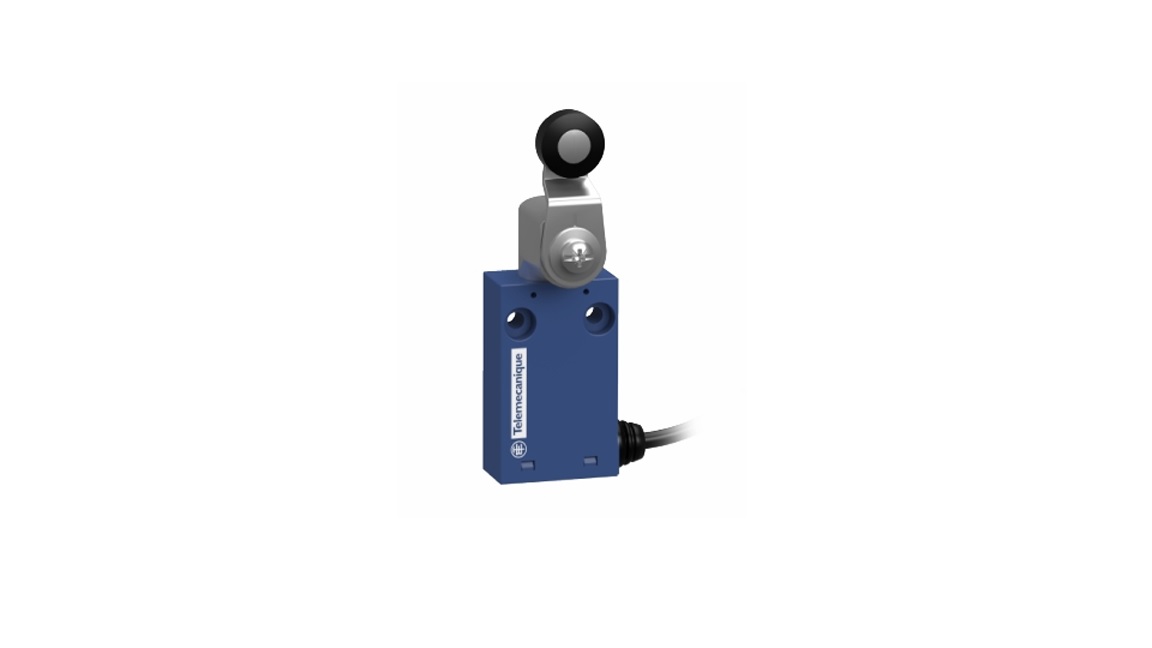

Végálláskapcsoló görgős kar 1NO+1NC

Gyártói cikkszám: XCMN2115L1
Márka: SCHNEIDER
Cikkszám: S9XCMH2115L1
Megnevezés teljes név: Végálláskapcsoló görgős kar 1NO+1NC

Leírás

Fő
Termékválaszték Telemecanique végálláskapcsolók XC Standard
Sorozatnév Szabványos formátum
Termék vagy komponens
típus
Végálláskapcsoló
Az eszköz rövid neve XCMH
Érzékelő kialakítás Miniatűr
Testtípus Fix
Fej típusa Forgófej
Anyaga Műanyag
Test anyaga műanyag
Fej anyaga Zamak
Rögzítési mód a test által
A működés mozgása
fej
Forgó
Meghajtás típusa Rugóvisszatérítésű görgőkar termoplasztikus
Megközelítés típusa Oldalirányú megközelítés, 2 irány
Pólusok száma 2
Kapcsolatok típusa és
összetétel
1 NC + 1 NO
Érintkezési művelet Snap művelet
Kiegészítő
Nyomvonalak 24/31 mm
Kapcsolóműködtetés 30°-os bütyökkel
Elektromos csatlakozás Fix kábel
Kábel hossza 1 m
Kábel összetétele 4 x 0,34 mm2
Huzalszigetelő anyag PvR
Érintkezők szigetelése Zb
Pozitív nyitás -val
Pozitív nyitóerő 0,5 N
Minimális kioldási erő 0,1 N
Maximális működtetési sebesség 1,5 m/s
Az érintkezőkód jelölése C300, AC-15 (Ue = 240 V), Ie = 0,75 A az IEC 60947-5-1 A függelék szerint
R300, DC-13 (Ue = 250 V), Ie = 0,1 A az IEC 60947-5-1 A függeléknek megfelelően
[Ui] 300 V névleges szigetelési feszültség (3. szennyezettségi fok), az UL 508 szerint
300 V (3. szennyezettségi fok) az IEC 60947-5-1 szabványnak megfelelően
300 V (3. szennyezési fokozat) a CSA C22.2 14. sz.
Maximális ellenállás a kapcsokon 25 MOhm, megfelel az IEC 60255-7 szabvány 3. kategóriájának
[Uimp] névleges impulzusálló feszültség 4 KV az IEC 60664 szabványnak megfelelően
4 kV az IEC 60947-1 szabványnak megfelelően
Rövidzárlat elleni védelem 6 A patronos biztosíték, gG típusú
Elektromos tartósság 5000000 ciklus, DC-13, 120 V, 1 W, működési sebesség <60 cyc/mn, terhelési tényező: 0,5
megfelel az IEC 60947-5-1 C függeléknek
5000000 ciklusok, DC-13, 24 V, 3 W, működési sebesség <60 cyc/mn, terhelési tényező: 0,5
megfelel az IEC 60947-5-1 C függeléknek
5000000 ciklus, DC-13, 48 V, 2 W, működési sebesség <60 cyc/mn, terhelési tényező: 0,5
megfelel az IEC 60947-5-1 C függeléknek
Mechanikai tartósság 5000000 ciklus
Szélesség 30 mm
Magasság 94 mm
2
Mélysége 16 mm
Nettó tömeg 0,1 kg
Környezet
Ütésállóság 25 gn 18 ms-ig, megfelel az IEC 60068-2-27 szabványnak
Rezgésállóság 5 gn (f= 10…500 Hz) megfelel az IEC 60068-2-6 szabványnak
IP védettségi fokozat IP66 megfelel az IEC 60529 szabványnak
IP67 megfelel az IEC 60529 szabványnak
IK védelmi fokozat IK04, megfelel az IEC 62262 szabványnak
Áramütés elleni védelmi osztály, II. osztály, megfelel az IEC 61140 szabványnak
II. osztály, megfelel az NF C 20-030 szabványnak
Környezeti levegő hőmérséklet üzem közben -25…70 °C
Tárolási környezeti hőmérséklet -40…70 °C
Védő kezelés TC
Terméktanúsítványok CSA[RETURN]UL[RETURN]CCC
Szabványok IEC 60204-1
UL 508
CSA C22.2 14. sz
IEC 60947-5-1
Csomagolási egységek
Csomag egység típusa 1 db
Egységek száma az 1. csomagban 1

  1. csomag Magasság 2.000 cm
  2. csomag Szélesség 12.000 cm
  3. csomag Hossz 12.000 cm
  4. csomag Súly 116.000 g
    Csomag egység típusa 2 S02
    Egységek száma a 2. csomagban 20
  5. csomag Magasság 15 cm
  6. csomag Szélesség 30 cm
  7. csomag Hossz 40 cm
  8. csomag Súly 2,770 kg

Végálláskapcsoló görgős kar 1NO+1NC

SCHNEIDER
S9XCMH2115L1
Online ár:
60 590 Ft / db
Gyártása megszűnt! Csak a MENTAVILL és a beszállító raktárkészletének erejéig rendelhető. A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!

A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!
