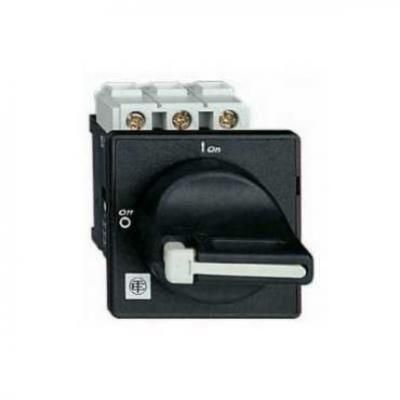

VARIO főkapcsoló 20A komplett 22,5 ajtóra

Szélesség:
60 mm
Magasság:
74 mm
Mélység:
121 mm
Névleges üzemi teljesítmény AC-3, 400 V esetén:
4 kW
Névleges tartós áram Iu:
20 A
Pólusszám:
3
Névleges feszültség:
690 V
Feltételes névleges rövidzárlati áram Iq:
10 kA
Védettség (IP), elülső oldali:
IP65
Kapcsolók száma:
1
Reteszelhető:
igen
Integrált motormeghajtás:
nem
Csatlakozási mód fő áramkör:
csavaros
VÉSZ-KI berendezés kivitel:
nem
Igazoló elem típusa:
rövid fordítható fogantyú
Főkapcsoló kivitel:
igen
Biztonsági kapcsoló kivitel:
nem
Karbantartó-/javító kapcsoló kivitel:
igen
Névleges üzemi teljesítmény AC-23, 400 V esetén:
5.5 kW
Névleges rövididejű áramszilárdság Icw:
0.3 kA
Működtető elem színe:
fekete
Padlóra rögzítésre alkalmas:
nem
Négy-lyukas mellső rögzítésre alkalmas:
nem
Központi mellső rögzítésre alkalmas:
igen
Elosztó beépítésére alkalmas:
nem
Köztes beépítésre alkalmas:
nem
Max. névleges üzemi feszültség Ue AC-nél:
690 V
Motorhajtás opcionális:
nem
Feszültségkioldó opcionális:
nem
Készülék felépítése:
beépítő egység rögzített beépítési technika
Névleges tartós áram AC-21, 400 V:
20 A
Váltókapcsoló kivitel:
nem
Névleges tartós áram AC-23, 400 V esetén:
11 A
Előszerelt kábelezéssel:
nem
Vonalkód:
3389110724912
Szállítói cikkszám:
VBD01

Leírás

Termékcsalád TeSys VARIO
Készülék rövid megnevezése Fő szakaszolókapcsoló
Termék vagy komponens típusa Forgó kapcsolós bontás
Teljesítmény szint Nagy teljesítményű
Pólusok megnevezése 3P
Hálózat típusa AC
Forgatófogantyú szerelési stílus Közvetlenül
Fogantyú színe Fekete
Fogantyú homloklap színe Fekete
Ith konvencionális termikus szabad levegő áram 20 A
Alkalmasság leválasztásra Igen
Készlet tartalma Fekete fogantyú
V01 kapcsolótest
Forgatófogantyús lakat Up to 3 padlocks
Szerelési támogatás Ajtó for forgókar
Szimmetrikus sín for test
Ue névleges üzemi feszültség 690 V AC 50/60 Hz
Uimp névleges lökő-feszültség állóság 8 kV
Ithe konvencionális zárt termikus áram 16 A
Névleges üzemi teljesítmény W-ben 11 kW at 690 V AC-23A
3 kW at 230...240 V AC-3
4 kW at 230 V AC-23A
4 kW at 240 V AC-23A
4 kW at 400...415 V AC-3
5.5 kW at 400 V AC-23A
5.5 kW at 415 V AC-23A
5.5 kW at 500 V AC-3
7.5 kW at 500 V AC-23A
7.5 kW at 690 V AC-3
Szakaszos üzemi osztály 30
Bekapcsolási teljesítmény 200 A at 400 V (AC-21A)
200 A at 400 V (AC-22A)
200 A at 400 V (AC-23A)
Icm névleges rövidzárlat bekapcsolási teljesítmény 1 kA 400 V csúcsáram esetén
Icw névleges rövidzárlati kiállási áram 140 kA 400 V during 1 s
Névleges feltételes rövidzárlati áram 10 kA 400 V - associated fuse 20 A aM
10 kA 400 V - associated fuse 20 A gG
Megszakítási kapacitás 200 kA 400 V AC-21A
200 kA 400 V AC-22A
200 kA 400 V AC-23A
Mechanikus tartósság 100000 ciklus
Elektromos élettartam 100000 cycles on AC-21
30000 cycles on DC-1...5
Csatlakozás típusa Power circuit : screw terminals cable 10 mm^(2) - cable stiffness: solid -
Power circuit : screw terminals cable 6 mm^(2) - cable stiffness: flexible - with cable end
Megszorítási nyomaték Power circuit : 2.1 N.m - on screw terminals
Gondoskodás lakatról Zárható
Jelölés 0 - 1
Alapméretek 60 x 60 mm
Magasság 60 mm
Szélesség 60 mm
Termék súlya 0.215 kg
Szabványok IEC 60947-3
Termékbizonyítványok CCC
CSA
GL
UL
Védőkezelés TC
IP védettségi szint IP20 védőborítással megfelel IEC 60529
IP65
Ütésállóság 30 gn megfelel IEC 60068-2-27
Rezgési ellenállás 1 gn megfelel IEC 60068-2-6
Üzemi környezeti levegő hőmérséklet -20...50 °C
Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1

Letöltések

VARIO főkapcsoló 20A komplett 22,5 ajtóra

SCHNEIDER
S9VBD01
Online ár:
11 190 Ft / db
A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!
