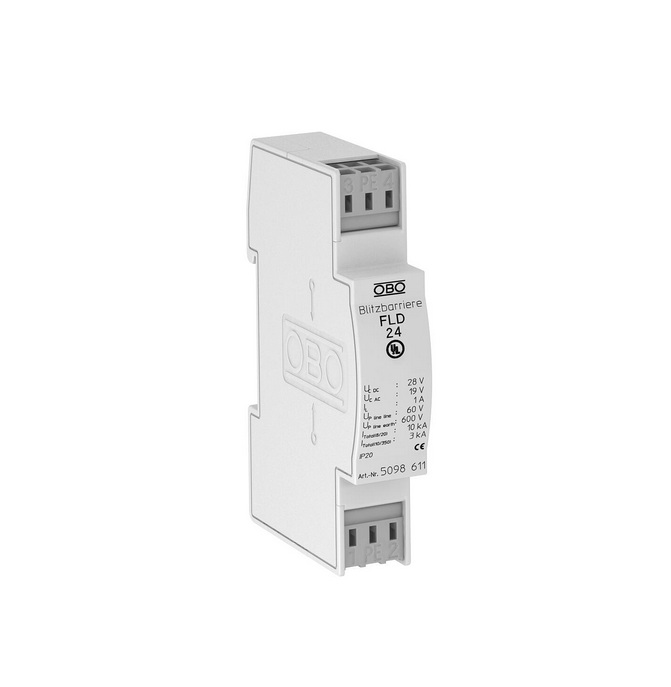

Kombinált védelem földfüggetlen kéteres, 24 V-os alkalmazásokhoz Túlfeszültség-védelem mérés-, vezérlés- és szabályozástechnikai rendszerekhez • Kombinált védelem • Földfüggetlen kéteres rendszerekhez • Kétfokozatú védőkapcsolás • Könnyen beköthető, rugós sorkapcsokkal • Helytakarékos, 17,5 mm-es szélesség • Beépített koordináló induktivitással Alkalmazási terület: elosztóban, 35 mm-es kalapsínen. Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Árnyékolás-csatlakoztatás nem Beiktatási csillapítás (Insertion loss) 3 dB @ 180 kHz dB CO2-lábnyom (GWP) bölcsőtől a kapuig 0,298 kg CO2e / 1 Darab Csatlakozási keresztmetszet, hajlékony, max. 2,5 mm2 Csatlakozási keresztmetszet, hajlékony, min. 0,14 mm2 Csatlakozási keresztmetszet, merev, max. 2,5 mm2 Csatlakozási keresztmetszet, merev, min. 0,14 mm2 Csatlakozási keresztmetszet, többhuzalos, max. 2,5 mm2 Csatlakozási keresztmetszet, többhuzalos, min. 0,14 mm2 Dugaszolórendszer Kapocs Elosztóegység TE (17,5 mm) 1 Engedélyek UL Földelés következőkkel: Kapocs Határfrekvencia 0,18 MHz Kapacitás (ér-ér között) <10 nF Kapacitás (ér-föld között) <1 nF Kategorie Typ 1+2+3 / D1+C2+C1 Legmagasabb tartós feszültség, DC 28 V Levezetőképesség 1,5 kA Lökőfeszültségállóság, ér-ér C2: 5 kV / 2,5 kA (8/20µs) Lökőfeszültségállóság, ér-föld C2: 10 kV / 5 kA (8/20µs) LPZ 0›3 Max. tartós feszültség, AC 19 V Méret 24V AC Névleges áram AC 0,7 A Névleges áram DC 1 A Névleges levezetőképesség (8/20 µs) 5 kA Összes levezetési lökőáram (10/350) D1: 3 kA Összes-levezetőképesség (8/20) 10 kA Pólusszám 2 Robbanásbiztos kivitel nem Soros induktivitás erenként 120 µH ± 20 % SPD az MSZ EN 61643-21 szerint Class I+II+III / D1+C2+C1 Szigetelési ellenállás >1 M? Távjelző érintkező nem Védelmi feszültségszint, ér - ér <60 V Védelmi feszültségszint, ér - föld <600 V Védettség IP20 Vizsgálati szabvány MSZ EN 61643-21
