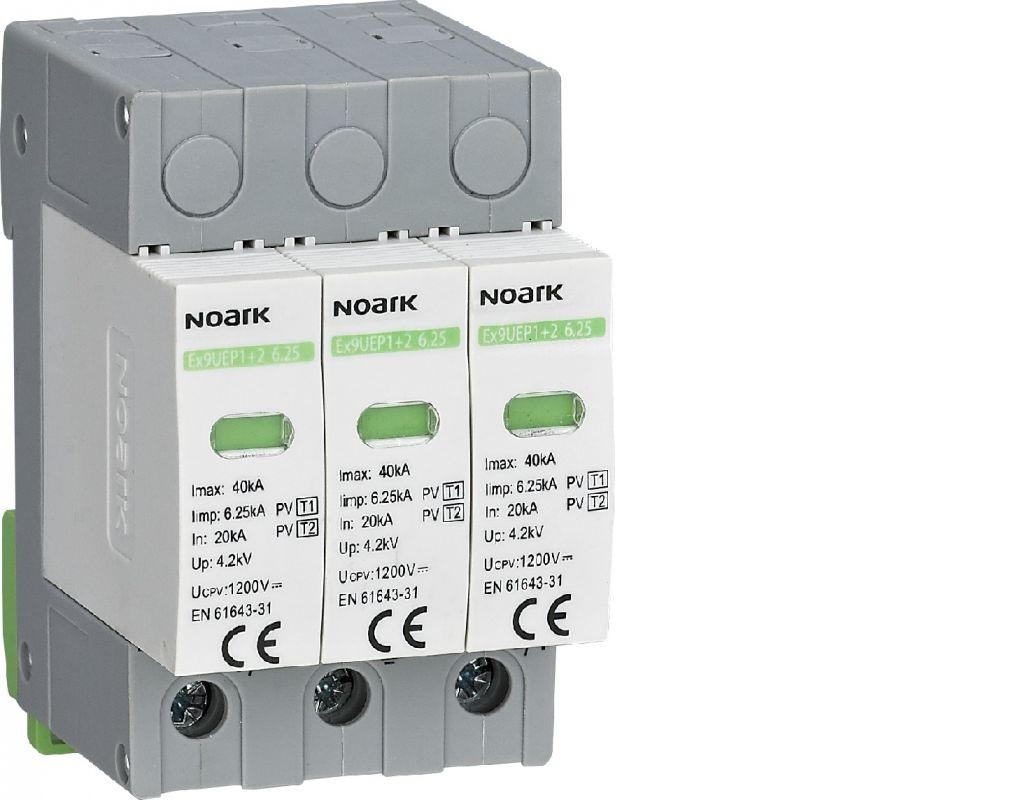

Az Ex9UEP típusú túlfeszültség-levezetőket fotovillamos rendszerek védelmére tervezték. Kialakításuk és gyártásuk az EN 61643-31 szabvány (PV T1+T2 osztály) előírásainak megfelelően történik. Optikai állapotjelző mutatja a varisztormodul elhasználódottsági szintjét. A beépített segédérintkező lehetővé teszi a modul állapotának elektromos jelzését. Az elhasználódott varisztormodul biztonságosan cserélhető a készülék leválasztása nélkül. Nettó súly 0,37 kg További paraméterek - - Építési méret 3 moduláris távolság Védelmi fokozat (IP) IP20-as Energiakoordinált védelmi hatás a végberendezés tekintetében - - Kimerítő - - Jelenlegi oltási képesség követése - kA Integrált tartalék biztosíték - - Villámipulzus-áram (10/350 µs) 6,25 kA Max. PV-feszültség - V Max. vezető keresztmetszet rugalmas (finom-szál) 25 mm2 Max. vezető keresztmetszetű szilárd (szilárd, sodrott) 25 mm2 Max. folyamatos feszültség AC - V Max. folyamatos feszültség DC 1200 V Max. túláramvédő eszköz, párhuzamos csatlakozás (biztosíték) - A Max. túláramvédő eszköz, sorozatcsatlakozás (biztosíték) - A Szerelési módszer DIN sín (felső kalapsín) 35 mm Névleges feszültség AC - V Névleges feszültség DC 1200 V Pólusok száma 3 Túláramvédett feszültség koppintása - - Távoli jelzés - - Jelzés a készüléknél Optikai Specifikus energia (W/R) - kJ/Ohm Rendszerkonfiguráció DC - - Rendszerkonfigurációs IT - - Rendszerkonfiguráció TN - - Rendszerkonfiguráció TN-C - - Rendszerkonfiguráció TN-C-S - - Rendszerkonfiguráció TN-S - - Rendszerkonfiguráció TT - - Rendszer konfiguráció egyéb - - Teszt osztály 1. típus + 2 Feszültségvédelmi szint - kV Feszültségvédelmi szint (DC+ - DC-) - kV Feszültségvédelmi szint (DC+/DC- - PE) - kV Feszültségvédelmi szint L-N - kV Feszültségvédelmi szint L-PE - kV N-PE feszültségvédelmi szint - kV Feszültségkapcsolási szikra rés technológia - -
