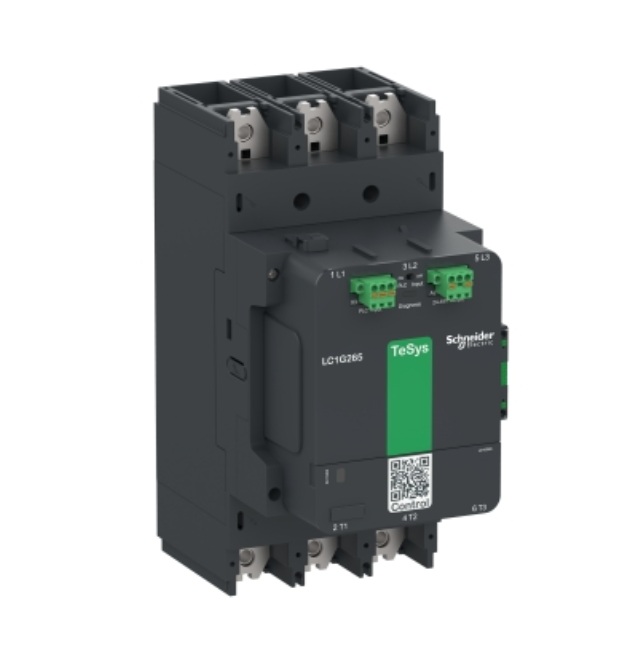

TeSys Giga advanced 3P mágneskapcsoló 330A, AC3, 24-48V AC/DC tekercsfeszültség Termékcsalád Thalassa Termékcsalád TeSys GS Termék vagy alkatrész típusa Megszakító kontaktor Készülék rövid neve LC1K Kapcsoló alkalmazása Power switching Motorvezérlés Használati kategória AC-1 AC-3e AC-4 AC-41 AC-5B AC-6a AC-7A AC-7C AC-8b AC-20A DC-1...5 DC-4 DC-6 Pólusok leírása 3P Ue névleges üzemi feszültség <= 1000 V AC 50/60 Hz <= 460 V DC le névleges üzemi áram 440 A (at <40 °C) at <= 1000 V AC-1 330 A (at <60 °C) at <= 440 V AC-3e vezérlőkör feszültség 24...48 V AC 50/60 Hz 24...48 V DC Vezérlőáramkör feszültséghatárai Működési: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Kidobás: 0.1 Uc Max...0.45 Uc Min (at <60 °C) Kiegészítő jellemzők[Uimp] névleges impulzusállósági feszültség 8 kV Túlfeszültségi kategória III [Ith] hagyományos szabad levegős termikus áram 440 A (at 40 °C) névleges megszakítóképesség 2940 A at 440 V [Icw] névleges rövid idejű áramállóság 2,65 kA - 10 s 1,8 kA - 30 s 1,3 kA - 1 perc 0,9 kA - 3 perc 0,75 kA - 10 perc Kapcsolódó biztosíték névleges értéke 400 A aM at <= 440 V for vészleállító vagy szakaszkapcsoló egyedi bemenetek 250 A aM at <= 690 V for vészleállító vagy szakaszkapcsoló egyedi bemenetek 500 A gG at <= 690 V 600 A UL Type L at <= 600 V átlagos impedancia 0,000144 Ohm [Ui] névleges szigetelési feszültség 1000 V teljesítményveszteség pólusonként 30 W AC-1 - Ith 440 A 16 W AC-3e - Ith 330 A Kompatibilitási kód LC1G Pólusérintkezők összetétele 3 NO Segédérintkezők összetétele 1 NO + 1 NC motorteljesítmény kW 90 kW at 230 V AC 50/60 Hz (AC-4) 160 kW at 400 V AC 50/60 Hz (AC-4) 160 kW at 415 V AC 50/60 Hz (AC-4) 185 kW at 440 V AC 50/60 Hz (AC-4) 200 kW at 500 V AC 50/60 Hz (AC-4) 220 kW at 6 V AC 50/60 Hz (AC-4) 185 kW at 1000 V AC 50/60 Hz (AC-4) 90 kW at 230 V AC 50/60 Hz (AC-3e) 160 kW at 400 V AC 50/60 Hz (AC-3e) 160 kW at 415 V AC 50/60 Hz (AC-3e) 200 kW at 440 V AC 50/60 Hz (AC-3e) 200 kW at 500 V AC 50/60 Hz (AC-3e) 220 kW at 6 V AC 50/60 Hz (AC-3e) 185 kW at 1000 V AC 50/60 Hz (AC-3e) 90 kW at 230 V AC 50/60 Hz (AC-41) 160 kW at 400 V AC 50/60 Hz (AC-41) 160 kW at 415 V AC 50/60 Hz (AC-41) 185 kW at 440 V AC 50/60 Hz (AC-41) 200 kW at 500 V AC 50/60 Hz (AC-41) 220 kW at 6 V AC 50/60 Hz (AC-41) 185 kW at 1000 V AC 50/60 Hz (AC-41) motorteljesítmény LE 100 LE at 200/208 V 60 Hz 125 LE at 230/240 V 60 Hz 250 LE at 460/480 V 60 Hz 300 LE at 575/600 V 60 Hz Irms névleges bekapcsolási teljesítmény 3830 A at 440 V Tekercs technológia Beépített kétirányú csúcs korálátozó biztonság megbízhatósági szintje B10d = 400000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 B10d = 3000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 mechanikai tartósság 8 Mcycles inrush power in VA (50/60 Hz, AC) 540 VA inrush power in W (DC) 380 W hold-in power consumption in VA (50/60 Hz, AC) 17,9 VA hold-in power consumption in W (DC) 6,4 W üzemidő 40...70 ms zárul 15...50 ms nyitás üzemelési ráta 600 cikl/h AC-3e 600 cikl/h AC-4 300 cikl/h AC-1 150 cikl/h AC-41 csatlakozás típusa Betápláló áramkör: csupasz kábelcsatlakozók 2 - busbar cross section: 32 x 10 mm Betápláló áramkör: M10 érintkezőcsap átvezető csatlakozóval 1 185 mm2 Betápláló áramkör: réz oszlop Vezérlő áramkör: benyomható 1 0,2…2,5 mm2 - cable stiffness: tömör sodrott kábelvég nélkül Vezérlő áramkör: benyomható 1 0,25…2,5 mm2 - cable stiffness: rugalmas kábelvéggel Vezérlő áramkör: benyomható 2 0,5…1,0 mm2 kábelvéggel Vezérlő áramkör: benyomható 0,75…2,5 mm2 - cable stiffness: tömör sodrott kábelvég nélkül Vezérlő áramkör: benyomható 0,75…2,5 mm2 - cable stiffness: rugalmas kábelvéggel csatlakozási távolság 45 mm Rögzítő támogatás Lemez vagy panel szerelőkészlettel Szabványok EN/IEC 60947-4-2 EN/IEC 60947-5-1, DIN VDE 0660 200-as rész UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-5-1 JIS C 4520 IEC 60337-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ Terméktanúsítványok CCC CCC cULus 508 EAC CE UKR EU-RO-MR by DNV-GL meghúzási nyomaték 35 N.m magasság 290 mm Szélesség 140 mm Mélység 226 mm Nettó súly 7,8 kg KörnyezetIP védettségi fokozat IP2X előlap fedéllel megfelel MSZ EN 60529 IP2X előlap fedéllel megfelel VDE 0106-1 Üzemi környezeti levegő hőmérséklet -25…60 °C Tárolási környezeti levegő hőmérséklet -60…80 °C Mechanikai robusztusság Rezgések 5…300 Hz 2 gn egyenletes gyorsulás contactor open Rezgések 5…300 Hz 4 gn egyenletes gyorsulás contactor closed Ütések 10 konstans gyorsuláással 11 ms contactor open Ütések 15 gn konstans gyorsulás 11 ms contactor closed Szín Sötétszürke Védőkezelés TH kérésre engedélyezhető környezeti levegő hőmérséklet az eszköz körül -40…70 °C Uc-nél 20 oC-on
