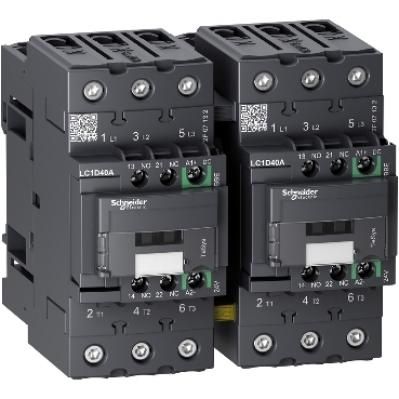

Tesys D irányváltó kontaktor green- 3P 440V 38A 24VDC

átlagos impedancia:1.5 mOhm -50 Hz - Ith 60 A esetén főáramkör|Icw névleges rövidzárlati kiállási áram:100 A 1 s jelző áramkör,120 A 500 ms jelző áramkör,140 A 100 ms jelző áramkör,320 A <= 40 °C 10 s főáramkör,720 A <= 40 °C 1 s főáramkör,72 A <= 40 °C 10 perc főáramkör,165 A <= 40 °C 1 perc főáramkör|kiegészítő érintkező összetétel:1 NO + 1 NC|meghúzási nyomaték:vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval O 6 mm-es lemez,vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips,főáramkör : 8 N.m - mellett EverLink BTR csavaros csatlakozók - kábel 25...35 mm2 hexagonális 4 mm,főáramkör : 5 N.m - mellett EverLink BTR csavaros csatlakozók - kábel 1...25 mm2 hexagonális 4 mm|motorteljesítmény kW:11 kW -220...230 V AC 50/60 Hz,22 kW -500 V AC 50/60 Hz,30 kW -660...690 V AC 50/60 Hz,18.5 kW -380...400 V AC 50/60 Hz,22 kW -415...440 V AC 50/60 Hz|pólus érintkező összetétel:3 NO|szerelőtartó:lemez,sín|termék neve:TeSys D Green|termékbizonyítvány:UL,CSA,CCC,EAC,KC|Ue névleges üzemi feszültség:690 V AC 25...400 Hz esetén főáramkör|Uimp névleges lökő-feszültség állóság:6 kV megfelel IEC 60947|üzemidő:55...65 ms zárul,20...120 ms nyitás (date code >= 17221),20...80 ms nyitás (date code >= 18011)|vezérlőkör feszültség:24 V DC|felhasználási kategória:AC-1,AC-3|Irms névleges bekapcsolási teljesítmény:800 A -440 V esetén főáramkör megfelel IEC 60947,140 A AC esetén jelző áramkör megfelel IEC 60947-5-1,250 A DC esetén jelző áramkör megfelel IEC 60947-5-1|kapcsolt biztosíték méretezés:80 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör,80 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör,10 A gG esetén jelző áramkör megfelel IEC 60947-5-1|készülék rövid megnevezése:LC2D|reteszelés típusa:mechanikus|szabványok:EN/IEC 60947-5-1,EN/IEC 60947-4-1,UL 60947-4-1,CSA C22.2 No 60947-4-1|védőfedél:-val, -vel|vezérlő áramkör típus:DC DC alacsony fogyasztás|biztonság megbízhatósági szintje:B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1,B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1|csatlakozás típusa:vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,főáramkör : EverLink BTR csavaros csatlakozók 1 kábel 1...35 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,főáramkör : EverLink BTR csavaros csatlakozók 1 kábel 1...35 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,főáramkör : EverLink BTR csavaros csatlakozók 1 kábel 1...35 mm2 - kábel merevsége: szilárd - nélkül kábel végződés,főáramkör : EverLink BTR csavaros csatlakozók 2 kábel 1...25 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,főáramkör : EverLink BTR csavaros csatlakozók 2 kábel 1...25 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,főáramkör : EverLink BTR csavaros csatlakozók 2 kábel 1...25 mm2 - kábel merevsége: szilárd - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm2 - kábel merevsége: flexibilis - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm2 - kábel merevsége: flexibilis - -val, -vel kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm2 - kábel merevsége: szilárd - nélkül kábel végződés,vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm2 - kábel merevsége: szilárd - nélkül kábel végződés|mágneskapcsoló alkalmazás:motorvezérlés,ellenálló töltés|mechanikai tartósság:6 Mcycles (date code >= 17221)|pólusok megnevezése:3P|termék vagy komponens típusa:irányváltó mágneskapcsoló|termékcsalád:TeSys|üzemelési ráta:3600 cikl/h -<= 60 °C|elektromos élettartam:2 Mcycles 40 A AC-3 <= 440 V (date code >= 17221),700000 ciklus 60 A AC-1 <= 440 V (date code >= 17221),50000 ciklus AC-4 <= 440 V (date code >= 17221)|eszköz bemutatása:gyárilag összeszerelt irányváltó erősáramú gyűjtősínnel|Ith konvencionális termikus szabad levegő áram:60 A -<= 60 °C esetén főáramkör,10 A -<= 60 °C esetén jelző áramkör|le névleges üzemi áram:60 A (<= 60 °C) -<= 440 V AC-1 esetén főáramkör,40 A (<= 60 °C) -<= 440 V AC-3 esetén főáramkör|névleges megszakítóképesség:800 A -440 V esetén főáramkör megfelel IEC 60947|teljesítményveszteség pólusonként:5.4 W AC-1,2.4 W AC-3|túlfeszültség kategória:III|Ui névleges szigetelési feszültség:690 V esetén főáramkör megfelel IEC 60947-4-1,690 V esetén jelző áramkör megfelel IEC 60947-1
