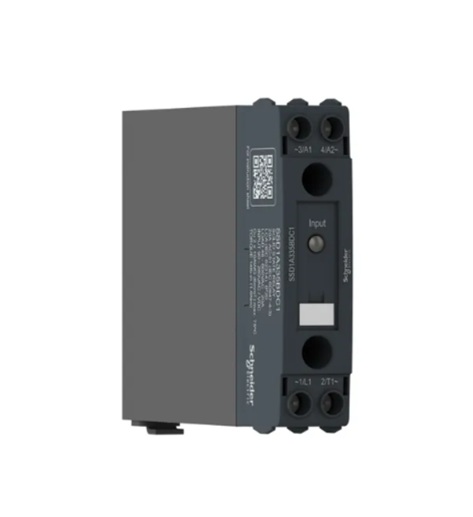

Harmony SSD szilárdtest relé, DIN sínes, 1 fázisú, kimenet: 48…600VAC, 20 A, vezérlőfeszültség: 90…280 VAC/VDC Termékcsalád Harmony Solid State Relays Termék vagy alkatrész típusa Modular DIN rail relay Készülék rövid neve SSL csatornák száma 1 Number of phases Kétfázisú kiegészítő funkció Relé konfiguráció rögzítő tartó 35 mm szimmetrikus DIN sín megfelel IEC 60721-3-3 rated current 20 A output switching mode Nulla feszültségváltás Kiegészítő jellemzőkoperating frequency 47...53 Hz névleges üzemmód Szünetmentes kimeneti feszültség 48...600 V AC control circuit voltage 90...280 V AC/DC meghúzási nyomaték 1,5...1,7 N.m esetén vezérlő bemenet / tesztgomb 13...15 lb.in esetén vezérlő bemenet / tesztgomb 1,5...1,7 N.m esetén terhelési kimenet 13...15 lb.in esetén terhelési kimenet csatlakozás típusa Csavaros bekötések, clamping connection capacity:1...4 mm2, AWG 18...AWG 13 for bemenet Csavaros bekötések, clamping connection capacity:1...6 mm2, AWG 18...AWG 12 for 1. kimenet dielektromos szilárdság 4 kV AC esetén bemeneti teljesítmény 4 kV AC esetén bemenet kimenet rated impulse withstand voltage 6 kV esetén bemeneti teljesítmény 6 kV esetén bemenet kimenet szigetelési ellenállás 1000 mOhm -500 V DC helyi jelzés LED (zöld) for vezérlőszó fogadva pick-up voltage 90 V AC/DC bekapcsolás drop-out voltage 5 V AC/DC kikapcsolás input current range 6…10 mA solid state switching type Nulla feszültségváltás Terhelési áram 0,2…20 A transient overvoltage 1200 V bekapcsolási túláram 300 A at 60 Hz feszültségledobás <1,3 V be-ki-re motor controller rating 0,37 kW/0,5 LE -125...250 V AC 1,12 kW/1,5 LE -240 V AC 2,24 kW/3 LE -48 V AC elektromágneses kompatibilitás Elektroszatikus kisütés védelem teszt 6 kV B kritérium érintkező kisülés megfelel IEC 61000-4-2 3. szint Elektroszatikus kisütés védelem teszt 8 kV légrés, 4 kV érintkező B kritérium riasztás megfelel IEC 61000-4-2 3. szint Nedves ingadozó hullámok 10 V, 0.15...80 MHz B kritérium 3-as szintű, szabadban megfelel IEC 61000-4-6 3-as szint EMC védelem 2 kV CM, 1 kV DM C kritérium kimenettől megfelel IEC61000-4-4 1-es szint EMC védelem 1 kV közös mód C kritérium bemenettől kimenetig megfelel IEC61000-4-4 1-es szint Gyors tranziens elleni védelem teszt 10 V/m, 80 MHz...1 GHz B kritérium megfelel IEC 61000-4-3 3. szint Gyors tranziens elleni védelem teszt 3 V/m, 1.4...2 GHz B kritérium megfelel IEC 61000-4-3 3. szint Gyors tranziens elleni védelem teszt 1 V/m, 2...2.7 GHz B kritérium megfelel IEC 61000-4-3 3. szint Túlfeszültség ellen védett 1,2/50-8/20 1 kV B kritérium kimenettől vonal - vonal között megfelel IEC 61000-4-5 3. szint Túlfeszültség ellen védett 1,2/50-8/20 2 kV, 5/100 kHz B kritérium kimenettől vonal - vonal között megfelel IEC 61000-4-5 3. szint Túlfeszültség ellen védett 1,2/50-8/20 1 kV B kritérium bemenettől kimenetig vonal - vonal között megfelel IEC 61000-4-5 3. szint Túlfeszültség ellen védett 1,2/50-8/20 2 kV, 5/100 kHz B kritérium bemenettől kimenetig vonal - vonal között megfelel IEC 61000-4-5 3. szint Sugárzott emisszió B típusú környezet DC megtápláláshoz megfelel IEC 60947-4 2-es típus Végvezetett HF zavarok A típusú környezet AC megtápláláshoz megfelel IEC 60947-4 2-es típus Sugárzott rádio-elektromos interferencia elleni védettség 30 %, 500 ms B kritérium megfelel IEC 61000-4-12 Sugárzott rádio-elektromos interferencia elleni védettség 100 % 100 ms-en keresztül C kritérium megfelel IEC 61000-4-12 device form designation Form 5 félvezető kimenet DOL (Direct-On-Line) mágneskapcsoló maximális I2t kiolvadás esetén 409 A2.s esetén 10 s 375 A2.s esetén 8,3 ms szivárgási áram 1 mA záróállapot dV/dt 500 V/µs záróállapot maximális feszültségnél válaszidő 20 ms (bekapcsolás) 30 ms (kikapcsolás) 18 mm távolság 0,5 legnagyobb terheléssel short circuit protection coordination 1-es típus, koordináció 2-es típus, koordináció Túlfeszültségi kategória III szélesség 22,5 mm magasság 95,4 mm Mélység 117,1 mm test button Tesztgomb nélkül termék súlya 0,3 kg Készülék megjelenése Komplett termék KörnyezetFlammability rating V-0 megfelel UL 94 rezgési ellenállás 0,75 mm közvetlen műk. (f = 10…150 Hz) conforming to IEC 60068-2-6 ütésállóság 5 gn for 11 ms (csúcs gyorsulás) , hosszirányú elhelyezkedés conforming to IEC 60068-2-27, Ea tesztek 35 gn for 11 ms (csúcs gyorsulás) , verified in worst case conf: 6 beams conforming to IEC 60068-2-27, Ea tesztek Szennyezettségi fokozat 2 Szabványok IEC 61373:class B: 2. kategória IEC 60947-4 2-es típus IEC 62314 IEC 60950-1 IP védettségi fokozat IP20 Üzemi környezeti levegő hőmérséklet -40…80 °C Tárolási környezeti levegő hőmérséklet -40…100 °C
