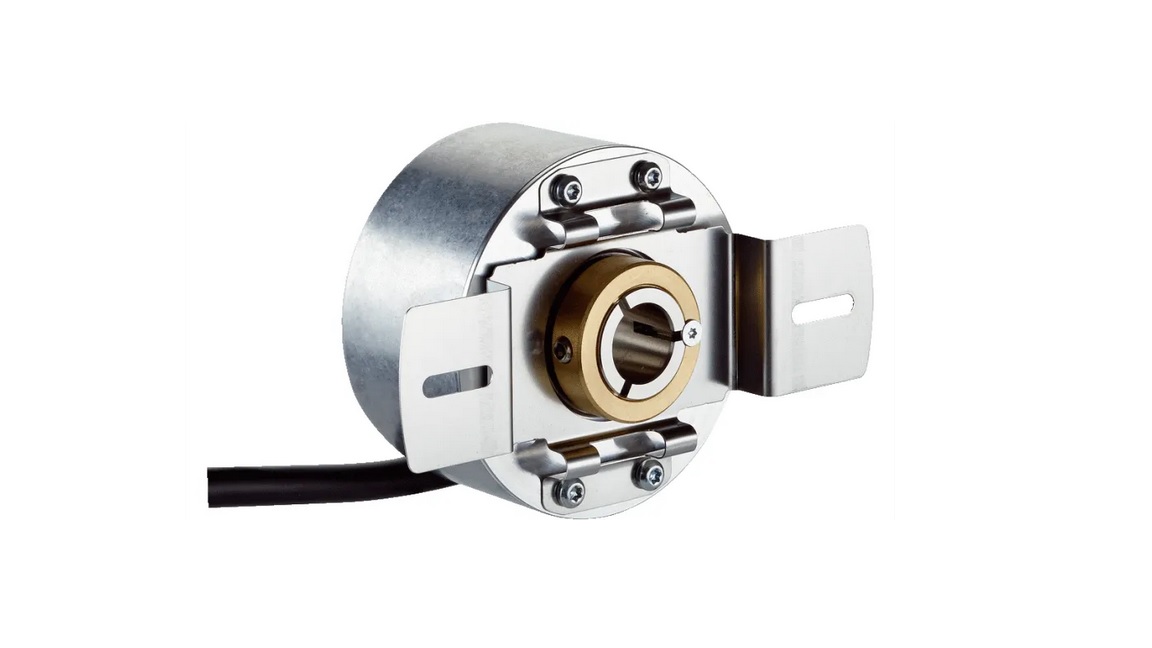

Áttekintés Egy pillanat alatt Felületre szerelhető és szervo karima különböző furatmintákkal Legfeljebb 5/8 hüvelyk átmérőjű üreges tengelyek, opcionálisan szigeteléssel első és hátsó rögzítés Ház átmérője 58 mm, kompakt beépítési mélység Vonalak száma legfeljebb 10,000 impulzus Kábelcsatlakozó, M12 és M23 csatlakozódugó, radiális TTL/HTL és TTL interfészek 4.5 V DC feszültségtartománnyal ... 30 V DC Az Ön előnye Különböző szerelési lehetőségek a különböző karimás és tengelyű változatoknak köszönhetően valamint karimás és állórész csatlakozók különböző szerelvényekkel lyukminták A hátsó házon lévő üreges tengelybilincs megkönnyíti a rögzítést A különböző csatlakozási típusok rugalmas kábelezést tesznek lehetővé A kompakt ház méretei értékes helyet takarítanak meg Az enkóder a tengely magas hőmérsékletétől és áramerősségétől védett a szigetelt üreges tengely miatt A nagy csapágytávolságú, masszív kialakítás nagy tengelyterhelést tesz lehetővé és hosszabb élettartam Csak néhány termékváltozat a nagy feszültségtartományú elektromos interfészek miatt, ami csökkenti a tárolási költségeket A DBS60 Core egy masszív, növekményes kódoló, melynek átmérője 58 mm, és kompakt szerelési mélysége. A termékválasztékba tartoznak az arcra szerelt karimával és szervókarimával rendelkező tömör tengelytípusok, valamint az üreges tengelyű (vak/átmenő üreges tengely) kivitelek akár 5/8 hüvelyk (15.875 mm) méretig. Az üreges tengelyek tengelyszigeteléssel és a hátsó házon lévő bilinccsel is rendelhetők. A TTL és HTL szabványos interfészein kívül a DBS60 Core két univerzális interfészt is kínál nagy feszültségtartománnyal, amely egyesíti a 5 V TTL és 24 V HTL, valamint a 5 V TTL és 24 V TTL-t egy változatban. A nagy védettségi besorolásnak, a robusztus kialakításnak és az akár 10,000 impulzus felbontásnak köszönhetően a DBS60 Core ideális termék a különböző iparágakban történő szabványos használatra. Alkalmazások A helyzet, a sebesség és a távolság mérése olyan alkalmazásokban, ahol az enkóder kis és közepes követelményeket mér. Gyári és logisztikai automatizáláshoz, pl. Aszinkron motorok Felvonók Csomagológépek Raktározási és szállítási logisztika Görgős szállítószalag szállítási sebességének mérése Sebességmérés a ferde szállítószalagon A nyomtatott áramköri lapok eszközeinek pontos magasságellenőrzése Helyzetmeghatározás és -figyelés az átviteli rendszereken A liftautók hirtelen gyorsulása és lassulása Fordulatszám-mérés az elevátor motorján Liftautók sebességének és helyzetének felügyelete kódolóval Sebességfigyelés mozgólépcsők inkrementális kódolóval Tekercs szélességének és átmérőjének szabályozása tekercselése közben
