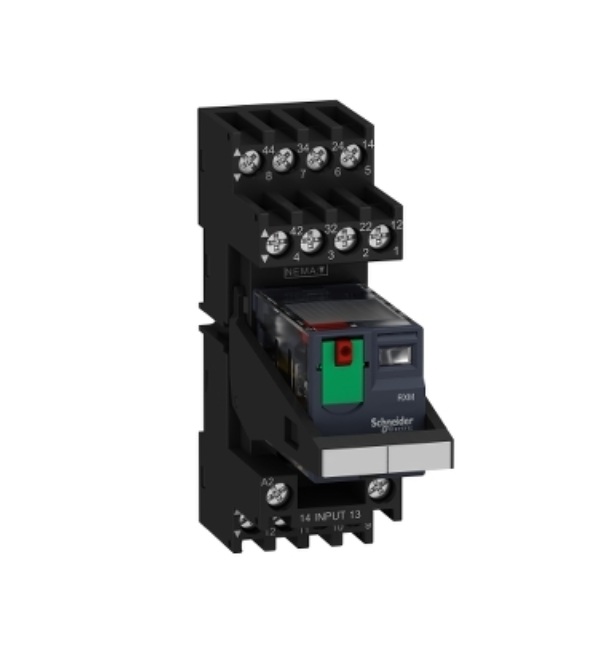

Zelio RXM miniatűr relé, 4CO, 6A, 230VAC, tesztgomb, LED, vegyes elrendezésű Termékcsalád Harmony Electromechanical Relays sorozatnév RXM series Termék vagy alkatrész típusa Pre-assembled plug-in relay with socket Relé típusa Miniature relay Érintkezők típusa és összetétele 4 C/O állapot LED Van Vezérlés típusa Lezárható tesztgomb vezérlőkör feszültség 230 V AC 50/60 Hz [Ithe] egyezményes zárt szerelésű termikus áram 6 A folyamatos kimeneti áram 5 A Kiegészítő jellemzők[Uimp] névleges lökő-feszültség állóság 2,5 kV ideig 1,2/50 µs [Ie] névleges üzemi áram 3 A -29,5...31,6 V (DC-1) NC megfelel IEC 3 A -250 V (AC-1) NC megfelel IEC 6 A -29,5...31,6 V (DC-1) NO megfelel IEC 6 A -250 V (AC-1) NO megfelel IEC 6 A -277 V (AC-1) megfelel UL94 (anyag V0) 8 A -30 V (DC-1) megfelel UL94 (anyag V0) Minimális kapcsolási áram 10 mA Minimális kapcsolási feszültség 17 V legkisebb kapcsolási képesség 170 mW -10 mA, 17 V elektromos élettartam 100000 ciklus esetén rezisztív terhelés névleges üzemi feszültség korlátok 184...253 V AC [Ui] névleges szigetelési feszültség 250 V megfelel IEC maximális kapcsolási feszültség 250 V kioldási feszültségküszöb >= 0.3 Uc AC terhelés áram 6 A -250 V AC 6 A -29,5...31,6 V DC üzemidő 20 ms maximális kapcsolási teljesítmény 1500 VA/168 W automatikus kalibráció átlagos ellenállás 15000 Ohm -20 mA 1 percig átlagos fogyasztás W-ban 1,2 W, AC Mechanikai tartósság 10000000 ciklus biztonsági megbízhatósági adatok B10d = 100000 működési ráta <= 1200 ciklus/óra egyirányú számlálás <= 18000 ciklus/óra névleges felhasználási tényező 20 % CAD teljes szélesség 26,9 mm CAD teljes magasság 79 mm CAD teljes mélység 78,45 mm nyomatékérték 1 N.m reset idő 20 ms érintkező elrendezés Vegyes csatlakozás típusa Szállítás csatlakozó nélkül, 1 x 0,25...2 x 1 mm2 (AWG 22...AWG 16) rugalmas kábelvéggel Szállítás csatlakozó nélkül, 2 x 0,25 mm2 (AWG 22...AWG 18) rugalmas kábelvéggel Szállítás csatlakozó nélkül, 1 x 0.5...1 x 3.3 mm2 (AWG 20...AWG 16) tömör kábelvég nélkül Szállítás csatlakozó nélkül, 2 x 0,5...2 x 10 mm2 (AWG 20...AWG 17) tömör kábelvég nélkül dielektromos szilárdság 1300 V AC eszközök között mellett mikro szétkapcsolás szigetelés 2000 V AC tekercs és érintkező között mellett alapszigetelés szigetelés 2000 V AC tápfeszültség és föld között mellett alapszigetelés szigetelés Kompatibilitási kód RXM védelmi kategória RT I Szennyezettségi fokozat 2 Működési pozíció Tetszőleges pozíció tesztszintek B. szint csoportos szerelés Készülék megjelenése Komplett termék Minimális rendelési mennyiég 30 Érintkezők anyaga AgNi tű alakja Flat (faston type) Nettó súly 0,096 kg KörnyezetA környezeti levegő hőmérséklete a működéshez -40…55 °C IP védettségi fokozat IP20 megfelel MSZ EN 60529 Szabványok UL 508-CM IEC 61812-1 CSA C22.2 No 14 IEC 61995-1 Terméktanúsítványok UL-Aex LM-79 CE CSA-Ex GOST IECEE CB Scheme (pending) Tárolási környezeti levegő hőmérséklet -40…85 °C rezgési ellenállás 3 mm, amplitúdó = +/- 1 mm (f = 10…150 Hz)5 ciklus működésen kívül 5 Gn konstans gyorsulás, amplitúdó = +/- 1 mm (f = 10…150 Hz)5 ciklus működésen kívül ütésállóság 10 gn esetén raktáron 35 gn esetén NO érintkező
