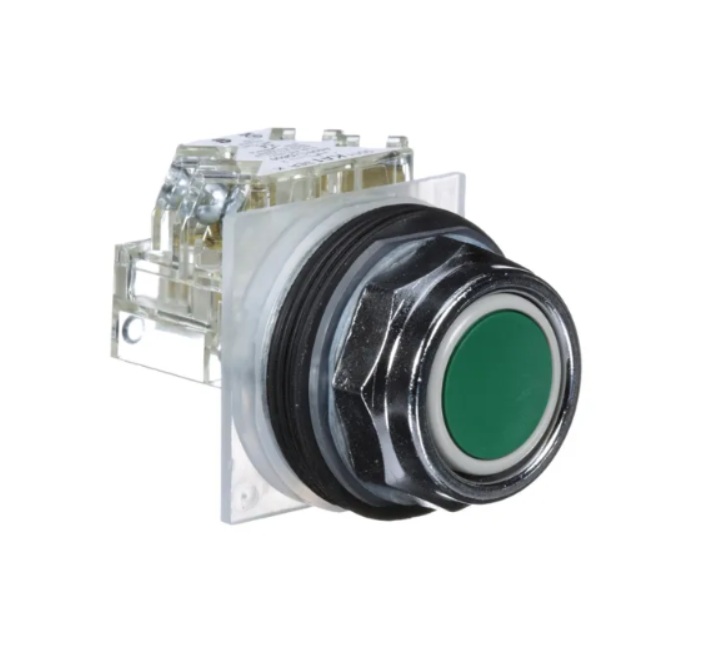

Nyomógomb 600VAC 10A 30mm K típus Termékcsalád Harmony 9001KS Termék vagy alkatrész típusa Nyomógomb Készülék rövid neve 9001K kezelő típusa rugós kezelőprofil Zöld süllyesztett, jelöletlen kezelő kiegészítő információ Metal guard Kiegészítő jellemzőkkülső tokozat anyaga Fém szerelési átmérő 30 mm jelzőegység fej Nyolcszögletű Érintkezők típusa és összetétele 1 kapcsolási ciklus csatlakozás típusa Csavaros csatlakozás 1 x 0,22...2 x 2,5 mm2 megfelel IEC 60947-1 meghúzási nyomaték 0,8 N.m megfelel IEC 60947-1 Csavarfej alakja Keresztben hornyolt Mechanikai tartósság 5000000 ciklus Működési pozíció Tetszőleges pozíció [Ie] névleges üzemi áram 3 A -240 V, AC-15: B300, A600-Q600 megfelel NEMA 1 0,55 A -125 V, DC-14, A600-Q600 megfelel NEMA 1 [Ui] névleges szigetelési feszültség 250 V (szennyezési fok 3) megfelel IEC 60947-1 [Uimp] névleges lökő-feszültség állóság 2,5 kV megfelel IEC 60947-1 Érintkezők anyaga Ezüst ötvözetű érintkezők érintkezők működése Standard pozitív nyitás Nincs rövidzárlat-védelem 10 A megszakító megfelel IEC 60947-5-1/1991 [Ith] egyezményes nyitott szerelési termikus áram 10 A icm névleges rövidzárlat bekapcsolási teljesítmény 12 kA -600 V AC-15: B300, 7200 VA 15 kA -480 V AC-15: B300, 7200 VA 30 kA -240 V AC-15: B300, 7200 VA 60 kA -125...180 V AC-15: B300, 7200 VA 0,1 kA -600 V DC-14 0,27 kA -250 V DC-14 0,55 kA -125 V DC-14 névleges megszakítóképesség 3 kA -240 V AC-15: B300, 720 VA 6 kA -125...180 V AC-15: B300, 720 VA 1,2 kA -600 V AC-15: B300, 720 VA 1,5 kA -480 V AC-15: B300, 720 VA 0,1 kA -600 V DC-14 0,27 kA -250 V DC-14 0,55 kA -125 V DC-14 végpontok leírása ISO n°1 (13-14-11-12)OF CAD teljes szélesség 48 mm CAD teljes magasság 45 mm CAD teljes mélység 56 mm Nettó súly 0,121 kg Készülék megjelenése Komplett termék lámpabúra / tető / kezelőszerv színe Zöld kezelői profil Süllyesztett Kezelő típusa Rugós Méret 30 mm KörnyezetSzabványok IEC 60947-1 JIS C 852 IEC 60947-5-1/1991 CSA C22.2 No 14 JIS G 3141 IEC 60947-5-5 Terméktanúsítványok UL 508, 212533 sz. fájl NEMA 1 Védőkezelés TC/TH Tárolási környezeti levegő hőmérséklet -40…70 °C Üzemi környezeti levegő hőmérséklet -25…70 °C rezgési ellenállás 7 mm (f= 2…500 Hz) conforming to IEC 60068-2-6 ütésállóság 5 gn megfelel IEC 60068-2-27, Ea tesztek elektromos sokk elleni védelem osztálya II osztály conforming to IEC 61156-5 IP védettségi fokozat IP65 IP669 NEMA védettségi szint NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4
