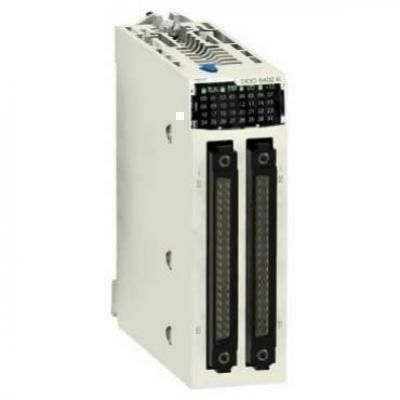

MODICON M340 kimeneti mod.64do 24V DC 0,1a pnp

Termékcsalád Modicon M340 autómatizált platform Termék vagy komponens típusa Diszkrét kimeneti modul Elektromos csatlakozás Két 40 szálas csatlakozó Diszkrét kimeneti szám 64 conforming to EN/IEC 61131-2 Diszkrét kimenet típusa Félvezető Diszkrét kimeneti logika Pozitív Diszkrét kimeneti feszültség 24 V 19...30 V DC Diszkrét kimeneti áram 0.1 A Kimenet kompatibilitás IEC 61131-2 3. típusú DC bemenet Nem IEC 61131-2 DC bemenet Csatornánkénti áram <= 0.125 A Modulonkénti áram <= 3.8 A <= 60 °C <= 5.1 A <= 50 °C <= 6.4 A <= 40 °C Szigetelési ellenállás > 10 MOhm 500 V DC Teljesítmény veszteség W-ban <= 6.85 W válaszidő a kimeneten 1.2 ms Kimenetek párhuzamosítása Igen : maximum 3 Jellemző áramfogyasztás 240 mA at 3.3 V DC MTBF megbízhatóság 173792 H Védelem típusa Külső rövidzárvédelem Rövidzárlat elleni védelem Túlfeszültség elleni védelem Reverz polaritás elleni védelem Kimeneti túlterhelés-védelem Elektronikus áramköri megszakítóval, 0,125 AÁramkorlátozóval Kimeneti túlfeszültség-védelem Transil diódával Kimeneti rövidzárlati védelem 2 A-es külső biztosítékkal Fordított polaritás védelem Ellentétesen felszerelt dióda Feszültségdetektálási küszöb < 14 V DC előindító hiba > 18 V DC előindító 0 állapotban Volfram terhelés <= 1.2 W Kapcsolási frekvencia 0,5/LI^(2) Hz Túlterhelés idő <= 15 ms Ohmos terhelésimpedancia <= 220 Ohm LED állapota 1 LED vörös for modul hiba (ERR) 1 LED green for +32 channels indicator 1 LED green for module operating (RUN) 1 LED per channel green for channel diagnostic 1 LED red for module I/O Termék súlya 0,15 kg IP védettségi szint IP20 Szabványok CSA C22.2 No 142 IEC 1131-2 IEC 664 NF C 63-850 UL 508 UL 746C Dielektromos szilárdság 1500 V AC 50/60 Hz 1 perc, kimenet/föld 1500 V AC 50/60 Hz 1 perc, kimenet/belső logika 500 V DC 1 perc, csatorna csoportok között Üzemi környezeti levegő hőmérséklet 0...60 °C Relatív páratartalom 10...95 % kondenzáció nélkül Védőkezelés TC
