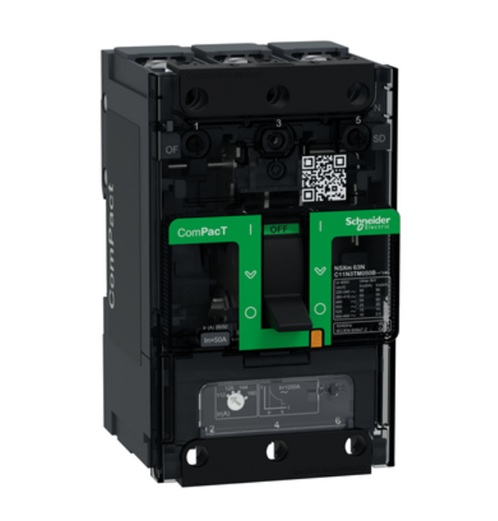

NSXm100N 50kA AC 3P 50A TMD kbl.csat Termékcsalád ComPacT Terméknév ComPacT NSXm Készülék rövid neve NSXm 63N Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazása Elosztás Pólusok leírása 3P védett pólusok leírása 3d [In] névleges áram 50 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózat frekvenciája 50/60 Hz alkalmasság leválasztásra Igen megfelel IEC 60947-2 Használati kategória AC [Icu] rated ultimate short-circuit breaking capacity 90 kA Icu -220...240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -380...415 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 25 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 15 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2 10 kA Icu -660/690 V AC 50/60 Hz megfelel IEC 60947-2 Performance level N 50 kA 415 V AC Kioldóegység neve TM-D kioldóegység technológia Termikus-mágneses kioldóegység védelmi funkciók LI Vezérlés típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Kiegészítő jellemzőkUi névleges szigetelési feszültség 800 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 8 kV [Ics] rated service short-circuit breaking capacity 90 kA -220...240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -380...415 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 25 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 15 kA -525 V AC 50/60 Hz megfelel IEC 60947-2 2,5 kA -660/690 V AC 50/60 Hz megfelel IEC 60947-2 Mechanikai tartósság 20000 ciklus elektromos élettartam 20000 ciklus -440 V In/2 (1 pólus) 10000 ciklus -440 V izzólámpa 10000 ciklus -6 V In/2 (1 pólus) 5000 ciklus -6 V izzólámpa teljesítményveszteség pólusonként 4,6 W Rögzítő támogatás Síntartó kengyel Rögzítési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső Connection terminals szorítókapcsos csatlakoztatás csatlakozótüske 35 mm közdarabokkal 27 mm közdarabok nélkül 9 mm-es fogak 9 modul kioldó egység névleges értékek 50 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Rögzített Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 600 A Földzárlat elleni védelem Nincs Number of slots for electrical auxiliaries 1 csatlakozónyílás(ok) esetén segédkapcsoló OF jelzőérintkező 1 csatlakozónyílás(ok) esetén riasztó kapcsoló SD kioldóegység 1 csatlakozónyílás(ok) esetén feszültségkioldó MN késleltetési idővel helyi jelzés Zászló (zöld) for érzékelő feszültség (24 V) jelenléte Width (W) 81 mm Height (H) 137 mm Depth (D) 80 mm termék súlya 1,06 kg Szín Szürke (RAL 7016) KörnyezetSzabványok EN/IEC 60947-3 Túlfeszültségi kategória III elektromos sokk elleni védelem osztálya I osztály mellett előlap szennyezettségi fok 3 megfelel IEC 60664-1 IP védettségi fokozat IP40 megfelel MSZ EN 60529 IK védettségi fokozat IK07 megfelel IEC 62262 Üzemi környezeti levegő hőmérséklet -25…70 °C Tárolási környezeti levegő hőmérséklet -50…85 °C relatív páratartalom 0…95 % üzemi magasság 2000 m hőmérséklettel járó jellemzőromlás nélkül <= 1000 m csökkenéssel
