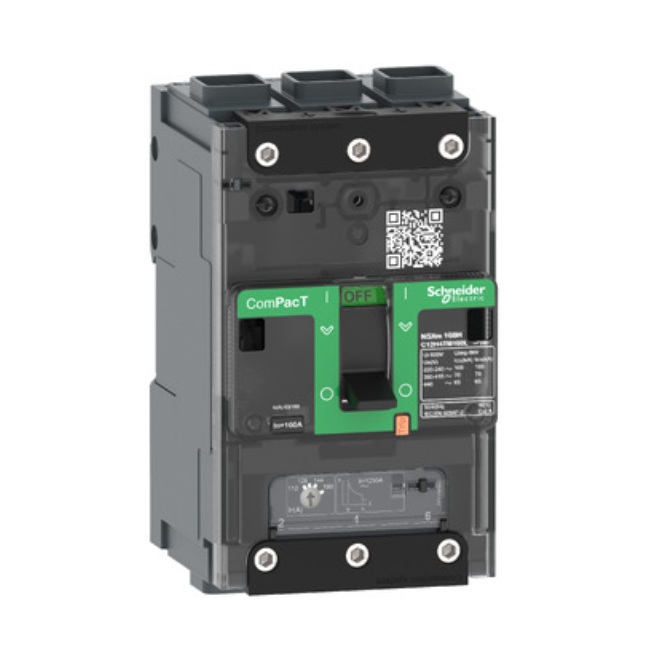

Megszakító ComPacT NSXm N (50 kA 415 VAC), 3P 3d, 100 A beállítás TMD kioldóegység, EverLink csatlakozókkal Termékcsalád ComPacT Termék neve ComPacT NSXm Készülék rövid neve NSXm 160N Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d [In] névleges áram 100 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz alkalmasság leválasztásra Igen megfelel IEC 60947-2 felhasználási kategória AC [Icu] rated ultimate short-circuit breaking capacity 90 kA Icu -220...240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -380...415 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 25 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 15 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2 10 kA Icu -660/690 V AC 50/60 Hz megfelel IEC 60947-2 Performance level N 50 kA 415 V AC kioldóegység megnevezése TM-D kioldóegység technológia Termikus-mágneses kioldóegység védelmi funkciók LI Vezérlő típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Ui névleges szigetelési feszültség 800 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 8 kV [Ics] rated service short-circuit breaking capacity 90 kA -220...240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -380...415 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 25 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 15 kA -525 V AC 50/60 Hz megfelel IEC 60947-2 2,5 kA -660/690 V AC 50/60 Hz megfelel IEC 60947-2 Mechanikai tartósság 20000 ciklus elektromos élettartam 20000 ciklus -440 V In/2 (1 pólus) 10000 ciklus -440 V izzólámpa 10000 ciklus -6 V In/2 (1 pólus) 5000 ciklus -6 V izzólámpa teljesítményveszteség pólusonként 7,5 W Rögzítés Síntartó kengyel szerelési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső Connection terminals 1 Everlink saru 2,5…95 mm2, Merev szálú alumínium/réz 1 Everlink saru 2,5…70 mm2, rugalmas réz csatlakozótüske 35 mm közdarabokkal 27 mm közdarabok nélkül 9 mm-es fogak 9 modul kioldó egység névleges értékek 100 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Rögzített Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 1250 A szivárgóáram-védelem Nincs Number of slots for electrical auxiliaries 1 csatlakozónyílás(ok) esetén segédkapcsoló OF jelzőérintkező 1 csatlakozónyílás(ok) esetén riasztó kapcsoló SD kioldóegység 1 csatlakozónyílás(ok) esetén feszültségkioldó MN késleltetési idővel helyi jelzés Zászló (zöld) for érzékelő feszültség (24 V) jelenléte Width (W) 81 mm Height (H) 137 mm Depth (D) 80 mm Nettó súly 1,06 kg szín Szürke (RAL 7016)
