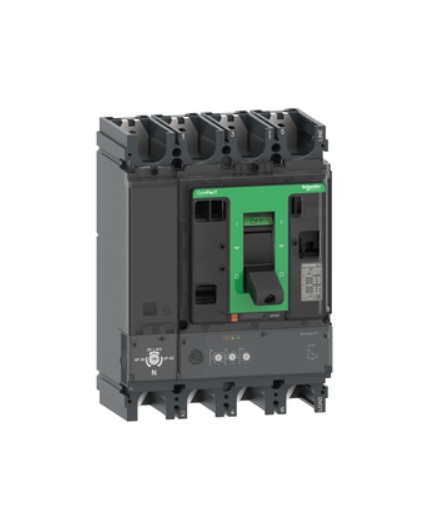

MEGSZAKITÓ NSX630F 4P MICR.2.3 630A 36KA, 4P4D

Gyártói cikkszám: C63F42d630
Vonalkód: 3606482002661
Szín: FEKETE
Márka: SCHNEIDER
Cikkszám: S9C63F42D630
Megnevezés teljes név: MEGSZAKITÓ NSX630F 4P MICR.2.3 630A 36KA, 4P4D

Leírás

NSX630F 36kA AC 4P4D 630A 2.3
őkód:

Összes termék
Megszakítók és szakaszkapcsolók
Műanyag tokozott kompakt megszakítók
ComPacT NSX, új generáció
C63F42D630

Az összes megtekintése ComPacT NSX, új generáció
C63F42D630 képleírás Schneider Electric
1 videó
NSX630F 36kA AC 4P4D 630A 2.3
C63F42D630

Pólusok leírása:
3P
4P

[In] névleges áram:
500 A
570 A
630 A

megszakítóképesség:
36 kA
50 kA
70 kA
75 kA
100 kA
200 kA

Kioldóegység neve:
MicroLogic 4.3
MicroLogic 7.3 E
Micrologic 1.3 M
Micrologic 2.3
Micrologic 2.3 M
Micrologic 5.3 E
Micrologic 6.3 E
Micrologic 6.3 E-M
1 254 916,00 HUF
Ár megtekintése

  • Environmental Data
    Environmental Data
    Teljes életciklus-szénlábnyom
    705 kg CO2 eq.
    Use Better
    Újrahasznosított kartonból készült csomagolás
    Igen
    Use Longer
    Javítás
    Nem
    Use Again
    Újrahasznosíthatósági potenciál, %-ban
    56
    Visszaváltás
    Igen
    Fő dokumentumok
    Dokumentumok
    Termék adatlapja
    Felhasználói útmutató
    Használati utasítás
    Katalógus
    CAD
    Környezetvédelmi információk közzététele
    Az összes dokumentum megtekintése
    Ez a termék kompatibilis a következőkkel:
    Kiegészítők
    Kiegészítők (7)
    Plusz kiegészítők
    Plusz kiegészítők (1)
    Segédkészülékek
    Segédkészülékek (6)
    Vezérlő mechanizmusok
    Vezérlő mechanizmusok (3)
    Szerelés
    Szerelés (1)
    Vezeték nélküli érzékelők
    Vezeték nélküli érzékelők (1)
    Műszaki adatok
    Fő jellemzőkTermékcsalád
    ComPacT
    Terméknév
    Compact UL
    Készülék rövid neve
    NSX630F
    Termék vagy alkatrész típusa
    Áramkör-megszakító
    Készülék alkalmazása
    Elosztás
    Pólusok leírása
    4P
    védett pólusok leírása
    4d
    3d + N/2
    3d
    nulla helyzete
    Bal
    [In] névleges áram
    630 A -40 °C
    Ue névleges üzemi feszültség
    6 V AC 50/60 Hz
    Hálózat típusa
    AC
    Hálózat frekvenciája
    50/60 Hz
    alkalmasság leválasztásra
    Igen megfelel EN/IEC 60947-3
    Használati kategória
    AC
    megszakítási kapacitás
    40 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2
    36 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2
    30 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
    25 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2
    20 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2
    10 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2
    85 kA Icu -240 V AC 50/60 Hz megfelel UL 60947-4-1
    35 kA Icu -480 V AC 50/60 Hz megfelel UL 60947-4-1
    20 kA Icu -600 V AC 50/60 Hz megfelel UL 60947-4-1
    megszakítási kapacitás
    F 36 kA 415 V AC
    Kioldóegység neve
    Micrologic 2.3
    kioldóegység technológia
    Elektronikus
    kioldóegység védelmi funkciók
    LSoI
    Vezérlés típusa
    Kapcsoló
    Circuit breaker mounting mode
    Rögzített, 2 TL között
    Kiegészítő jellemzőkUi névleges szigetelési feszültség
    800 V AC 50/60 Hz
    [Uimp] névleges lökő-feszültség állóság
    8 kV
    Ics névleges üzemi zárlati megszakítóképesség
    40 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2
    36 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2
    30 kA -440 V AC 50/60 Hz megfelel IEC 60947-2
    25 kA -500 V AC 50/60 Hz megfelel IEC 60947-2
    10 kA -525 V AC 50/60 Hz megfelel IEC 60947-2
    10 kA -660 V AC 50/60 Hz megfelel IEC 60947-2
    Mechanikai tartósság
    15000 ciklus
    elektromos élettartam
    8000 ciklus -440 V In/2 (1 pólus)
    4000 ciklus -440 V izzólámpa
    6000 ciklus -6 V In/2 (1 pólus)
    2000 ciklus -6 V izzólámpa
    teljesítményveszteség pólusonként
    39,7 W
    Rögzítő támogatás
    Síntartó kengyel
    Rögzítési pozíció
    Vízszintes és függőleges
    Flat on the back
    felső csatlakozás
    Mellső
    alsó csatlakozás
    Mellső
    csatlakozótüske
    45 mm
    védelem típusa
    L : for túlterhelés elleni védelem (tartós)
    So : for short time short-circuit protection with fixed delay
    I : for pillanatnyi rövidzár védelem
    kioldó egység névleges értékek
    630 A -40 °C
    Long-time pick-up adjustment type Ir (thermal protection)
    Állítható 9 beállítás
    [Ir] long-time protection pick-up adjustment range
    250...630 A
    Long-time protection delay adjustment type tr
    Rögzített
    hosszú ideju késleltetési beállítás
    400 s -1,5 x Ir
    16 s -6 x Ir
    11 s -7,2 x Ir
    semleges védelmi beállítás
    0,5 x Ir (3d + N/2)
    1 x Ir (4d)
    Nincs védelem (3d)
    termikus memória
    20 perc a kioldás előtt és után
    Short-time protection pick-up adjustment type Isd
    Állítható 9 beállítás
    [Isd] Short-time protection pick-up adjustment range
    1.5...10 x Ir
    Short-time protection delay adjustment type tsd
    Rögzített
    Instantaneous protection pick-up adjustment type Ii
    Rögzített
    [Ii] instantaneous protection pick-up adjustment range
    6900 A
    Földzárlat elleni védelem
    Nincs
    zónaszelektív reteszelés ZSI
    Nincs
    bővítőhelyek száma
    6 csatlakozónyílás(ok)
    helyi jelzés
    Villogó LED: a készülék túlmelegszik (zöld) for vevő aktivitás
    LED 90% Ir (piros) for túlterhelés
    LED 95% Ith (narancs) for túlterhelés
    Width (W)
    185 mm
    Height (H)
    255 mm
    Depth (D)
    110 mm
    Nettó súly
    8,13 kg
    KörnyezetSzabványok
    EN/IEC 60947-3
    Túlfeszültségi kategória
    III
    elektromos sokk elleni védelem osztálya
    II osztály mellett előlap
    szennyezettségi fok
    3 megfelel IEC 60664-1
    IP védettségi fokozat
    IP40 megfelel MSZ EN 60529
    IK védettségi fokozat
    IK07 megfelel IEC 62262
    Üzemi környezeti levegő hőmérséklet
    -25…70 °C
    Tárolási környezeti levegő hőmérséklet
    -50…85 °C
    relatív páratartalom
    0…95 %
    üzemi magasság
    0...2000 m hőmérséklettel járó jellemzőromlás nélkül
    2500...3600 m csökkenéssel
    Csomagolási egység1. csomag-csomagolási egység típusa
    PCE

MEGSZAKITÓ NSX630F 4P MICR.2.3 630A 36KA, 4P4D

SCHNEIDER
S9C63F42D630
Online ár:
1 434 390 Ft / db
