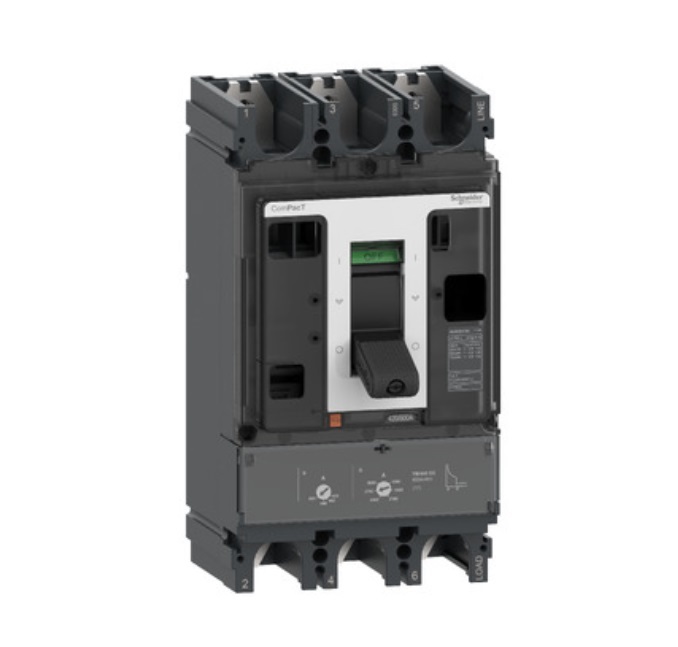

Megszakító NSX400F 3P3D+TM400D kioldó 36KA

Name: Megszakító NSX400F 3P3D+TM400D kioldó 36KA
Brand: SCHNEIDER
SKU: S9C40F3TM400
Price: 569890 HUF
Availability: OutOfStock

Névleges tartós áram Iu:

400 A

Beépített kisfeszültségű kioldóval:

nem

Pólusszám:

Túlterhelés-kioldó beállítási tartománya:

280-400 A

Névleges feszültség:

750-750 V

Védettség:

IP3X

Csatlakozók elhelyezkedése a fő áramkörhöz:

elöl

Integrált motormeghajtás:

nem

Csatlakozási mód fő áramkör:

csavaros

Igazoló elem típusa:

fogantyú

Kioldva-kijelzővel ellátva:

igen

Beállítási tartomány rövid idő késleltetésű rövidzárkioldóhoz:

1000-2000 A

Beállítási tartomány késleltetés nélküli rövidzárkioldóhoz:

1000-2000 A

Kalapsínre szereléshez alkalmas:

nem

Integrált földzárlat védelem:

nem

Motorhajtás opcionális:

igen

Készülék felépítése:

beépítő egység rögzített beépítési technika

Kalapsín szerelés opcionális:

nem

Komplett készülék védőegységgel:

igen

Szállítói cikkszám:

C40F3TM400D

Leírás

Megszakító ComPacT NSX400F DC, 36 kA 750 VDC, TM-DC kioldóegység, 400 A beállítás, 3P Termékcsalád ComPacT new generation Termék neve ComPacT NSX DC new generation Készülék rövid neve NSX400F DC Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d [In] névleges áram 400 A -40 °C Ue névleges üzemi feszültség 75 V DC Hálózat típusa DC alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 felhasználási kategória AC [Icu] rated ultimate short-circuit breaking capacity 36 kA Icu -24...220 V DC 1 s megfelel IEC 60947-2 36 kA Icu -250 V DC 1 s megfelel IEC 60947-2 36 kA Icu -500 V DC 2 pólus/fázis sorba kötve megfelel IEC 60947-2 36 kA Icu -75 V DC 3 pólus sorbakötve megfelel IEC 60947-2 Performance level F 36 kA 75 V DC kioldóegység megnevezése TM-DC kioldóegység technológia Termikus-mágneses kioldóegység védelmi funkciók LI Vezérlő típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Ui névleges szigetelési feszültség 750 V DC megfelel IEC 60947-2 [Uimp] névleges lökő-feszültség állóság 8 kV megfelel IEC 60947-2 [Ics] rated service short-circuit breaking capacity 36 kA -24...220 V DC megfelel IEC 60947-2 36 kA -250 V DC megfelel IEC 60947-2 36 kA -500 V DC megfelel IEC 60947-2 36 kA -75 V DC megfelel IEC 60947-2 Mechanikai tartósság 5000 ciklus elektromos élettartam 2000 ciklus -75 V In/2 (1 pólus) 1000 ciklus -75 V izzólámpa Rögzítés Síntartó kengyel szerelési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozótüske 45 mm védelem típusa L : for túlterhelés, rövidzárlat és fordított polaritás védelem I : for rövidzár kioldó egység névleges értékek 400 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Rögzített Instantaneous protection pick-up adjustment type Ii Állítható [Ii] instantaneous protection pick-up adjustment range 2.5...5 x In szivárgóáram-védelem Nincs Number of slots for electrical auxiliaries 6 csatlakozónyílás(ok)
