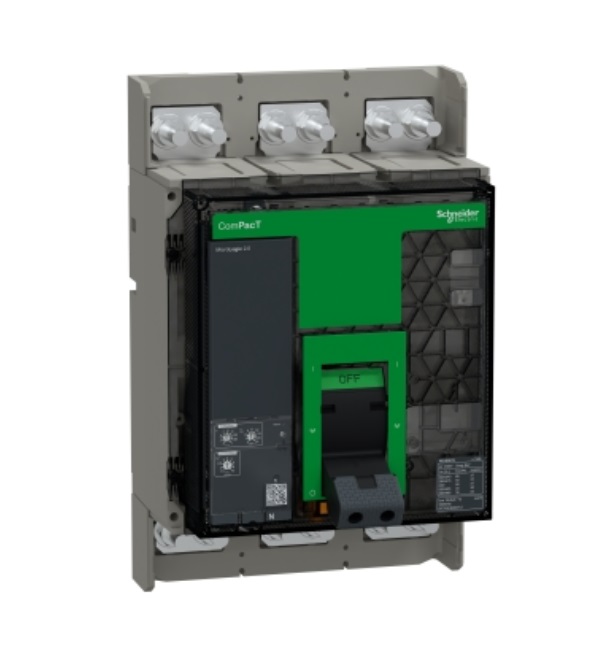

Megszakító NSX 1600A 3P/3D 50 kA 415 VAC, MicroLogic 2.2

Name: Megszakító NSX 1600A 3P/3D 50 kA 415 VAC, MicroLogic 2.2
Brand: SCHNEIDER
SKU: S9C160N320FM
Price: 2055890 HUF
Availability: OutOfStock

Névleges tartós áram Iu:

1600 A

Beépített kisfeszültségű kioldóval:

nem

Pólusszám:

Túlterhelés-kioldó beállítási tartománya:

640-1600 A

Névleges feszültség:

690-690 V

Veszteségi teljesítmény:

222 W

Védettség:

IP40

Csatlakozók elhelyezkedése a fő áramkörhöz:

elöl

Integrált motormeghajtás:

nem

Csatlakozási mód fő áramkör:

csavaros

Igazoló elem típusa:

fogantyú

Kioldva-kijelzővel ellátva:

igen

Névleges rövidzárlati kikapcsoló határáram Icu 400 V, 50 Hz esetén:

50 kA

Beállítási tartomány rövid idő késleltetésű rövidzárkioldóhoz:

--- A

Beállítási tartomány késleltetés nélküli rövidzárkioldóhoz:

960-16000 A

Kalapsínre szereléshez alkalmas:

nem

Integrált földzárlat védelem:

nem

Motorhajtás opcionális:

igen

Készülék felépítése:

beépítő egység rögzített beépítési technika

Kalapsín szerelés opcionális:

nem

Komplett készülék védőegységgel:

igen

Szállítói cikkszám:

C160N320FM

Leírás

NS 1600 N 3P fix kézi vezérlésű készülék mellső csatlakozás Micrologic 2.0 Number of poles 3P védett pólusok leírása 3d (In) rated current up to 65 °C 1600 A -50 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 felhasználási kategória Category AC [Icu] rated ultimate short-circuit breaking capacity 85 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 40 kA Icu -500/525 V AC 50/60 Hz megfelel IEC 60947-2 30 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2 Performance level N 50 kA 415 V AC kioldóegység megnevezése Micrologic 2.0 kioldóegység technológia Elektronikus kioldóegység védelmi funkciók LI Vezérlő típusa Kézi vezérlés szerelési mód Rögzített, 2 TL között Ui névleges szigetelési feszültség 800 V AC 50/60 Hz megfelel IEC 60947-2 [Uimp] névleges lökő-feszültség állóság 8 kV megfelel IEC 60947-2 [Ics] rated service short-circuit breaking capacity 37 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2 37 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2 37 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 30 kA -500/525 V AC 50/60 Hz megfelel IEC 60947-2 22 kA -660 V AC 50/60 Hz megfelel IEC 60947-2 [Icw] rated short-time withstand current 19,2 kA 1 s megfelel IEC 60947-2 Mechanikai tartósság 10000 ciklus elektromos élettartam 1000 ciklus -6 V izzólámpa 2000 ciklus -6 V In/2 (1 pólus) 2000 ciklus -440 V izzólámpa 5000 ciklus -440 V In/2 (1 pólus) Power losses 74 W Rögzítés Síntartó kengyel felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozótüske 70 mm védelem típusa L : for túlterhelés elleni védelem (tartós) I : for pillanatnyi rövidzár védelem kioldó egység névleges értékek 1600 A -50 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható 9 beállítás [Ir] long-time protection pick-up adjustment range 0,4...1 x In Long-time protection delay adjustment type tr Állítható 9 beállítás [tr] long-time protection delay adjustment range 12,5…600 s -1,5 x Ir 0,5…24 s -6 x Ir 0,7…16,6 s -7,2 x Ir termikus memória 20 mn Instantaneous protection pick-up adjustment type Ii Állítható [Ii] instantaneous protection pick-up adjustment range 1,5...10 x Ir szivárgóáram-védelem Nincs zónaszelektív reteszelés ZSI Nincs kiegészítő érintkező összetétel 1 NO/NC helyi jelzés Hibajelzés a fázis és a nulla között: 5 LED (piros) Túlterhelés: 1 LED (+32 csatornás kijelző) Width (W) 210 mm Height (H) 327 mm Depth (D) 147 mm Nettó súly 14 kg
