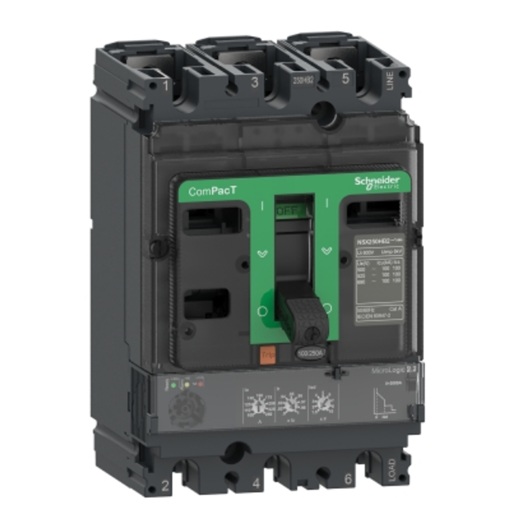

NSX100N 50kA AC 3P3D 100A 2.2 Termékcsalád ComPacT Terméknév Compact UL Készülék rövid neve NSX100N Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazása Elosztás Pólusok leírása 3P védett pólusok leírása 3d [In] névleges áram 100 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózat frekvenciája 50/60 Hz alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 Használati kategória AC megszakítási kapacitás 90 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2 50 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 36 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 35 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2 10 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2 85 kA Icu -240 V AC 50/60 Hz megfelel UL 60947-4-1 50 kA Icu -480 V AC 50/60 Hz megfelel UL 60947-4-1 10 kA Icu -600 V AC 50/60 Hz megfelel UL 60947-4-1 megszakítási kapacitás N 50 kA 415 V AC Kioldóegység neve Micrologic 2.2 kioldóegység technológia Elektronikus kioldóegység védelmi funkciók LSoI Vezérlés típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Kiegészítő jellemzőkUi névleges szigetelési feszültség 800 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 8 kV Ics névleges üzemi zárlati megszakítóképesség 90 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2 50 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 36 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 35 kA -525 V AC 50/60 Hz megfelel IEC 60947-2 10 kA -660 V AC 50/60 Hz megfelel IEC 60947-2 Mechanikai tartósság 50000 ciklus elektromos élettartam 50000 ciklus -440 V In/2 (1 pólus) 30000 ciklus -440 V izzólámpa 20000 ciklus -6 V In/2 (1 pólus) 10000 ciklus -6 V izzólámpa teljesítményveszteség pólusonként 4,7 W Rögzítő támogatás Síntartó kengyel Rögzítési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozótüske 35 mm védelem típusa L : for túlterhelés elleni védelem (tartós) So : for short time short-circuit protection with fixed delay I : for pillanatnyi rövidzár védelem kioldó egység névleges értékek 100 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható 9 beállítás [Ir] long-time protection pick-up adjustment range 40...100 A Long-time protection delay adjustment type tr Rögzített hosszú ideju késleltetési beállítás 400 s -1,5 x Ir 16 s -6 x Ir 11 s -7,2 x Ir termikus memória 20 perc a kioldás előtt és után Short-time protection pick-up adjustment type Isd Állítható 9 beállítás [Isd] Short-time protection pick-up adjustment range 1.5...10 x Ir Short-time protection delay adjustment type tsd Rögzített Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 1500 A Földzárlat elleni védelem Nincs zónaszelektív reteszelés ZSI Nincs bővítőhelyek száma 5 csatlakozónyílás(ok) helyi jelzés Villogó LED: a készülék túlmelegszik (zöld) for vevő aktivitás LED 90% Ir (piros) for túlterhelés LED 95% Ith (narancs) for túlterhelés Width (W) 105 mm Height (H) 161 mm Depth (D) 86 mm termék súlya 2,05 kg KörnyezetSzabványok EN/IEC 60947-3 Túlfeszültségi kategória III elektromos sokk elleni védelem osztálya II osztály mellett előlap szennyezettségi fok 3 megfelel IEC 60664-1 IP védettségi fokozat IP40 megfelel MSZ EN 60529 IK védettségi fokozat IK07 megfelel IEC 62262 Üzemi környezeti levegő hőmérséklet -25…70 °C Tárolási környezeti levegő hőmérséklet -50…85 °C relatív páratartalom 0…95 % üzemi magasság 0...2000 m hőmérséklettel járó jellemzőromlás nélkül 2500...3600 m csökkenéssel
