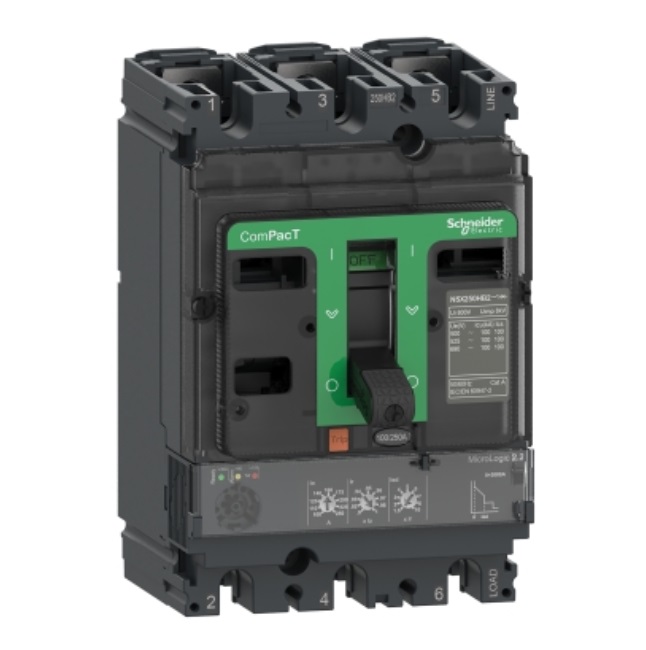

Megszakító ComPacT NSX100B, 25 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 3P3d Készülék rövid neve NSX100B Termék vagy alkatrész típusa Áramkör-megszakító Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d névleges áramerősség 100 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 felhasználási kategória AC [Icu] rated ultimate short-circuit breaking capacity 40 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2 25 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2 20 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2 15 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2 Performance level B 25 kA 415 V AC kioldóegység megnevezése Micrologic 2.2 kioldóegység technológia Elektronikus kioldóegység védelmi funkciók LSoI Vezérlő típusa Kapcsoló Circuit breaker mounting mode Rögzített, 2 TL között Ui névleges szigetelési feszültség 800 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 8 kV [Ics] rated service short-circuit breaking capacity 40 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2 25 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2 20 kA -440 V AC 50/60 Hz megfelel IEC 60947-2 7 kA -500 V AC 50/60 Hz megfelel IEC 60947-2 Mechanikai tartósság 50000 ciklus elektromos élettartam 50000 ciklus -440 V In/2 (1 pólus) 30000 ciklus -440 V izzólámpa 20000 ciklus -6 V In/2 (1 pólus) 10000 ciklus -6 V izzólámpa teljesítményveszteség pólusonként 4,7 W Rögzítés Síntartó kengyel szerelési pozíció Vízszintes és függőleges Flat on the back felső csatlakozás Mellső alsó csatlakozás Mellső csatlakozótüske 35 mm védelem típusa L : for túlterhelés elleni védelem (tartós) So : for short time short-circuit protection with fixed delay I : for pillanatnyi rövidzár védelem kioldó egység névleges értékek 100 A -40 °C Long-time pick-up adjustment type Ir (thermal protection) Állítható 9 beállítás [Ir] long-time protection pick-up adjustment range 40...100 A Long-time protection delay adjustment type tr Rögzített [tr] long-time protection delay adjustment range 400 s -1,5 x Ir 16 s -6 x Ir 11 s -7,2 x Ir termikus memória 20 perc a kioldás előtt és után Short-time protection pick-up adjustment type Isd Állítható 9 beállítás [Isd] Short-time protection pick-up adjustment range 1.5...10 x Ir Short-time protection delay adjustment type tsd Rögzített Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 1500 A szivárgóáram-védelem Nincs zónaszelektív reteszelés ZSI Nincs Number of slots for electrical auxiliaries 5 csatlakozónyílás(ok) helyi jelzés Vevő aktivitás: Villogó LED: a készülék túlmelegszik (zöld) Túlterhelés: LED 90% Ir (piros) Túlterhelés: LED 95% Ith (narancs) Width (W) 105 mm Height (H) 161 mm Depth (D) 86 mm Nettó súly 2,05 kg Szabványok EN/IEC 60947-3 túlfeszültség kategória II. osztály áramütés védelmi osztály II osztály szennyezettségi fok 3 megfelel IEC 60664-1 IP védettségi fok IP40 conforming to MSZ EN 60529 IK védettségi fok IK07 conforming to IEC 62262 Működéshez szükséges környezeti levegő hőmérséklete -25…70 °C Környezeti levegő hőmérséklete a tároláshoz -50…85 °C relatív páratartalom 0…95 % üzemi magasság 0...2000 m hőmérséklettel járó jellemzőromlás nélkül 2500...3600 m csökkenéssel
