| Gyártói megnevezés: | AF09Z-30-10-21 24-60V50/60HZ 20-60VDC mágneskapcs. |
| Gyártói cikkszám: | 1SBL136001R2110 |
| Szín: | SZÜRKE |
| Márka: | ABB |
| Cikkszám: | ABB-00062 |
| Megnevezés teljes név: | Mágneskapcsoló 9A 3P 60 V dc 3NO |

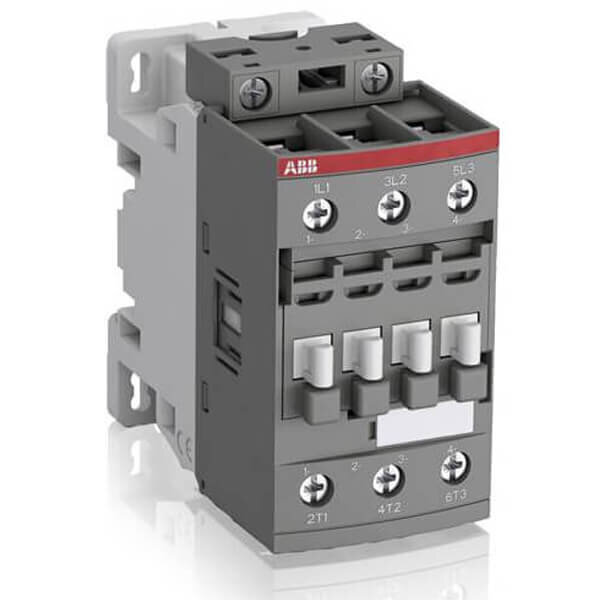

Az AF09Z-30-10-21 egy 3 pólusú - 690 V IEC vagy 600 UL kontaktor 1 beépített segédérintkezővel és csavaros sorkapcsokkal, 4 kW / 400 V AC (AC-3) vagy 5 LE teljesítményig / 480 V UL és kapcsolóáramkör 25 A-ig (AC-1) vagy 25 A UL általános használatra. Az AF technológiának köszönhetően a mágneskapcsoló széles vezérlőfeszültség-tartományban (24-60 V 50/60 Hz és 20-60 V DC), nagy vezérlőfeszültség-ingadozásokat képes kezelni, csökkenti a panelek energiafogyasztását, és biztosítva a különálló működést instabil hálózatokban. Ezenkívül a beépített túlfeszültség-védelem kompakt megoldást kínál. Az AF kontaktorok blokk típusú kialakításúak, könnyen bővíthetők kiegészítő segédérintkező blokkokkal és további széles kiegészítőkkel.
Fő kapcsolattartók száma:
3
Fő kapcsolattartók száma NC:
0
Segédérintkezők száma:
1
NC segédérintkezők száma:
0
Szabványok:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Névleges üzemi feszültség:
Segédáramkör 690 V
Fő áramkör 690 V
Névleges frekvencia (f):
Segédáramkör 50 / 60 Hz
Vezérlő áramkör 50 / 60 Hz
Fő áramkör 50/60 Hz
Hagyományos szabadlevegős hőáram (I. ) :
acc. az IEC 60947-4-1 szerint, nyitott kontaktorok ? = 40 °C 35 A
acc. az IEC 60947-5-1 szerint, ? = 40 °C 16 A
Névleges üzemi áram AC-1 (I e ):
(690 V) 40 °C 25 A
(690 V) 60 °C 25 A
(690 V) 70 °C 22 A
Névleges üzemi áram AC-3 (I e ):
(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9,5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Névleges üzemi áram AC-3e (I e ):
(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9,5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Névleges üzemi teljesítmény AC-3 (P e ):
(400 V) 4 kW
(415 V) 4 kW
(440 V) 4 kW
(500 V) 5,5 kW
(690 V) 5,5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2,2 kW
Névleges üzemi teljesítmény AC-3e (P e ):
(415 V) 4 kW
(440 V) 4 kW
(500 V) 5,5 kW
(690 V) 5,5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2,2 kW
Névleges üzemi áram AC-15 (I e ):
(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Névleges rövid idejű ellenállási áram alacsony feszültség (I cw ):
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 10 s 150 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 15 perc 35 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 1 perc 60 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 1 s 300 A
40 °C környezeti hőmérsékleten, szabad levegőn, hideg állapotból 30 s 80 A
0,1 másodpercig 140 A
1 s 100 A-ért
Maximális megszakítási kapacitás:
cos phi=0,45 (cos phi=0,35 Ie > 100 A esetén) 440 V 250 A mellett
cos phi=0,45 (cos phi=0,35 Ie > 100 A esetén) 690 V 106 A mellett
Maximális elektromos kapcsolási frekvencia:
(AC-1) 600 ciklus óránként
(AC-15) 1200 ciklus óránként
(AC-2 / AC-4) 300 ciklus óránként
(AC-3) 1200 ciklus óránként
(DC-13) 900 ciklus óránként
Névleges üzemi áram DC-1 (I e ):
(110 V) 1 pólusú, 40 °C 10 A
(110 V) 1 pólusú, 60 °C 10 A
(110 V) 1 pólusú, 70 °C 10 A
(110 V) 2 pólus sorozatban, 40 °C 25 A
(110 V) 2 pólus sorozatban, 60 °C 25 A
(110 V) 2 pólus sorozatban, 70 °C 22 A
(110 V) 3 pólus sorozatban, 40 °C 25 A
(110 V) 3 soros pólus, 60 °C 25 A
(110 V) 3 pólus sorozatban, 70 °C 22 A
(220 V) 2 pólus sorozatban, 40 °C 10 A
Mutass többet
Névleges üzemi áram DC-3 (I e ):
(110 V) 1 pólusú, 40 °C 6 A
(110 V) 1 pólusú, 60 °C 6 A
(110 V) 1 pólusú, 70 °C 6 A
(110 V) 2 pólus sorozatban, 40 °C 25 A
(110 V) 2 pólus sorozatban, 60 °C 25 A
(110 V) 2 pólus sorozatban, 70 °C 22 A
(110 V) 3 pólus sorozatban, 40 °C 25 A
(110 V) 3 soros pólus, 60 °C 25 A
(110 V) 3 pólus sorozatban, 70 °C 22 A
(220 V) 2 pólus sorozatban, 40 °C 6 A
Mutass többet
Névleges üzemi áram DC-5 (I e ):
(110 V) 1 pólusú, 40 °C 4 A
(110 V) 1 pólusú, 60 °C 4 A
(110 V) 1 pólusú, 70 °C 4 A
(110 V) 2 pólus sorozatban, 40 °C 10 A
(110 V) 2 soros pólus, 60 °C 10 A
(110 V) 2 pólus sorozatban, 70 °C 10 A
(110 V) 3 pólus sorozatban, 40 °C 25 A
(110 V) 3 soros pólus, 60 °C 25 A
(110 V) 3 pólus sorozatban, 70 °C 22 A
(220 V) 2 pólus sorozatban, 40 °C 4 A
Mutass többet
Névleges üzemi áram DC-13 (I e ):
(24 V) 6 A / 144 W
(48 V) 2,8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0,55 A / 60 W
(125 V) 0,55 A / 69 W
(220 V) 0,27 A / 60 W
(250 V) 0,27 A / 68 W
(400 V) 0,15 A / 60 W
(500 V) 0,13 A / 65 W
(600 V) 0,1 A / 60 W
Névleges szigetelési feszültség (U i ):
acc. az IEC 60947-4-1 690 V szerint
acc. az IEC 60947-5-1 690 V szerint
acc. UL/CSA 600 V-ra
Névleges impulzusállósági feszültség (U imp ):
6 kV
Maximális mechanikus kapcsolási frekvencia:
3600 ciklus óránként
Névleges vezérlőáramköri feszültség (U c ):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC működés 20 ... 60 V
Működési idő:
A tekercs feszültségmentesítése és az NC kontaktus zárása között 13 ... 98 ms
A tekercs feszültségmentesítése és a NO érintkező nyitása között 11 ... 95 ms
A tekercs feszültségellátása és az NC érintkezőnyílás között 38 ... 90 ms
A tekercs feszültségellátása és a NO kontaktus zárása között 40 ... 95 ms
Rögzítés DIN sínre:
TH35-15 (35 x 15 mm-es szerelősín) acc. az IEC 60715 szerint
TH35-7,5 (35 x 7,5 mm-es szerelősín) acc. az IEC 60715 szerint
Csavaros rögzítés (nem tartozék):
2 x M4 csavar átlósan elhelyezve
Csatlakozási kapacitás fő áramkör:
Rugalmas érvéghüvellyel 1/2x 0,75 ... 6 mm2
Rugalmas szigetelt érvéghüvellyel 1x 0,75 ... 4 mm2
Rugalmas szigetelt érvéghüvellyel 2x 0,75 ... 2,5 mm2
Merev tömör 1/2x 1 ... 4 mm2
Merev sodrott 1/2x 1 ... 6 mm2
Kapacitási segédáramkör csatlakoztatása:
Rugalmas érvéghüvellyel 1/2x 0,75 ... 2,5 mm2
Rugalmas szigetelt érvéghüvellyel 2x 0,75 ... 1,5 mm2
Rugalmas szigetelt érvéghüvellyel 1x 0,75 ... 2,5 mm2
Merev tömör 1/2x 1 ... 2,5 mm2
Merev sodrott 1/2x 1 ... 2,5 mm2
Kapacitásvezérlő áramkör csatlakoztatása:
Rugalmas érvéghüvellyel 1/2x 0,75 ... 2,5 mm2
Rugalmas szigetelt érvéghüvellyel 1x 0,75 ... 2,5 mm2
Rugalmas szigetelt érvéghüvellyel 2x 0,75 ... 1,5 mm2
Merev tömör 1/2x 1 ... 2,5 mm2
Merev sodrott 1/2x 1 ... 2,5 mm2
Huzal csupaszítási hossza:
Segédáramkör 10 mm
Vezérlő áramkör 10 mm
Fő áramkör 10 mm
Védettségi fok:
acc. IEC 60529, IEC 60947-1, EN 60529 segédkapcsok IP20 szerint
acc. IEC 60529, IEC 60947-1, EN 60529 Tekercskapcsok IP20 szerint
acc. IEC 60529, IEC 60947-1, EN 60529 fő kivezetések IP20
Terminál típusa:
Csavaros csatlakozók
