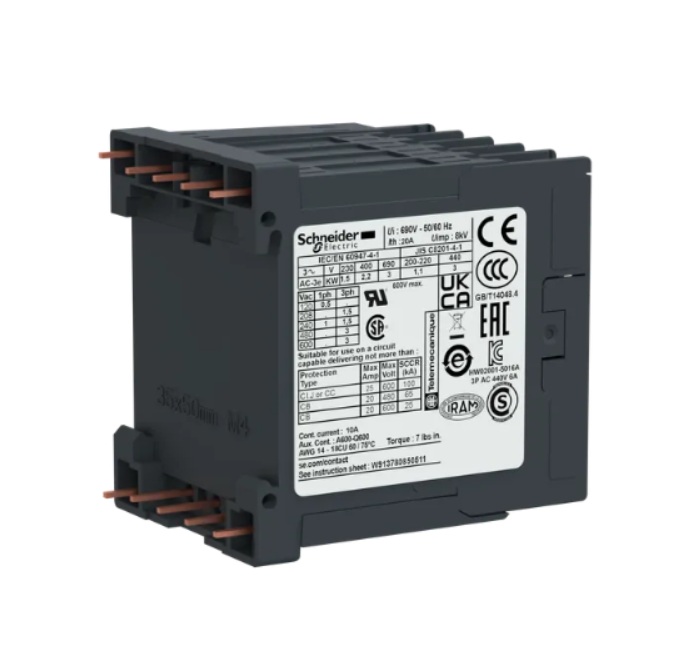

TeSys K contactor - 3P - AC-3 <= 440 V 12 A - 1 NC aux. - 220 V DC coil Termékcsalád Thalassa Termék vagy alkatrész típusa Megszakító kontaktor Készülék rövid neve LP1SK mágneskapcsoló alkalmazás Ellenálló töltés Motorvezérlés Kiegészítő jellemzőkfelhasználási kategória AC-3e AC-4 AC-1 AC-41 pólusok megnevezése 3P power pole contact composition 3 NO Ue névleges üzemi feszültség Betápláló áramkör: <= 690 V AC <= 400 Hz Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC <= 400 Hz le névleges üzemi áram 12 A (at <60 °C) at <= 440 V AC AC-3e for betápláló áramkör 12 A (at <60 °C) at <= 440 V AC AC-4 for betápláló áramkör 20 A (at <60 °C) at <= 690 V AC AC-1 for betápláló áramkör vezérlő áramkör típus DC szabvány vezérlőkör feszültség 220 V DC motorteljesítmény kW 3 kW -220...240 V AC 50/60 Hz AC-3e 5,5 kW -380...415 V AC 50/60 Hz AC-3e 5,5 kW -440 V AC 50/60 Hz AC-3e 4 kW -6 V AC 50/60 Hz AC-3e 3 kW -220...240 V AC 50/60 Hz AC-4 5,5 kW -380...415 V AC 50/60 Hz AC-4 5,5 kW -440 V AC 50/60 Hz AC-4 4 kW -6 V AC 50/60 Hz AC-4 3 kW -220...240 V AC 50/60 Hz AC-41 5,5 kW -380...415 V AC 50/60 Hz AC-41 5,5 kW -440 V AC 50/60 Hz AC-41 kiegészítő érintkező összetétel 1 NC [Uimp] névleges lökő-feszültség állóság 8 kV túlfeszültség kategória III Ith konvencionális termikus szabad levegő áram 20 A (at 60 °C) for betápláló áramkör 10 A (at 50 °C) for jelbemenet ENC_A, ENC_B, ENC_I Irms névleges bekapcsolási teljesítmény 144 A AC for betápláló áramkör conforming to IEC 60947-1 110 A AC for jelbemenet ENC_A, ENC_B, ENC_I conforming to IEC 60947-1 névleges megszakítóképesség 110 A at 440 V conforming to IEC 60947-1 80 A at 500 V conforming to IEC 60947-1 70 A at 660/690 V conforming to IEC 60947-1 Icw névleges rövidzárlati kiállási áram 115 A 50 °C - 1 s for betápláló áramkör 105 A 50 °C - 5 s for betápláló áramkör 100 A 50 °C - 10 s for betápláló áramkör 75 A 50 °C - 30 s for betápláló áramkör 55 A 50 °C - 1 perc for betápláló áramkör 50 A 50 °C - 3 perc for betápláló áramkör 25 A 50 °C - >= 15 min for betápláló áramkör 80 A - 1 s for jelbemenet ENC_A, ENC_B, ENC_I 90 A - 500 ms for jelbemenet ENC_A, ENC_B, ENC_I 110 A - 100 ms for jelbemenet ENC_A, ENC_B, ENC_I kapcsolt biztosíték méretezés 25 A gG at <= 440 V for betápláló áramkör 25 A aM for betápláló áramkör 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I conforming to IEC 60947-1 10 A gG for jelbemenet ENC_A, ENC_B, ENC_I conforming to VDE 0660-102 átlagos impedancia 3 mOhm - Ith 20 A 50 Hz for betápláló áramkör Ui névleges szigetelési feszültség Betápláló áramkör: 600 V megfelel UL 508-CM Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2 Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2 Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-5-1/1991 Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel UL 508-CM Betápláló áramkör: 600 V megfelel CSA C22.2 No 14 Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel CSA C22.2 No 14 szigetelési ellenállás > 10 mOhm for jelbemenet ENC_A, ENC_B, ENC_I bekapcsolási túláram W-ben 3 W 20 °C) tartási áramfogyasztás W-ben 3 W -20 °C hőveszteség 1,3 W vezérlőkör feszültség korlátok Működési: 0,8...1,15 Uc (at <50 °C) Kidobás: >= 0,10 Uc (at <50 °C) csatlakozás típusa Forrasztó csatlakozó (külső átmérő: 0,035 mm) üzemelési ráta 3600 cikl/óra kiegészítő érintkezők típusa típus pillanatnyi 1 NC minimális kapcsolóáram 5 mA for jelbemenet ENC_A, ENC_B, ENC_I minimális kapcsolófeszültség 17 V for jelbemenet ENC_A, ENC_B, ENC_I Rögzítés Prisma szerelőlemez üzemidő 30...40 ms tekercs feszültség alá helyezés és NO zárás 10 ms tekercs áramtalanítás és NO nyitás biztonság megbízhatósági szintje B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 Mechanikai tartósság 10 Mciklus elektromos élettartam 1,3 Mciklus 12 A AC-3e Ue mellett <= 440 V 1,3 Mciklus 12 A AC-4 Ue mellett <= 440 V 0,3 Mciklus 20 A AC-1 Ue mellett <= 690 V 0,02 Mciklus 72 A AC-41 Ue mellett <= 440 V Magasság 58 mm Szélesség 45 mm Mélység 57 mm Nettó súly 0,225 kg Környezetszabványok EN/IEC 60947-4-2 EN/IEC 60947-5-1, DIN VDE 0660 200-as rész UL 60947-4-1 UL 60950 CSA C22.2 No 60947-4-1 CSA C22.2 No 60950 GB/T 14048.4 Terméktanúsítványok CCC CCC UL-Aex CSA-Ex EAC CE UKR IP védettségi szint IP2X A környezeti levegő hőmérséklete a működéshez -25…50 °C Környezeti levegő hőmérséklete a tároláshoz -50…80 °C üzemi magasság 2000 m nélkül égésgátlás V1 megfelel UL 94 Követelmény 2 megfelel NF F 16-102 Követelmény 2 megfelel NF vagy DIN
