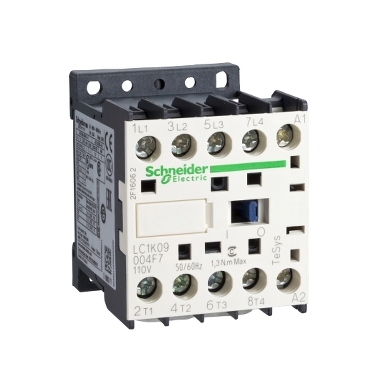

Mágneskapcsoló 20A/AC1 42VAC
felhasználási kategória
AC-1
pólusok megnevezése
4P
power pole contact composition
2 NO + 2 NC
Ue névleges üzemi feszültség
Betápláló áramkör: <= 690 V AC <= 400 Hz
Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC <= 400 Hz
le névleges üzemi áram
20 A (at <60 °C) at <= 690 V AC AC-1 for betápláló áramkör
vezérlő áramkör típus
AC -50/60 Hz
vezérlőkör feszültség
42 V AC 50/60 Hz
[Uimp] névleges lökő-feszültség állóság
8 kV
túlfeszültség kategória
III
Ith konvencionális termikus szabad levegő áram
20 A (at 60 °C) for betápláló áramkör
10 A (at 50 °C) for jelbemenet ENC_A, ENC_B, ENC_I
Irms névleges bekapcsolási teljesítmény
110 A AC for betápláló áramkör conforming to IEC 60947-1
névleges megszakítóképesség
110 A at 220...240 V conforming to IEC 60947-1
110 A at 380...415 V conforming to IEC 60947-1
110 A at 415 V conforming to IEC 60947-1
110 A at 440 V conforming to IEC 60947-1
80 A at 500 V conforming to IEC 60947-1
70 A at 660/690 V conforming to IEC 60947-1
Icw névleges rövidzárlati kiállási áram
90 A 50 °C - 1 s for betápláló áramkör
85 A 50 °C - 5 s for betápláló áramkör
80 A 50 °C - 10 s for betápláló áramkör
60 A 50 °C - 30 s for betápláló áramkör
45 A 50 °C - 1 perc for betápláló áramkör
40 A 50 °C - 3 perc for betápláló áramkör
20 A 50 °C - >= 15 min for betápláló áramkör
kapcsolt biztosíték méretezés
25 A gG at <= 440 V for betápláló áramkör
25 A aM for betápláló áramkör
átlagos impedancia
3 mOhm - Ith 20 A 50 Hz for betápláló áramkör
Ui névleges szigetelési feszültség
Betápláló áramkör: 600 V megfelel UL 508-CM
Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
Betápláló áramkör: 600 V megfelel CSA C22.2 No 14
bekapcsolási túláram VA-ban
30 VA (at 20 °C)
tartási áramfogyasztás VA-ban
4,5 VA (at 20 °C)
hőveszteség
1,3 W
vezérlőkör feszültség korlátok
Működési: 0,8...1,15 Uc (at <50 °C)
Kidobás: >= 0,20 Uc (at <50 °C)
csatlakozás típusa
Csavaros csatlakozás 1 kábel 1,5…4 mm2tömör
Csavaros csatlakozás 1 kábel 0,75…4 mm2rugalmas nélkül
Csavaros csatlakozás 1 kábel 0,34…2,5 mm2rugalmas kábelvéggel
Csavaros csatlakozás 2 kábel 1,5…4 mm2tömör
Csavaros csatlakozás 2 kábel 0,75…4 mm2rugalmas nélkül
Csavaros csatlakozás 2 kábel 0,34…1,5 mm2rugalmas kábelvéggel
üzemelési ráta
3600 cikl/óra
jelző áramkör frekvencia
<= 400 Hz
Rögzítés
Sín
Lemez vagy panel szerelőkészlettel
meghúzási nyomaték
0,8…1,3 N.m - mellett csavaros csatlakozás 2. sz. Philips
0,8…1,3 N.m - mellett csavaros csatlakozás O 6 mm-es lemez
0,8…1,3 N.m - mellett csavaros csatlakozás pozidriv No 2
üzemidő
10...20 ms tekercs áramtalanítás és NO nyitás
10...20 ms tekercs feszültség alá helyezés és NO zárás
15...25 ms tekercs áramtalanítás és NC zárás
5...15 ms tekercs feszültség alá helyezés és NC nyitás
biztonság megbízhatósági szintje
B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
Mechanikai tartósság
10 Mciklus
elektromos élettartam
0,16 Mciklus 20 A AC-1 Ue mellett <= 690 V
mechanikai hibatűrési képesség
Ütések mágneskapcsoló bekapcsolt, Y irányban: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések mágneskapcsoló bekapcsolt, Z irányban: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések mágneskapcsoló nyit: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések mágneskapcsoló kikapcsolt, Y irányban: 6 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések nyitott kontaktor Z tengelyen: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Ütések érintkezők és elektródák a betáplálástól: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6
Rezgések mágneskapcsoló kikapcsolt, X irányban: 2 Gn vízszintes, 1 Gn függőleges megfelel IEC 60068-2-6
